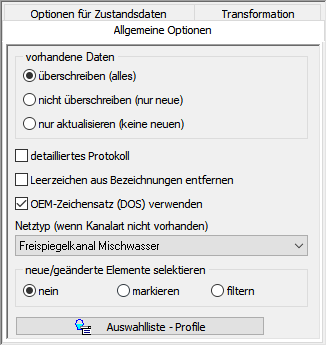

Allgemeine Optionen





Vorhanden Daten

Im Abschnitt vorhandene Dateien wird das Importverhalten bezogen auf bereits vorhandene Objekte geregelt. Die Optionen setzen jeweils folgende Bedingungen:

überschreiben (alles)

Alle Elemente werden erzeugt. Im Projekt bereits vorhandene Objekte werden über­schrieben.

nicht überschreiben (nur neue)

Fortführung des Bestandes. Es werden nur Objekte erzeugt, die im Projekt noch nicht vorhanden sind. Im Projekt bereits vorhan­dene Objekte werden ignoriert. Auch Daten­elemente, die bei den im Projekt vorhan­denen Objekten noch nicht zugeordnet sind werden nicht geschrieben.

nur aktualisieren (keine neuen)



Update der vorhandenen Objekte. Es wer­den nur die bereits im Projekt vorhandenen Objekte berücksichtigt. Neue Elemente wer­den nicht erzeugt. Die Daten aus der Quell­datei, einschließlich noch nicht zugeordneter Daten werden geschrieben.



Detailliertes Protokoll

Ist der Schalter „detailliertes Protokoll“ aktiv, wird in der Registerkarte Details ein zusätzliches Protokoll mit weiteren Informationen zu jedem Element aus­gegeben.



Leerzeichen aus Bezeichnungen entfernen

Durch Aktivieren des Schalters „Leerzeichen aus Bezeichnungen entfernen“ werden diese entfernt, auch wenn sie am Anfang oder am Ende der jeweiligen Bezeichnung stehen.



OEM-Zeichensatz (DOS) verwenden

Ist der Schalter „OEM-Zeichensatz (DOS) verwenden“ aktiviert werden die Import-Daten vom DOS-Format in das Windows-Format umgewandelt.



Netztyp (wenn Kanalart nicht vorhanden)

Darunter werden alle derzeit im Projekt befindlichen Netztypen zur Zuordnung angeboten. Alle Kanalelemente werden dem hier eingestellten Netztyp zugeordnet. Befinden sich in der Datei mehrere Netzabschnitte, z.B. ein Schmutz- und ein Regenwassernetz, so können diese später über die Option Darstellung zuweisen im Einstellungsmenü anderen Netztypen zugeordnet werden.



Neue/geänderte Elemente selektieren

Die eingelesenen Elemente können nach dem Importieren entsprechend der Einstellung dieses Optionsfeldes markiert oder gefiltert werden.

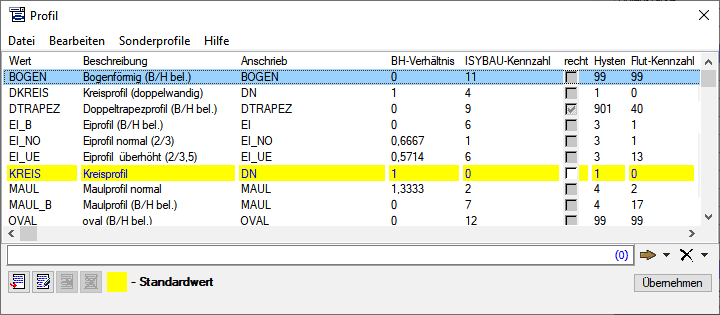

Auswahlliste Profil

Die Auswahlliste Profil enthält als zusätzliche Daten:

-       Anschrieb im Lageplan

-       Breiten-Höhen-Verhältnis

-       ISYBAU-Profil-Kennzahl

-       Hystem-Profil-Kennzahl

-       Flut-Profil-Kennzahl

-       „rechteckig“-Flag





Wird beispielsweise im Dialog Datenbank, Haltung ein neues Profil ausge­wählt, so wird bei Vorhandensein eines Höhen-Wertes das BH-Verhältnis aus der Profil-Auswahlliste gelesen und der Breiten-Wert automatisch berechnet.

Bei Vorhandensein des Profileditors können über den Menüpunkt Sonderprofile Nichtstandard-Profile aus dem Profileditor importiert werden.

Berechne fiktive Koordinaten

Hier besteht die Möglichkeit zum Beispiel für Schächte, die keine Koordinatenwerte besitzen, fiktive Koordinaten zu berechnen. Erst dadurch wird eine grafische Darstellung möglich.

Von den Basiskoordinaten werden die Elementkoordinaten mit einem Raster entweder in alphabetischer Reihenfolge oder in der Reihenfolge des Imports berechnet.
