Ein zweites Verfahren zur Erzeugung von einzelnen Schächten/Anschluss-Schächten besteht in der Übernahme der Bezeichnung, der Koordinaten und einer Höhe aus einer Koordinatendatei.
Diese Funktionalität steht im Modul Kanalplanung nicht zur Verfügung. (Hier wird die Höhe als Gelände- und als Deckelhöhe übernommen)
Eine Koordinatendatei ist eine spaltenorientierte ASCII-Datei, normalerweise mit dem Format:
|
Schachtbezeichnung |
Rechtswert |
Hochwert |
Höhe |

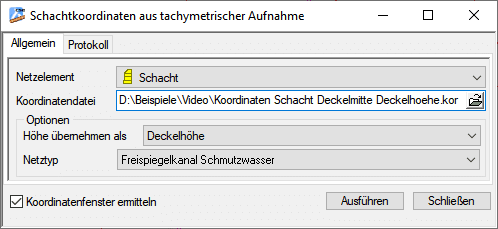

Es ist die Datenbasis durch den Namen der Koordinatendatei auszuwählen. Über die Schaltfläche Ausführen wird der Datenimport durchgeführt. Dabei wird die Schachtbezeichnung auf die Schacht- und die historische Schachtbezeichnung übertragen.
Die Werte Rechtswert und Hochwert werden auf die Schachtkoordinaten und die Höhe wird auf dem ausgewählten Attribut übertragen. Dabei stehen folgende Möglichkeiten zur Auswahl:
- als Gelände- und als Deckelhöhe
- als Schachtsohle
- als Geländehöhe
- als Deckelhöhe
Diese Funktionalität steht im Modul Kanalplanung nicht zur Verfügung. (Hier werden die Elemente mit dem Netztyp Leitung allgemein erzeugt.)
Des Weiteren kann festgelegt werden, welchem Netztyp die zu erzeugenden Elemente zugeordnet werden. Dazu stehen alle vorhanden Netztypen des Projekts zur Auswahl.
