Bereiche

Um die Projektbearbeitung zu erleichtern, können zusammenhängende Teile des Kanalsystems einmal selektiert und dann über diese Selektion mehrfach verwendet werden. Diese Elemente werden als „Bereiche“ gespeichert.

Die Bereiche können einer Kategorie zugeordnet werden. Kategorien können mit dem Button   neu angelegt werden.

Die Bereiche können durch Projektbearbeitungen ungültig werden. Solche ungültigen Bereiche werden automatisch gelöscht! Dadurch ist es möglich bei weiteren Bereichsdefinitionen die alten Bezeichnungen wieder zu verwenden.

Bei der Bereichsdefinition können verschiedene Arten der Bereichsbildung angewendet werden. Definierte Verfahren sind.

Strang

Direkte Verbindung zwischen einem Anfangsschacht und einem Endschacht mit oder ohne dazwischenliegende Schächte. Als Schächte können auch Anschlussschächte verwendet werden. Der Übergang von einer Anschlussleitung zu einer Haltung erfolgt nur über einen Anschlussschacht vom Typ Anschlusspunkt.

Netz oberhalb, ohne Seitenzuläufe

Direkt miteinander verbundene Netzelemente (Schächte) werden bis zum Anfangspunkt entgegen der Fließrichtung verfolgt. Seitliche Zuläufe werden nicht berücksichtigt.

Netz unterhalb, ohne Seitenzuläufe

Direkt miteinander verbundene Netzelemente (Schächte) werden bis zum Endpunkt mit der Fließrichtung verfolgt. Seitliche Zuläufe werden nicht berücksichtigt.

Netz oberhalb

Direkt miteinander verbundene Netzelemente (Schächte) werden bis zum Anfangspunkt entgegen der Fließrichtung verfolgt. Seitliche Zuläufe werden bis zu jedem möglichen Anfangspunkt, also einschließlich aller Verästelungen, ebenfalls entgegen der Fließrichtung erfasst.

Netz unterhalb

Direkt miteinander verbundene Netzelemente (Schächte) werden bis zum Endpunkt in Fließrichtung verfolgt. Seitliche Zuläufe werden bis zu jedem möglichen Anfangspunkt, also einschließlich aller Verästelungen, ebenfalls mit der Fließrichtung erfasst.

rechteckiger Ausschnitt

Über die Schaltfläche  erzeugen sie in der Grafik einen rechteckigen Ausschnitt. Alle in diesem Ausschnitt vollständig liegenden Schächte und Haltungen werden dem Bereich zugeordnet.

polygonaler Ausschnitt

Über die Schaltfläche  erzeugen sie in der Grafik einen polygonalen Ausschnitt. Alle in diesem Ausschnitt vollständig liegenden Schächte und Haltungen werden dem Bereich zugeordnet.

Netz

Alle direkt mit dem identifizierten Startelement verbundenen Elemente.

Netz-Anschluss – oberhalb ohne Seitenabläufe

Direkt miteinander verbundene Anschlussschächte werden bis zum Anfangspunkt entgegen der Fließrichtung verfolgt. Seitliche Zuläufe werden nicht berücksichtigt.

Netz-Anschluss – unterhalb ohne Seitenabläufe

Direkt miteinander verbundene Anschlussschächte werden bis zum Endpunkt mit der Fließrichtung verfolgt. Seitliche Zuläufe werden nicht berücksichtigt.

Netz-Anschluss – oberhalb

Direkt miteinander verbundene Anschlussschächte werden bis zum Anfangspunkt entgegen der Fließrichtung verfolgt. Seitliche Zuläufe werden bis zu jedem möglichen Anfangspunkt, also einschließlich aller Verästelungen, ebenfalls entgegen der Fließrichtung erfasst.

Netz-Anschluss – unterhalb

Direkt miteinander verbundene Anschlussschächte werden bis zum Endpunkt in Fließrichtung verfolgt. Seitliche Zuläufe werden bis zu jedem möglichen Anfangspunkt, also einschließlich aller Verästelungen, ebenfalls mit der Fließrichtung erfasst.

Ausschnitt-Anschluss

Über die Schaltfläche  erzeugen sie in der Grafik einen Ausschnitt. Alle im Ausschnitt liegenden Anschlussschächte und -leitungen werden dem Bereich zugeordnet.

polygonaler Ausschnitt-Anschluss

Über die Schaltfläche  erzeugen sie in der Grafik einen polygonalen Ausschnitt. Alle in diesem Ausschnitt vollständig liegenden Anschlussschächte und -leitungen werden dem Bereich zugeordnet.

Netz-Anschluss

Alle direkt mit dem identifizierten Anschlussschacht oder Anschlussleitung verbundenen Anschlusselemente werden dem Bereich zugeordnet.

Mit dieser Schaltfläche  kann durch tippen ein Bereich neu definiert werden.

Mit der Schaltfläche  wird ebenfalls ein neuer Strangbereich erzeugt, aber ohne verschlossene Elemente. Verhindert ein verschlossenes Netzelement die einzige Verbindung zum Endschacht, so wird kein Bereich erzeugt.

Um einen Bereich umzubenennen ist diese Schaltfläche  zu betätigen.

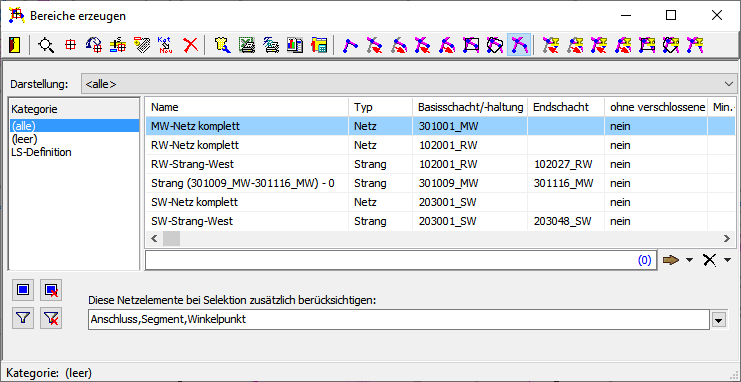

Die Bereichsfunktionen werden aufgerufen unter der Funktion Bearbeiten/Bereiche. Der Bereichsdialog enthält eine Auflistung der bereits definierten Bereiche, die mit dem darüber liegenden Listenfeld auf einen Bereichstyp reduziert werden kann.

Mit den Schaltflächen im oberen Teil des Dialoges können Bereiche eines definierten Typus neu angelegt werden. Dazu ist mit den Umschaltflächen  ein Bereichstyp auszuwählen. Mit den Schaltflächen  und  wird ein Bereich dieses Typs neu angelegt. Das System schaltet dazu in den Eingabemodus und in der Statuszeile erfolgt eine Konstruktionsanforderung, entsprechend des gewählten Konstruktionsprinzips. Nach Abschluss der Bereichsdefinition erscheint eine Statusmeldung über die Anzahl der in der Bereichsdefinition enthaltenen Elemente. Die Basiselemente des Bereiches, wie Anfangs- und Endschacht oder Eckpunkte des Ausschnittes werden gemeinsam mit der Bereichsbezeichnung in der Bereichsliste angezeigt.

Bei der Erzeugung von Bereichen erfolgt ein automatischer Namensvorschlag:

-     Name aus Bereichstyp und getippten Elementen

-     Strang S1-S2

-     Netz getippt S3

-     Ausschnitt+lfd. Nr.

Mit der Schaltfläche  werden die Elemente eines Bereiches in der Grafik angezeigt. Dazu wird ein Ausschnitt des Projekts gebildet, der alle in der Bereichsdefinition enthaltenen Elemente enthält.

Die Attribute der in einer Bereichsdefinition enthaltenen Elemente, können gleichzeitig bearbeitet werden. Dazu ist die Schaltfläche  zu betätigen. Für die Bearbeitung der Elemente wird die Funktion Datenbank / Mehrere Objekte verwendet.

Über die Schaltfläche  erfolgt der Aufruf des Berichtsmanagers. Für die Netzelemente Schächte und Haltungen, Anschlussschächte und -leitungen oder mit der Einstellung Anschlüsse mit bearbeiten, des aktuellen Bereiches, können Berichte angefertigt werden. Über die Funktion Auswerten/Berichte ist diese Einschränkung nicht vorhanden.

Über die Schaltfläche  werden für die Netzelemente Schächte und Haltungen, Anschlussschächte und –leitungen, mit der Einstellung Anschlüsse mit bearbeiten, des aktuellen Bereiches, Berichte als Fastreport angefertigt.

Die Durchführung von Abfragen für den aktuellen Bereich erfolgt über die Schaltfläche .

Für die Netzelemente Schächte, Haltungen, Anschlussschächte und An­schlussleitungen des aktuellen Bereiches können Auswertungen durchgeführt werden.

Über die Schaltfläche  erfolgt der Aufruf der Funktion ‚Berechnen DB-Feld numerisch‘. In Abhängigkeit von den im Bereich enthaltenen Elementen wird die Klassenliste in diesem Dialog definiert. Für alle Bereichselemente kann die jeweilige Formel angewendet werden.

Über die Schaltfläche  erfolgt der Aufruf der Funktion Berechnen DB-Feld Texte. In Abhängigkeit von den im Bereich vorhandenen Elementen wird die Klassenliste in diesem Dialog definiert. Für alle Bereichselemente kann die jeweilige Formel angewendet werden. Diese Funktion steht nur im Modul Kanalkataster zur Verfügung.

Mit der Schaltfläche  wird eine Bereichsdefinition entfernt. Die in der Definition enthaltenen Objekte bleiben dabei erhalten.

Für Auswertungen oder Berichte können die in einem Bereich enthaltenen Elemente mit den Attributen markiert oder gefiltert versehen werden. Der gewünschte Bereich ist dazu in der Bereichsliste zu markieren und das gewünschte Attribut mit den Tasten  oder  zu setzen. Neben Schächten und Haltungen sowie Anschlüssen, können Einzugsgebiete, Bauwerke und Winkelpunkte des Bereiches markiert und gefiltert werden.

Mit den Schaltflächen  und  können diese Attribute für den aktuellen Bereich zurückgesetzt werden.

Ist ein Bereich aus der Liste ausgewählt, so wird dieser Bereich beim Verlassen des Dialoges über diese Schaltfläche  oder Doppelklick in der Liste der Bereiche in den primären Dialog übernommen, sollte der Bereichsdialog von einem anderen Dialog und nicht aus dem Hauptmenü gerufen worden sein.

Suche

In diesem Dialogbereich kann eine Suche über die Bereichsbezeichnungen durchgeführt werden.

Es kann über alle Bereiche nach einem Bezeichner gesucht werden. Dabei werden die Namen aller Netzelemente betrachtet, welche in einem Bereich enthalten sind.

Netzelemente zusätzlich berücksichtigen

Die hier eingestellten Netzelemente werden für weiterführende Funktionalitäten mit berücksichtigt. Das gilt für Selektionen (Markieren/Filtern) sowie für folgende Funktionalitäten aus der Iconleiste:

- mehrere Netzelemente

- Berichtsmanager

- Fastreports

- Abfragen
