Besonderheiten

Allgemein

Nach Auswahl einer Datei wird geprüft, ob diese dem jeweiligen Typ entspricht.

Ist das nicht der Fall, erfolgt ein Hinweis und der Dateiname muss erneut ausgewählt werden.

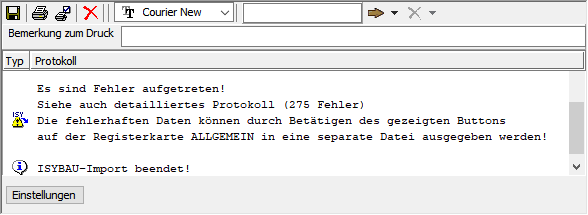

Die zu importierenden Werte werden auf Vollständigkeit und Richtigkeit geprüft. Entsprechende Fehlermeldungen werden mit der Zeilennummer im Protokoll angezeigt. Außerdem können die fehlerhaften Datensätze über die Schaltfläche auf der Registerkarte Allgemein in einem gesonderten Dialog ausgegeben werden. Ob es diese Ausgabemöglichkeit gibt, wird durch einen Hinweis im Protokoll sichtbar.

Typ K – Kanalstammdaten

Über die Auswahlbox Haltungs-/Leitungszuordnung über kann festgelegt werden, ob das Erzeugen der Haltungen über die in der Datei enthaltenen Haltungsbezeichnungen oder über die Anfangs- und Endschachtbezeichnungen erfolgen soll. Beim zweiten Fall erhalten die Haltungen den Namen des Anfangsschachtes.

Enthält eine Haltung NUR Dachflächen, so wird der Abflussbeiwert für Dach aus der Dachfläche und der angegebenen befestigten Fläche berechnet.

Der Block III (Teileinzugsgebietsdaten) wird nicht importiert, da diese Daten in dieser Form nicht verwendet werden können.

Typ ST – Sonderbauwerke

Es werden zuerst die Daten für die Hauptbauwerke und danach die Daten für die Unterbauwerke importiert.

Folgende Hauptbauwerke werden übernommen:

- Speichereinrichtungen

- Trenn- und Aufbereitungsanlagen

- Kläranlagen

- Einleitungsstellen

Folgende Unterbauwerke werden übernommen:

- Pumpen

- Wehre und Überläufe

- Drosseln und Düker

- Schieber

Existieren die Hersteller der jeweiligen Sonderbauwerke noch nicht, so werden sie entsprechend der Option für vorhandene Daten angelegt.

Sonderbauwerke, die als Unterbauwerke übernommen werden, haben keine eigene Koordinatenangabe. Sind diese an einem anderen Netzelement angeschlossen, so werden die Koordinaten von diesem Element übernommen.

Typ LK – Leitungsstammdaten

Über die Auswahlbox Haltungs-/Leitungszuordnung über kann festgelegt werden, ob das Erzeugen der Leitungen über, die in der Datei enthaltenen Leitungsbezeichnungen oder über die Anfangs- und Endpunktbezeichnungen erfolgen soll. Beim zweiten Fall erhalten die Leitungen den Namen des Anfangspunktes.

Beim Import von Anschluss-Leitungen werden die dazugehörigen Anschluss-Schächte (Anfangs- und Endpunkt) gesucht. Wird hier ein Anschlussschacht nicht gefunden, so wird nachgesehen, ob es einen gleichnamigen Schacht gibt. Wenn ja, so wird an gleicher Stelle ein Anschlussschacht erzeugt und die Daten vom Schacht auf den Anschluss-Schacht übernommen.

Handelt es sich um einen Schacht der keine Verbindung zum Kanalnetz hat ("Einzelschacht") so wird dieser dann gelöscht.

Typ EY - Hydraulik Ergebnisse

Daten dieses Typs können nur importiert werden, wenn bereits Haltungen existieren oder sie zusammen mit dem Typ K angelegt werden sollen.

Die Option „nur neue Daten“ ist nur möglich, wenn unmittelbar vorher Daten vom Typ K importiert wurden.

Alle nicht eingelesenen, für hydraulische Berechnungen relevanten Werte werden auf 0 zurückgesetzt. Sonst könnte ein Datenmix entstehen, der nicht immer plausibel ist.

Der Wasserstand Trockenwetter wird importiert, wenn er <= der Sohlhöhe ist.

Der max. Wasserstand am Schacht wird mit übernommen.

Typ SY - Hydraulik Ergebnisse Sonderbauwerke

Daten dieses Typs können nur importiert werden, wenn die Sonderbauwerke bereits existieren oder sie zusammen mit dem Typ ST angelegt werden sollen.

Es werden Hydraulikwerte für folgende Bauwerke importiert:

- Speicherschächte

- Grund- und Seitenauslässe

- Pumpen

- Wehre

- freie Auslässe

- Schieber

Typ V - Geometriedaten

Hier wird eine XML-Datei gelesen, die im Kopf mit der Angabe <Schnittstellenkuerzel="V" > identifiziert ist.

Automatisches Erzeugen von nicht vorhandenen Stammdaten:

ist ein weiterer Schalter für alle Datentypen. Sind Stammdaten, wie Schächte/Anschlussschächte bzw. Haltungen/Anschlussleitungen, welche beim Einlesen eines Formates benötigt werden nicht vorhanden, werden diese automatisch erzeugt. Das erfolgt nur bei einer eindeutigen Zuordnung. D.h. sollen Haltungen/Anschlussleitungen erzeugt werden, müssen auch die Namen der Anfangs- und Endpunkte bekannt sein. Dies ist beim Typ EY nicht möglich. Beim Typ V können nur Schächte/Anschlussschächte erzeugt werden.

Prüfe Import

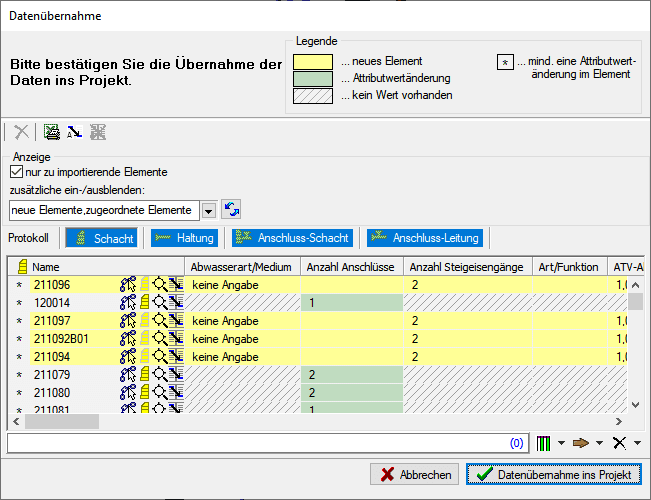

Über den Prüfimport ist tabellenweise eine Berichtsausgabe möglich.
