Der BIM IFC - Export ist ein Dialog der über das Menü Exportieren / BIM IFC –Format ausgeführt werden kann.
Er steht unter den Systemen Civil 3D (Autodesk), BricsCAD (ab V23) und ARES-Commander (ab V2025) zur Verfügung.
Hinweis:
Wenn diese Funktion unter Ihrem System nicht zur Verfügung steht wird diese unter der verwendeten Version nicht unterstützt. Unter AutoCAD ist z.B. Civil 3D erforderlich.
Mit dieser Exportfunktion können Daten im IFC-Format ausgegeben werden.

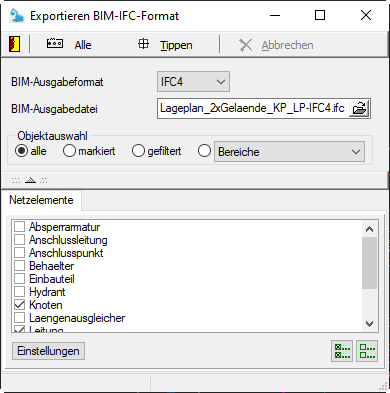

Beispiel-Dialog Leitung aus BricsCAD.
Als Ausgabeformate können IFC in Version 2x3 und 4 erstellt werden.
Es ist die zu exportierende Datei zu wählen. Die Datei hat standardmäßig die Dateierweiterung *.IFC.
Beispiel-Dialog Kanal aus Civil.
In Civil ist das Vorgehen folgendermaßen:
Es werden PropertySets erzeugt und mit den auszugebenden Elementen verknüpft und dann die systeminterne Ausgabefunktion aufgerufen.
Aus diesem Grunde sind das gewünschte Ausgabeformat und der Dateiname innerhalb der systeminternen Ausgabefunktion zu wählen. Ist zusätzlich die Erweiterung Civil3D_IFC4.3 installiert, ist die Auswahl der gewünschten Ausgabefunktion über die CAD-Eingabezeile möglich.
Unter Netzelemente werden diejenigen Elemente ausgewählt, die exportiert werden sollen.
Hinweis:
Für eine sinnvolle IFC-Ausgabe ist es notwendig die Netzelemente als 3D-Volumenkörper erzeugt zu haben (siehe Darstellen, Netz 3D).
Objektauswahl
Die Einstellung im Bereich Objektauswahl wirkt sich beim Betätigen der Schaltfläche Alle aus. Hier können evtl. vorhandene Markierungen oder Filter für die Durchführung des Exports berücksichtigt werden.
Durch die Auswahl der Schaltfläche Tippen ist ein einzelnes Antippen der zu exportierenden Netzelemente möglich. Gleichzeitig kann die Selektionsfunktionalität des Tippcursors (Ausschnitt aufziehen, Einsammeln mit Strg-Taste) genutzt werden.
Einstellungen
- Hier kann ausgewählt werden, welche Eigenschaften der ausgewählten Netzelemente herausgeschrieben werden sollen.
- Es wird auch angegeben wie viele Untereigenschaften angehakt sind.

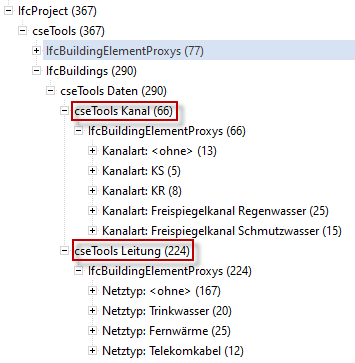

Struktur innerhalb der IFC-Datei
Für eine geeignete Systematik der Netzdaten werden diese nach Thema (Kanal / Leitung) und Kanalart (Kanal) bzw. Netztyp (Leitung) strukturiert (gilt nicht für Civil).

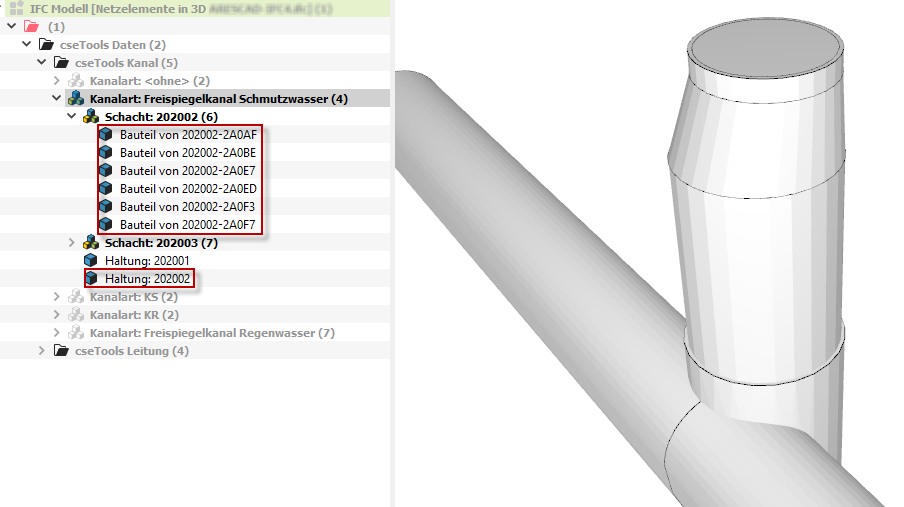

Sind Elementen mehrere grafische Ausprägungen (Bauteile) zugeordnet, so werden diese unterhalb des Elementes angeordnet (z.B. Schacht 202002), ist dies nicht der Fall enthält das Element auch die grafische Ausprägung (z.B. Haltung 202002).

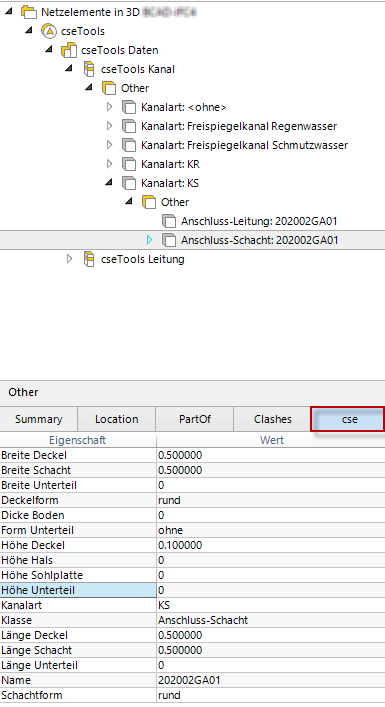

Den Elementen werden die ausgewählten Properties zugeordnet (Register cse)
