Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

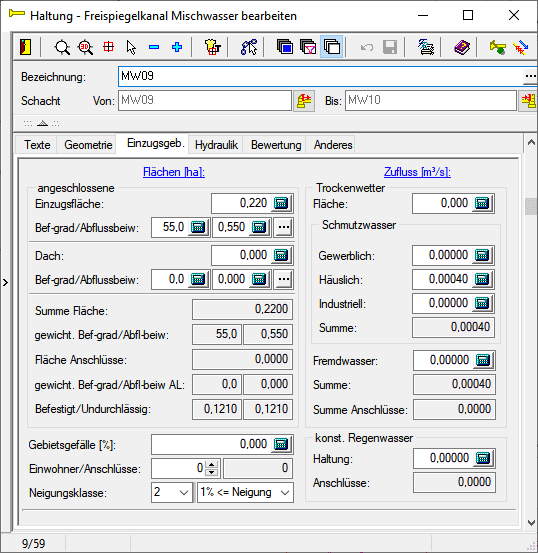

(Beispieldialog)
Auf dieser Registerseite sind die Zulaufmengen der Haltung zu definieren. Diese setzen sich zusammen aus den Flächendaten der angeschlossenen Einzugsgebiete und den direkt zuzuordnenden Abwassermengen für Trockenwetter.
Über den Text Zufluss [m³/s] kann zwischen den Einheiten m³/s und l/s gewählt werden.
Die Summe der Einzugsflächen, die Einwohnerzahl und der gewichtete Abflussbeiwert aus den angeschlossenen Anschlüssen, der Haltung und des Anfangsschachtes, werden angezeigt. Im Dialogfeld Undurchlässig wird die Gesamtsumme der undurchlässigen Fläche angezeigt.
Im Trockenwetterbereich werden die Attribute Trockenwetterzufluss Anschlüsse und konstanter Regenwasserzufluss Anschlüsse angezeigt.
Die Ermittlung der summierten Zulaufparameter erfolgt generell vor jeder hydraulischen Berechnung im Zuge der durchgeführten Zulaufsummierung.
Bearbeitet werden können in der Gruppe angeschlossene Flächen
Einzugsfläche (Summe der angeschlossenen Regeneinzugsflächen)
Befestigungsgrad, Einzugsfläche
Abflussbeiwert, Einzugsfläche
Dachfläche (Summe der Dachflächen)
Befestigungsgrad, Dachfläche.
Abflussbeiwert, Dachfläche.
Der Wert für Undurchlässig wird aus diesen Werten und aus den angeschlossenen Anschlüssen berechnet.
Befestigungsgrad, Einzugsfläche
Der Befestigungsgrad kann hier eingegeben werden, wenn die Haltung nicht mit einem Einzugsgebiet verbunden ist.
Über den Schaltknopf
am
Abflussbeiwert kann in die Tabelle der Spitzenabflussbeiwerte nach ATV
A118 gewechselt werden.
Aus dieser Tabelle kann der Befestigungsgrad und der Spitzenabflussbeiwert der Einzugsfläche in Abhängigkeit von der Neigungsklasse und der Regenspende ausgewählt werden.
Abflussbeiwert, Einzugsfläche
Der Abflussbeiwert kann hier eingegeben werden, wenn die Haltung nicht mit einem Einzugsgebiet verbunden ist.
Über den Schaltknopf am
Abflussbeiwert kann in die Tabelle der Spitzenabflussbeiwerte nach ATV
A118 gewechselt werden.
Aus dieser Tabelle kann der Befestigungsgrad und der Spitzenabflussbeiwert der Einzugsfläche in Abhängigkeit von der Neigungsklasse und der Regenspende ausgewählt werden.
Befestigungsgrad, Dachfläche
Der Befestigungsgrad kann hier eingegeben werden, wenn die Haltung nicht mit einem Einzugsgebiet, Flächenart Dachfläche, verbunden ist.
Über den Schaltknopf am
Abflussbeiwert kann in die Tabelle der Spitzenabflussbeiwerte nach ATV
A118 gewechselt werden.
Aus dieser Tabelle kann der Befestigungsgrad und der Spitzenabflussbeiwert der Dachfläche in Abhängigkeit von der Neigungsklasse und der Regenspende ausgewählt werden.
Abflussbeiwert, Dachfläche
Der Abflussbeiwert kann hier eingegeben werden, wenn die Haltung nicht mit einem Einzugsgebiet, Flächenart Dachfläche, verbunden ist.
Über den Schaltknopf am
Abflussbeiwert kann in die Tabelle der Spitzenabflussbeiwerte nach ATV
A118 gewechselt werden.
Aus dieser Tabelle kann der Befestigungsgrad und der Spitzenabflussbeiwert der Dachfläche in Abhängigkeit von der Neigungsklasse und der Regenspende ausgewählt werden.
Weiterhin sind
Gebietsgefälle
Einwohner (Summe der Einwohnerzahlen der angeschlossenen Schmutzwassereinzugsgebiete) sind eingebbar, wenn die Summe den Wert 0 hat.
Neigungsklasse
Trockenwetterwerte:
Fläche (Summe der angeschlossenen Schmutzwassereinzugsflächen)
Gewerblicher Zufluss
Häuslicher Zufluss
Industrieller Zufluss
Fremdwasserzufluss
konstanter Regenwasserzufluss
Die Summenwerte für Schmutzwasser- und Trockenwetterzuläufe werden aus den Komponenten berechnet und sind nicht eingebbar.
Angeschlossene Flächen
Eine Eingabe in diese Felder ist nur möglich, wenn keine Einzugsgebiete an diese Haltung angeschlossen sind. D.h. andererseits auch, dass zur Definition der hydraulischen Belastung die Erzeugung von Einzugsgebieten nicht zwingend erforderlich ist. Die zugehörigen Flächen können hier auch eingegeben werden.
Ist das Eingabefeld für einen Flächenwert aktiv, so kann über die Taste F4 eine Fläche im Lageplan getippt werden. Der Flächenwert wird auf das Eingabefeld übernommen.
Bei der Erzeugung der Einzugsgebiete werden die Gesamtfläche sowie der gewichtete Abflussbeiwert automatisch auf die Haltung übernommen.
Aus den Daten aller Einzugs- und Dachflächen an der Haltung wird die Flächensumme der gewichtete Befestigungsgrad und der gewichtete Abflussbeiwert berechnet.
Hinweis:
Werden Einzugsgebiete an Anschlussleitungen konstruiert, die nicht direkt an einem Netzelement angeschlossen sind, sondern in einem Anschlussleitungsstrang vor der direkt angeschlossenen Anschlussleitung liegen, dann werden die Daten dieser Einzugsgebiete erst nach einer separat durchgeführten Zulaufsummierung (Hydraulik, Zulaufsummierung) im Datenbankdialog Haltung angezeigt.
Bei Anschlussleitungen, die direkt an der Haltung angeschlossen sind, ist dies nicht erforderlich.
Zusätzlich werden die Summe der Einzugsfläche, der gewichtete Befestigungsgrad und der Abflussbeiwert der an der Haltung angeschlossenen Hausanschlussleitungen angezeigt.
Dann erfolgt noch die Angabe der Summenwerte für befestigte und undurchlässige Fläche an der Haltung.
Einwohner
Es wird die Summe der Einwohnerzahlen der einzelnen an die Haltung angeschlossenen Schmutzwassereinzugsgebiete ermittelt. Für jedes dieser Einzugsgebiete wird die Einwohnerzahl aus der Fläche und der Siedlungsdichte der Bauzone des Einzugsgebietes berechnet.
Neigungsklasse
Die Neigungsklasse wird beim Erzeugen des Einzugsgebietes von der verknüpften Bauzone übernommen. Kann hier aber nachträglich geändert werden. Die Auswahl kann numerisch oder aus den Texten der Werteliste Neigungsklasse erfolgen.
Die Textliste hat folgenden Inhalt:
Schmutzwasserwerte
Die Ermittlung der häuslichen und gewerblichen Trockenwetterparameter wird über die entsprechenden Werte der Bauzonen pro Einzugsgebiet durchgeführt. Die Berechnung der häuslichen- und gewerblichen Schmutzwasserspende wird für jedes Einzugsgebiet mit den Einzelflächen durchgeführt und summiert. Die Berechnung erfolgt automatisch bei jeder Änderung eines hierfür relevanten Wertes in einem der angeschlossenen Schmutzwassereinzugsgebiete oder der daran angeschlossenen Bauzone. Die Ermittlung der Fremdwasserspende erfolgt einmal für die Haltung. Die hierfür notwendigen Vorgaben können in den Einstellungen Hydraulik, auf der Registerkarte Trockenwetteranfall vorgenommen werden.
Wenn unter Einstellungen Hydraulik, auf der Registerkarte Trockenwetteranfall, die Berechnungsart ‚aus Parameter Bauzone‘ eingestellt ist, so werden für die angeschlossenen Schmutzwasser Einzugsgebiete die Parameter aus der Bauzone des Einzugsgebietes für Berechnung der Fremdwassermenge verwendet.
Werden keine Einzugsgebiete bei der Projektbearbeitung verwendet, so ist unter Einstellungen Hydraulik, auf der Registerkarte Trockenwetteranfall, die erforderliche Berechnungsart, einzustellen. Nach dieser Einstellung wird dann die Fremdwassermenge berechnet und ist im Dialog nicht eingebbar.
Die Fremdwassermenge ist nur eingebbar wenn unter Einstellungen Hydraulik, auf der Registerkarte Trockenwetteranfall, die Berechnungsart ‚nicht berechnet‘ eingestellt ist.
Die Summe Trockenwetterzufluss aus den angeschlossenen Anschlüssen wird angezeigt.
Konstanter Regenwasserzufluss
Werden die Belastungsdaten über Flächen erzeugt, so ist die eigentliche Belastung von der Regenspende (konstant oder Regenmodell) innerhalb der hydraulischen Berechnung abhängig. Möchten Sie dagegen einen konstanten Zufluss, z.B. an einem Netzübergabepunkt vorgeben, so ist dies hier möglich.
Die Summe des konstanten Regenwasserzuflusses aus den angeschlossenen Anschlüssen wird angezeigt.
