Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

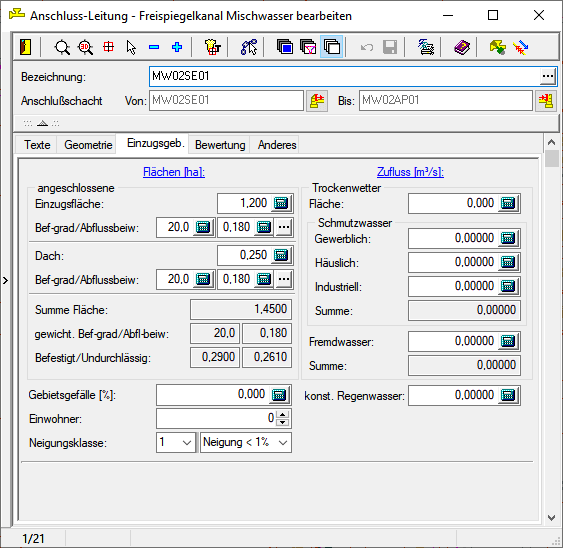

(Beispieldialog)
Auf dieser Registerseite sind die Zulaufmengen der Anschlussleitung zu definieren. Diese setzen sich zusammen aus den Flächendaten der angeschlossenen Einzugsgebiete und den direkt zuzuordnenden Abwassermengen für Trockenwetter.
Über den Text Zufluss [m³/s] kann zwischen den Einheiten m³/s und l/s gewählt werden.
Bearbeitet werden können in der Gruppe angeschlossene Flächen
Einzugsfläche (Summe der angeschlossenen Einzugsflächen)
Befestigungsgrad, Einzugsfläche
Abflussbeiwert, Einzugsfläche
Dachfläche ( Summe der Dachflächen)
Befestigungsgrad, Dachfläche.
Abflussbeiwert, Dachfläche.
Befestigungsgrad, Einzugsfläche
Der Befestigungsgrad kann hier eingegeben werden, wenn die Anschlussleitung nicht mit einem Einzugsgebiet verbunden ist.
Über den Schaltknopf
am
Abflussbeiwert kann in die Tabelle der Spitzenabflussbeiwerte nach ATV
A118 gewechselt werden.
Aus dieser Tabelle kann der Befestigungsgrad und der Spitzenabflussbeiwert der Einzugsfläche in Abhängigkeit von der Neigungsklasse und der Regenspende ausgewählt werden.
Abflussbeiwert, Einzugsfläche
Der Abflussbeiwert kann hier eingegeben werden, wenn die Anschlussleitung nicht mit einem Einzugsgebiet verbunden ist.
Über den Schaltknopf am
Abflussbeiwert kann in die Tabelle der Spitzenabflussbeiwerte nach ATV
A118 gewechselt werden.
Aus dieser Tabelle kann der Befestigungsgrad und der Spitzenabflussbeiwert der Einzugsfläche in Abhängigkeit von der Neigungsklasse und der Regenspende ausgewählt werden.
Befestigungsgrad, Dachfläche
Der Befestigungsgrad kann hier eingegeben werden, wenn die Anschlussleitung nicht mit einem Einzugsgebiet, Flächenart Dachfläche, verbunden ist.
Über den Schaltknopf am
Abflussbeiwert kann in die Tabelle der Spitzenabflussbeiwerte nach ATV
A118 gewechselt werden.
Aus dieser Tabelle kann der Befestigungsgrad und der Spitzenabflussbeiwert der Dachfläche in Abhängigkeit von der Neigungsklasse und der Regenspende ausgewählt werden.
Abflussbeiwert, Dachfläche
Der Abflussbeiwert kann hier eingegeben werden, wenn die Anschlussleitung nicht mit einem Einzugsgebiet, Flächenart Dachfläche, verbunden ist.
Über den Schaltknopf am
Abflussbeiwert kann in die Tabelle der Spitzenabflussbeiwerte nach ATV
A118 gewechselt werden.
Aus dieser Tabelle kann der Befestigungsgrad und der Spitzenabflussbeiwert der Dachfläche in Abhängigkeit von der Neigungsklasse und der Regenspende ausgewählt werden.
Die Werte für Summe Fläche, gewicht. Abfl.-beiwert und Undurchlässig werden aus diesen Werten berechnet.
Weiterhin sind
Gebietsgefälle
Einwohner
Neigungsklasse
Schmutzwasserzufluss
Gewerblicher Zufluss
Häuslicher Zufluss
Industrieller Zufluss
Fremdwasserzufluss
konstanter Regenwasserzufluss
eingebbar.
Die Summenwerte für Schmutzwasser- und Trockenwetterzuläufe werden aus den Komponenten berechnet und sind nicht eingebbar.
Angeschlossene Flächen
Eine Eingabe in diese Felder ist nur möglich, wenn keine Einzugsgebiete an diese Anschlussleitung angeschlossen sind. D.h. andererseits auch, dass zur Definition der hydraulischen Belastung die Erzeugung von Einzugsgebieten nicht zwingend erforderlich ist. Die zugehörigen Flächen können hier auch eingegeben werden.
Ist das Eingabefeld für einen Flächenwert aktiv, so kann über die Taste F4 eine Fläche im Lageplan getippt werden. Der Flächenwert wird auf das Eingabefeld übernommen.
Bei der Erzeugung der Einzugsgebiete werden die Gesamtfläche sowie der gewichtete Abflussbeiwert automatisch auf die Anschlussleitung übernommen.
Vor der hydraulischen Berechnung werden die Parameter des Einzugsgebietes auf die jeweilige Haltung übertragen, an der die Anschlussleitung direkt oder indirekt angeschlossen ist.
Einwohner
Es wird die Summe der Einwohnerzahlen der einzelnen an die Anschlussleitung angeschlossenen Schmutzwassereinzugsgebiete ermittelt. Für jedes dieser Einzugsgebiete wird die Einwohnerzahl aus der Fläche und der Siedlungsdichte der Bauzone des Einzugsgebietes berechnet.
Schmutzwasserwerte
Die Ermittlung der häuslichen und gewerblichen Trockenwetterparameter wird über die entsprechenden Werte der Bauzonen pro Einzugsgebiet durchgeführt. Die Berechnung der häuslichen- und gewerblichen Schmutzwasserspende wird für jedes Einzugsgebiet mit den Einzelflächen durchgeführt und summiert. Die Berechnung erfolgt automatisch bei jeder Änderung eines hierfür relevanten Wertes in einem der angeschlossenen Schmutzwassereinzugsgebiete oder der daran angeschlossenen Bauzone. Die Ermittlung der Fremdwasserspende erfolgt einmal für die Anschlussleitung. Die hierfür notwendigen Vorgaben können in den Einstellungen Hydraulik, auf der Registerkarte Trockenwetteranfall vorgenommen werden.
NEU!
Wenn unter Einstellungen Hydraulik, auf der Registerkarte Trockenwetteranfall, die Berechnungsart ‚aus Parameter Bauzone‘ eingestellt ist, so werden für die angeschlossenen Schmutzwasser Einzugsgebiete die Parameter aus der Bauzone des Einzugsgebietes für Berechnung der Fremdwassermenge verwendet.
Werden keine Einzugsgebiete bei der Projektbearbeitung verwendet, so ist unter Einstellungen Hydraulik, auf der Registerkarte Trockenwetteranfall, die erforderliche Berechnungsart, einzustellen. Nach dieser Einstellung wird dann die Fremdwassermenge berechnet und ist im Dialog nicht eingebbar.
Die Fremdwassermenge ist nur eingebbar wenn unter Einstellungen Hydraulik, auf der Registerkarte Trockenwetteranfall, die Berechnungsart ‚nicht berechnet‘ eingestellt ist.
Konstanter Regenwasserzufluss
Werden die Belastungsdaten über Flächen erzeugt, so ist die eigentliche Belastung von der Regenspende (konstant oder Regenmodell) innerhalb der hydraulischen Berechnung abhängig. Möchten Sie dagegen einen konstanten Zufluss, z.B. an einem Netzübergabepunkt vorgeben, so ist dies hier möglich.
Die Parameter Summe Fläche, gewicht. Abfl.-beiwert, Einwohner, Summe Trockenwetter und konst. Regenwasserzulauf werden bei der Zulaufsummierung auf die angeschlossene Haltung übertragen und bei den hydraulischen Berechnungen berücksichtigt.
An der jeweiligen Haltung stellen diese Attribute die Summe von allen an die Haltung und an den Anfangsschacht der Haltung angeschlossenen Anschlussleitungen dar.
