Einzugsgebiet – Gebiet

Diese Funktion dient der massenhaften Erfassung der hydraulisch wirksamen Flächengrößen für die Berechnung mit Hystem-Extran.

Hier werden automatisiert Flächendaten analysiert und daraus Belastungsdaten für die Berechnung unter Hystem/Extran erzeugt. Die erzeugten Einzugsgebietsdaten werden im Dialog Haltungen, Register Hystem-Extran, angezeigt.

 Zusätzliche Freischaltung als AddOn erforderlich.

Voraussetzung für diese Funktion ist dabei, dass folien-/layerorientiert Konturen vorliegen die die befestigten bzw. Dachflächen beschreiben.

Diese Konturen werden automatisch ermittelt und durch die Festlegung als wirksame bzw. als Abzugsflächen berücksichtigt.

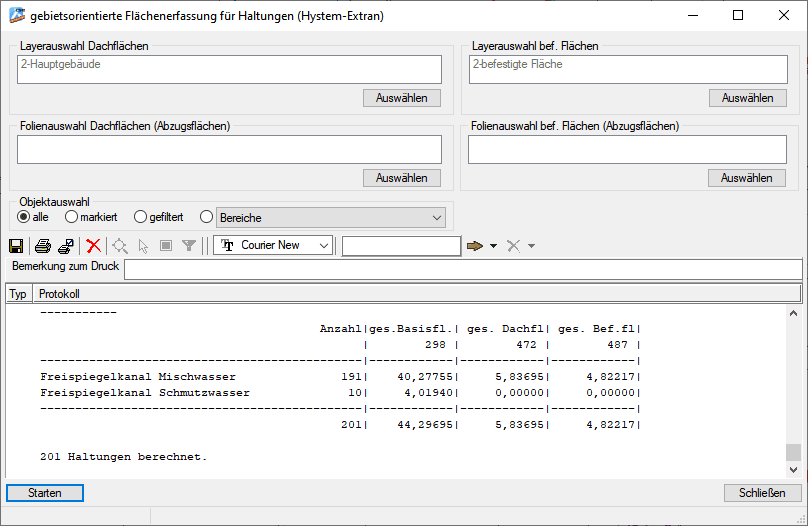

Die Durchführung der gebietsorientierten Flächenerfassung erfolgt im folgenden Dialog:

Damit diese Funktion die Flächenanteile ermitteln kann, ist pro Haltung mindestens ein zu berücksichtigendes Gebiet festzulegen. Es werden dann nur die Flächen berücksichtigt, die innerhalb des Gebietes liegen. Es findet dabei eine automatische Flächenverschneidung zur Ermittlung anteiliger Flächen statt.

Die Festlegung des zu berücksichtigenden Gebietes erfolgt durch die Zuordnung mindestens eines Einzugsgebietes pro Haltung durch die Funktionen “Einzugsgebiet – Konstruktion” oder “Einzugsgebiet – Kontur”.

Dabei entstehen Einzugsgebiete vom Typ Regenwasser wenn die Haltung eine Regenwasser-Haltung ist, vom Typ Schmutzwasser wenn die Haltung eine Schmutzwasser-Haltung ist und vom Typ Regenwasser und Schmutzwasser wenn die Haltung eine Mischwasser-Haltung ist.

Beim Abarbeiten der automatischen Ermittlung wird zuerst geprüft, ob jede zu berücksichtigende Haltung mindestens ein zugeordnetes Einzugsgebiet hat. Hier erfolgt ggf. ein Hinweis im Protokoll des Dialoges.

Innerhalb der Funktion zur automatischen Flächenerfassung wird  der Befestigungsgrad/Abflussbeiwert für Dachflächen fest gesetzt auf 100.0/1.0, der für die befestigten Flächen wird aus der Gesamtfläche reduziert um die Dachflächen berechnet.

Gibt es Haltungen, denen bewusst kein Einzugsgebiet zugeordnet ist, so erfolgt hier zwar eine Hinweismeldung, aber die Funktion kann trotzdem ausgeführt werden. Dies gilt auch für Mischwasser-Haltungen, denen kein Einzugsgebiet, Typ Regenwasser, zugeordnet ist. Diese Haltungen erhalten im Ergebnis nur den Flächenwert für Gesamtfläche, die Flächenwerte Dachfläche und befestigte Fläche werden zu 0.0 gesetzt (vergleiche Datenbank, Haltung, Register Hystem-Extran).

Auswählen

Zuerst ist über die Schaltflächen Auswählen die Layer für Dachflächen, Dachflächen als Abzugsflächen, befestigte Flächen und befestigte Flächen als Abzugsflächen zu definieren.

Objektauswahl

Für die Objektauswahl stehen die Optionen alle, markiert, gefiltert und Bereiche zur Auswahl.

Starten

Vor der Berechnung erfolgt eine Prüfung der Verschneidungsgrenzen. Die Warnungen werden im Protokoll ausgegeben.

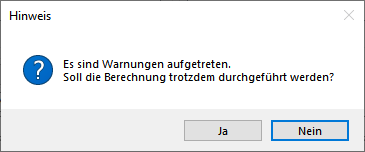

Die Berechnung kann auch wenn Warnungen vorhanden sind durchgeführt werden.

Protokoll

Im Protokoll werden alle Hinweise und Warnungen protokolliert.

Im Protokollbereich sind die folgenden Schaltflächen zur Bearbeitung des Protokolls vorhanden:

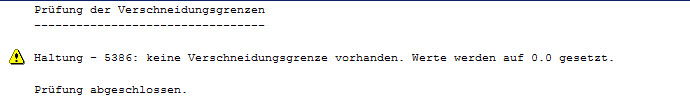

Nach der Prüfung der Verschneidungsgrenzen wird im Protokoll folgender Text ausgegeben:

Gültige Verschneidungsgrenzen werden nur akzeptiert, wenn an einer Schmutzwasserhaltung ein EZG als Schmutzwasser angeschlossen ist oder an einer Misch- oder Regenwasserhaltung ein EZG als Regenwasser angeschlossen ist.

Die obige Meldung bedeutet, dass an dieser Haltung (Mischwasser) kein EZG als Regenwasser angeschlossen ist, sondern nur ein EZG als Schmutzwasser.

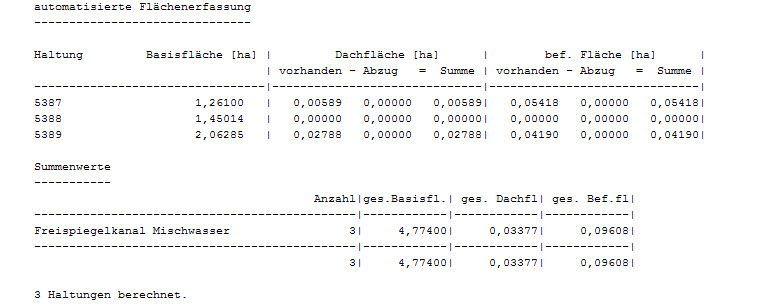

Die Berechnungsergebnisse werden in eine Tabelle dargestellt.

Ergebnisse der gebietsorientierten Flächenerfassung

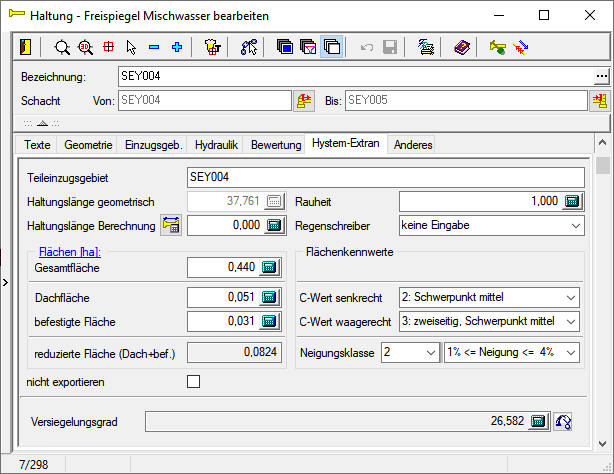

Die Darstellung der Ergebnisse erfolgt unter Datenbank, Haltungen im Register Hystem-Extran.

Im Dialogbereich Flächen stellen die Werte für die Gesamtfläche, die Dachfläche, die befestigte Fläche und die reduzierte Fläche, die Ergebnisse der Flächenermittlung dar und können als hydraulisch wirksame Flächen nach Hystem-Extran exportiert werden.
