Der Aufruf der Gangliniendarstellung erfolgt im Dialog
Instationäre Hydraulikberechnung über die Schaltfläche.
Bei der Durchführung der instationären Berechnung werden in jedem Berechnungsintervall die ermittelten Wasserspiegelhöhen und Durchflussmengen, für jede Haltung die berechnet wird, gespeichert. Weiterhin wird zum Anfangsschacht jeder Haltung die Überlaufmenge gespeichert.

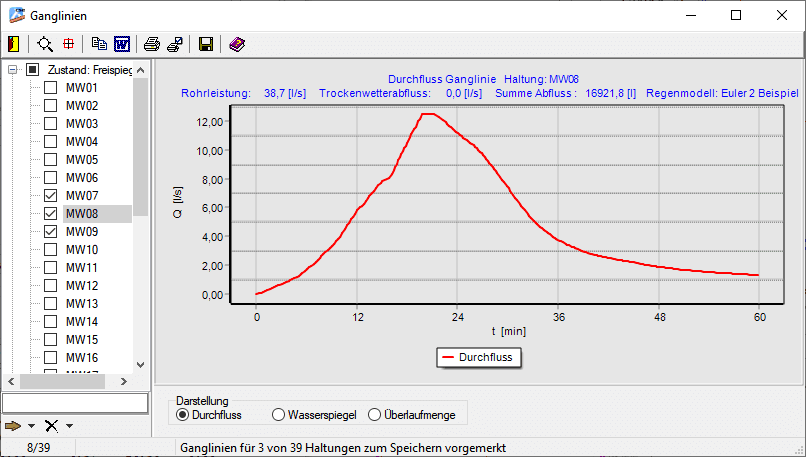

Im Dialog Ganglinien erfolgen die grafische Darstellung und die Ausgabe der Ganglinien für alle berechneten Haltungen.
Die Erzeugung des Gangliniendiagramms erfolgt automatisch in Abhängigkeit vom Zeitbereich der durchgeführten hydraulischen Berechnung und dem vorhandenen Wertebereich für Durchfluss, Wasserspiegel und Überlauf.
Haltungsliste
Im rechten Dialogbereich werden die Haltungen des berechneten Kanalnetzes in einer Liste dargestellt. Zur besseren Orientierung wird die Haltungsliste nach den ermittelten Auslastungskennziffern unterteilt. Nach einer Haltungsauswahl wird die unter Darstellung, Durchfluss, Wasserspiegel oder Überlaufmenge, eingestellte Ganglinie dargestellt.
Ist keine Haltung ausgewählt, so erfolgt keine Gangliniendarstellung.
Beim Betätigen der rechten Maustaste wird das folgende Funktionsmenü gezeigt:
Hiermit können alle Listenebenen geschlossen oder geöffnet werden.
Haltung zeigen
Die aktuelle Haltung kann mit der Taste Zeigen
in
der Grafik angezeigt werden.
Haltung tippen
Mit der Schaltfläche
wird
die zu bearbeitende Haltung in der Grafik selektiert. Gehört die getippte
Haltung zum aktuell berechneten Kanalnetz, so wird im Dialog die entsprechende
Haltungsganglinie angezeigt. Ist die getippte Haltung einem anderen Kanalnetz
zugeordnet, so erfolgt im Protokoll eine Meldung und der Tippvorgang kann
wiederholt werden.
Kopieren der Ganglinie
Mit der Schaltfläche
wird
die dargestellte Ganglinie in die Zwischenablage kopiert.
Speichern Ganglinie
Mit der Schaltfläche
wird die dargestellte Ganglinie in ein
Worddokument gespeichert. Wird diese Schaltfläche bei einer anderen Haltung
betätigt, so wird die dargestellte Ganglinie am Ende des Dokuments eingefügt.
Mit dieser Funktion können alle relevanten Ganglinien eines Abwassernetzes in einem oder verschiedenen Dokumenten gespeichert werden.
Das so erzeugte Gangliniendokument ist vom Anwender selbstständig zu speichern und zu schließen.
Druckansicht
Die Druckansicht der dargestellten Ganglinie wird mit einem
Klick auf
aktiviert. In diesem Dialog besteht die
Möglichkeit die gezeigte Ganglinie zu drucken oder zu kopieren.
Einstellung für Druck

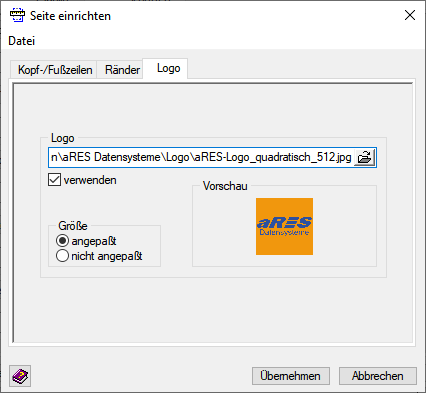

Mit der Schaltfläche
gelangt man in den Dialog
Hier können entsprechende Einstellungen zum Drucklayout vorgenommen werden.
Speichern Ganglinie
Die Schaltfläche
ist nur aktiv, wenn für die Darstellung die
Ganglinie „Durchfluss“ gewählt ist. Über diese Schaltfläche werden die
Gangliniendaten in eine Zuflussgangliniendatei, siehe Einstellungen,
Zuflussganglinie, gespeichert. Dadurch besteht die Möglichkeit die
Ergebnisse der hydraulischen Berechnung eines neuen Netzteils (Neubau) als
Zuflussganglinie, zum bisher vorhandenen Abwassernetz, zu verwenden.
Die Gangliniendaten von allen markierten Haltungen werden jeweils in einer separaten Zuflussgangliniendatei gespeichert. Abhängig vom Parameter Ganglinien mit Netznamen, im Dialog Instationäre Hydraulikberechnung wird der Dateiname aus der Netzbezeichnung und dem Haltungsnamen oder nur mit der Haltungsbezeichnung gebildet.
Die Liste der markierten Haltungen wird im Kanalprojekt gespeichert und steht somit für alle folgenden hydraulischen Berechnungen des Kanalnetzes für die Funktion Speichern Ganglinie zur Verfügung.
Darstellung
In dieser Gruppe des Dialoges kann zwischen der Darstellung der Durchfluss-, Wasserspiegel- und Überlaufmengen Ganglinie gewechselt werden.

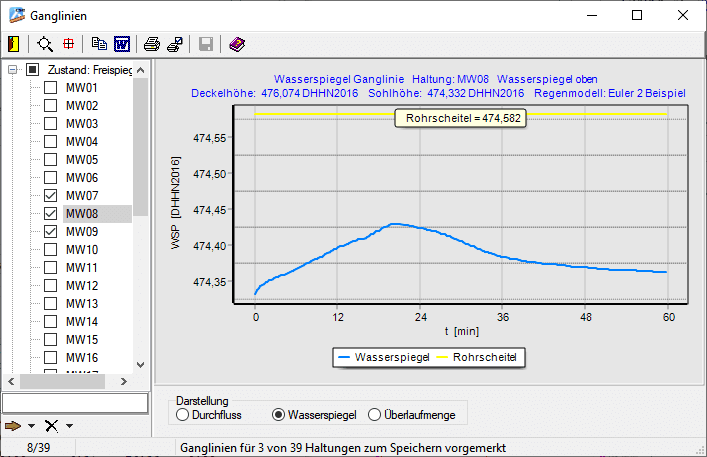

Die Darstellung eines Wasserspiegelverlaufs hat folgendes Aussehen:
