Erzeugen von Anschlussleitungen

Die Funktion zum Erzeugen von Anschlussleitungen wird aktiviert über die Funktion Bearbeiten / Erzeugen / Anschluss-Leitung.

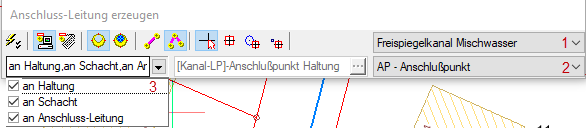

Es wird der Dialog Anschluss-Leitung erzeugen eingeblendet, in dem die Vorgehensweise während der Konstruktion einstellbar ist.

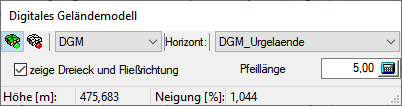

Existiert im aktuellen Projekt ein digitales Geländemodell, so erscheint der Dialog

Wo Sie die Verwendung und die Parameter des Geländemodells einstellen.

Folgende Einstellungen sind möglich:

      Standardwerte

Ist diese Schaltfläche gedrückt, ist der Dialog zur Bearbeitung der Standardwerte geöffnet und die definierten Werte werden bei der Konstruktion auf das neue Netzelement übernommen.

Die Erläuterungen zu diesem Dialog finden Sie in dieser Dokumentation Abschnitt „Setzen Standardwerte“.

     Automatische Namensvergabe

Die Bezeichnung der Anschlussschächte und Anschlussleitungen wird automatisch festgelegt. Grundlage dafür ist die Parametereinstellung Nummerieren mit Schrittweite im Dialog Einstellungen, Allgemein, Register Lageplan, Gruppe Entwurf.

     Abfrage des Namens

Die Bezeichnung der Anschlussschächte und Anschlussleitungen ist manuell festzulegen. Nach jeder Konstruktion erfolgt eine Abfrage, in welcher die Bezeichnung des Kanalelementes festgelegt wird.

Hinweis: Zur Realisierung einer Namensgebung nach ISYBAU (Anschlüsse haben den Namen des Bezugselementes, die Anschlussart und eine laufende Nummer) steht unter Bearbeiten, Umbenennen, Register Anschluss nach ISYBAU eine Funktion zur Verfügung (nur Modul Kanalplanung).

     Konstruktion ohne Deckel

Zu den konstruierten Schächten werden keine Deckel erzeugt.

     Konstruktion mit Deckel

Zum gesetzten Anschlussschacht wird automatisch ein Deckel gesetzt. Dabei wird das gleiche Konstruktionsverfahren wie beim manuellen Berechnen der Schachtdeckel angewendet.

     Anschlussleitung erzeugen

Eine Anschlussleitung wird erzeugt. Dabei werden ein Anfangsanschlussschacht (erhält die gewählte Anschlussart) und ein Anschlusspunkt (erhält die Anschlussart AP) konstruiert oder identifiziert zwischen denen eine Anschlussleitung automatisch gradlinig erzeugt wird.

Der AP ist mit dem Anschlussobjekt durch Tippen zu verknüpfen.

Wird nach dem Konstruieren des ersten Anschlussschachtes die Konstruktion abgebrochen, so bleibt der gesetzte Anschlussschacht einzeln bestehen.

Während der Konstruktion befindet sich das für den eingestellten Netztyp gewählte Anschlussschachtsymbol am Cursor und kann in der Grafik positioniert werden.

Der Drehwinkel des Anschlussschachtsymbols kann im Eingabebereich anhand der Symboldrehung – Auswahl (0=automatisch, 1=manuell) verändert werden. Bleibt die Auswahl auf automatischem Winkel, wird das Anschlussschachtsymbol auf die angeschlos­sene Anschlussleitung ausgerichtet.

     Strang erzeugen

Es wird ein Strang konstruiert. Die einzelnen Anschlussleitungen werden dabei durch Konstruieren oder Identifizieren des Anfangs- und des Endanschlussschachtes definiert. Der Anfang erhält die gewählte Anschlussart, der Endpunkt erhält die Anschlussart SV. Der Endanschlussschacht der zuvor erzeugten Anschlussleitung wird dabei automatisch zum Anfangsanschlussschacht der nächsten Anschlussleitung. Die Konstruktion wird solange fortgesetzt bis Sie durch den Anwender abgebrochen wird oder die Anschlussart AP gewählt wird, denn dann wird der Endpunkt der Anschlusspunkt.

Der AP ist mit dem Anschlussobjekt durch Tippen zu verknüpfen.

Mit den Schaltflächen  und  wird die Identifizierung von bereits gesetzten Anschlussschächten ein- und ausgeschaltet. Bei gesetztem Schalter wird nach einem vorhandenen Anschlussschacht gesucht und bei gesetztem Schalter wird an der Cursorposition ein neuer Anschlussschacht gesetzt.

      Vermessungspunkt antippen

Diese Schaltfläche wird nur angezeigt, wenn im Projekt Vermessungspunkte vorhanden sind.

Bei Aktivierung dieses Schalters, erfolgt die Positionierung des Anschluss­schachtes durch Übernahme der Koordinaten und der Höhe eines Vermessungspunktes. Die Höhe des Vermessungspunktes wird beim Schachtmittelpunkt als Geländehöhe oder Schachtsohle (siehe Einstellungen, allgemein, Register Lageplan, Gruppe Übernahme durch Antippen), beim Deckelmittelpunkt als Deckelhöhe gesetzt.

Listenfeld Netztyp (1)

Alle im Projekt bereits definierten Netztypen werden in dem Listenfeld zur Auswahl angeboten. Die erzeugten Elemente werden dem hier eingestellten Netztyp zugeordnet und entsprechend dargestellt.

Listenfeld Anschlussobjekt (3)

(nur aktiv bei Erzeugung von AP-Anschlusspunkt)

In diesem Listenfeld kann ausgewählt werden, an welche Objekttypen der Anschluss erfolgen soll. Zur Auswahl stehen Schacht, Haltung und Anschluss­leitung. Die gewählten Elemente werden bei der späteren Auswahl des An­schlussobjektes voreingestellt.

Listenfeld Anschlussart (2)

In diesem Listenfeld wird der Typ des Anschlusses spezifiziert (siehe Erläu­terungen unter Erzeugen Anschlussschacht).

Listenfeld Symbolauswahl

Hier ist zunächst das Symbol mit gleichem Namen wie der gewählte Anschlusstyp voreingestellt. In der Symbolbibliothek der Kanalplanung ist bereits in der Kategorie [Kanal-LP] für die Anschlusstypen Entwässerungsrinne, Regenfallrohr und Straßeneinlauf ein Symbol mit diesem Namen enthalten. Wenn kein Symbol mit dem Namen des gewählten Anschluss­typs gefunden wird, dann wird das Standardsymbol aus Einstellungen – Netztyp verwendet. Natürlich kann auch jedes andere Symbol durch Auswahl im Symbolauswahl-Dialog eingestellt werden.
