Hinweis: Die Funktionen zum Erzeugen von Bauwerken stehen im Modul Kanalplanung nur bei gleichzeitig gestartetem Modul Kanalplanung – Sonderbauwerke zur Verfügung!
Das Erzeugen von Bauwerken wird aktiviert über der Funktion Bearbeiten / Erzeugen / Bauwerke. Hier wird dann zu der zu erzeugenden Bauwerksart verzweigt. Folgende Bauwerksarten stehen zur Verfügung:
•Speichereinrichtung
•Trennanlage
•Kläranlage
•Einleitungsstelle
•Pumpenbauwerk
•Wehr
•Drossel-Düker
•Schieber
Jede Bauwerksart wird außerdem in unterschiedliche Bauwerkstypen untergliedert. Die hier vorgegebene Struktur richtet sich nach den Vorgaben des ISYBAU-Austauschformates Typ ST (Bautechnik-Sonderbauwerke). Weiterhin beziehen sich die einzelnen Bauwerksarten auf unterschiedliche Netzelemente im Kanalnetz. D.h. einige sind linienförmigen Netzelementen (Haltungen/Anschluss-Leitungen) zugeordnet und andere wiederum punktförmigen Netzelementen (Schächte/Anschluss-Schächte).
Unter www.bfr-abwasser.de stehen Ihnen uneingeschränkte Informationen zum ISYBAU-Format zu Verfügung.
Für weiterführende Informationen siehe auch Dokumentation Kanalplanung Sonderbauwerke.

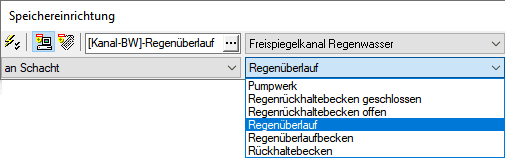

Es wird der Dialog Bauwerk eingeblendet, in dem die Vorgehensweise während der Konstruktion einstellbar ist.
Folgende Einstellungen sind möglich:
Standardwerte
Ist diese Schaltfläche gedrückt, ist der Dialog zur Bearbeitung der Standardwerte geöffnet und die definierten Werte werden bei der Konstruktion auf das neue Netzelement übernommen.
Die Erläuterungen zu diesem Dialog finden Sie in dieser Dokumentation Abschnitt „Setzen Standardwerte“.
Automatische
Namensvergabe
Die Bezeichnung der Schächte und Haltungen wird automatisch festgelegt. Grundlage dafür ist die Parametereinstellung Nummerieren fortlaufend mit Schrittweite im Dialog Allgemein – netzunabhängig.
Abfrage des Namens
Die Bezeichnung der Schächte und Haltungen ist manuell festzulegen. Nach jeder Konstruktion erfolgt eine Abfrage, in welcher die Bezeichnung des Kanalelementes festgelegt wird.
Listenfeld Netztyp
Alle im Projekt bereits definierten Netztypen werden in dem Listenfeld zur Auswahl angeboten. Die erzeugten Elemente werden dem hier eingestellten Netztyp zugeordnet und entsprechend dargestellt.
Listenfeld Bauwerkstyp
Je nach gewählter Bauwerksart stehen wiederum unterschiedliche Bauwerkstypen zur Verfügung. In diesem Listenfeld wird der zu konstruierende Bauwerkstyp eingestellt.
Auswahldialog Symbolauswahl
Hier ist zunächst das Symbol mit gleichem Namen wie die gewählte Bauwerksart voreingestellt. In der Symbolbibliothek der Kanalplanung ist bereits in der Kategorie [Kanal-BW] für jede Bauwerksart ein Symbol mit diesem Namen enthalten. Wenn kein Symbol mit dem Namen der gewählten Bauwerksart gefunden wird, dann wird ein Standardsymbol mit dem Namen Bauwerk verwendet. Natürlich kann auch jedes andere Symbol durch Auswahl im Symbolauswahl-Dialog eingestellt werden.
Listenfeld Anschluss-Netzelement
In Abhängigkeit von der gewählten Bauwerksart werden hier die Netzelemente zur Auswahl angeboten, an welchen das Bauwerk angeschlossen werden kann.
Während der Konstruktion befindet sich das in der Symbolauswahl gewählte Symbol am Cursor und kann in der Grafik positioniert werden. Nach dem Absetzen wird zum Antippen eines Anschluss-Netzelementes an welchem das Bauwerk angeschlossen wird, aufgefordert.
