Hinweis: Die Funktion steht nur innerhalb der Kanalplanung zur Verfügung!

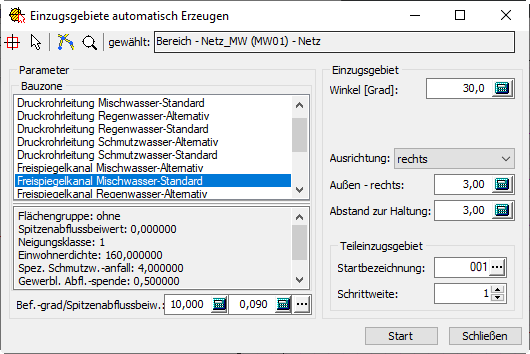

Zum Erzeugen der Einzugsgebiete unter der Funktion Bearbeiten / Erzeugen/ Einzugsgebiete/automatisch wird der folgende Dialog verwendet:
Hier haben Sie die Möglichkeit, über einen definierten Haltungsbereich automatisch Einzugsgebiete zu erzeugen. Der Vorteil besteht darin, dass die geometrische Form und die Lage der Fläche, bezüglich der Haltung, über Parameter einmal eingestellt werden. Dann wird über diesen Netzbereich automatisch die erforderliche Anzahl von Einzugsgebieten gebildet und der jeweiligen Haltung zugeordnet.
Werkzeugleiste
Am oberen Rand des Dialoges sind Schaltflächen mit folgender Bedeutung angeordnet:
Auswahl einer einzelnen Haltung: Mit der Schaltfläche
wird
die zu bearbeitende Haltung in der Grafik selektiert oder mit der
Schaltfläche
mittels der Auswahlfunktion im
Auswahldialog bestimmt.
Auswahl eines Netzbereiches: im Bereichsauswahldialog mit
der Schaltfläche
.
Der aktuell gewählte Netzbereich kann mit der Taste
in
der Grafik angezeigt werden.
Im Listenfeld oben in der Werkzeugleiste wird der Netztyp des zu erzeugenden Einzugsgebietes eingestellt. Über diesen Netztyp wird die grafische Darstellung der Text-, Symbol- und Liniengrafik des Einzugsgebietssymbols definiert.
Bauzone
Hier wird die zur Erzeugung benötigte Bauzone eingestellt. Die Bauzone dient zur Beschreibung der Flächencharakteristika verschiedener Einzugsgebietstypen. Über die Bauzone sind jedem Einzugsgebiet automatisch die Parameter Psi-Wert, Flächengruppe, Siedlungsdichte, Schmutzwasser- und gewerbliche Abflussspende zugeordnet. Die Bauzonen steuern auch die grafische Darstellung des Einzugsgebietes (Farbe, Schraffurart, ...).
Einzugsgebiet
Diese Gruppe dient zur Festlegung der geometrischen Form und der Lage der Einzugsfläche.
Der Parameter Winkel [gon]/[grd] legt den Winkel der Flächenbegrenzung am Anfangs- und Endschacht fest. Gemeint ist dabei der Winkel zwischen Haltungswinkel in Fließrichtung und Flächengrenze. Bei einer Winkelangabe von 45 Grad ist die Flächenspitze entgegengesetzt zur Fließrichtung gerichtet. Bei 135 Grad zeigt die Spitze in Fließrichtung. Als Dimension für den Winkel wird die Einstellung aus Einstellungen/Projektfenster des Basismoduls verwendet. Der Winkelwert wird nur bei Anfangs-/Endschächten und bei Einzugsflächen an einzelnen Haltungen verwendet. Sonst wird immer die Winkelhalbierende zwischen Zulauf- und Ablaufwinkel als Flächengrenze verwendet.
Mit den Einstellungen Randbreite links/-rechts wird die Flächenbreite links und rechts der Haltung, in Fließrichtung gesehen, definiert.
Der eingetragene Abflussbeiwert wird in die neu erzeugten Einzugsgebiete eingetragen.
Bez. Startnummer
Das erste neu erzeugte Einzugsgebiet erhält die hier angegebene Bezeichnung mit einem vorangestellten ‚E’. Danach wird der numerische Teil die Bezeichnung nach jedem Einzugsgebiet, um den Wert 1, erhöht.

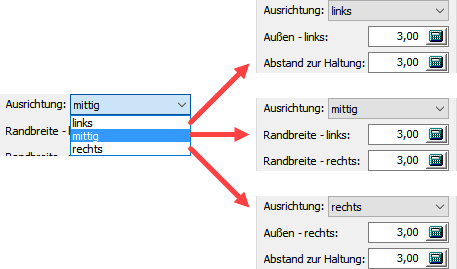

Ausrichtung
Man kann die Ausrichtung der EZG's einstellen:
- links: EZG wird links in Fließrichtung von der Haltung erzeugt
- mittig: EZG wird wie gehabt auf die Haltung mit einer linken und einer rechten Randbreite erzeugt
- rechts: EZG wird rechts in Fließrichtung von der Haltung erzeugt
Die zuletzt eingestellte Ausrichtung und die Startbezeichnung werden gespeichert.
Aktuell gewählte Netzelemente
Hier werden die über die Schaltflächen Tippen, Auswählen und Bereich aktuell ausgewählten Netzelemente
angezeigt. Über die Schaltfläche Start werden für diese Netzelemente
Einzugsgebiete mit den eingestellten Parametern erzeugt.
