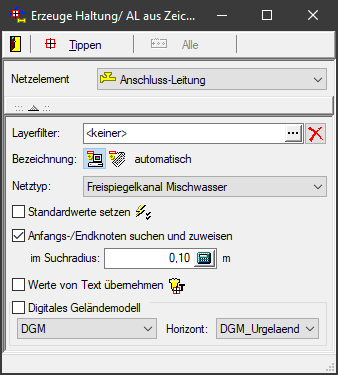

Das Erzeugen von Leitungen und Anschlussleitungen über Linien wird aktiviert über die Funktion Bearbeiten / Erzeugen / Haltung/Anschluss-Leitung über Linie.
Linien werden durch Tippen in das eingestellte Netzelement umgewandelt. Diese Funktion steht nur für das Modul Kanalplanung zur Verfügung!
Layerfilter
Über diese Einstellung wird festgelegt auf welchem Layer das Netzelement angelegt werden soll. Ist diese Einstellung leer so wird das Element auf dem Standard-Layer erzeugt. Ein eingestellter Layer kann auch wieder entfernt werden.
Bezeichnung
Mit dieser Option bestimmt die Vergabe eines Namens für das erzeugte Element. Dieser kann entweder automatisch durch das System entstehen. Oder bei manueller Vergabe wird der Benutzer dazu aufgefordert, einen eigenen Namen zu vergeben.
Netztyp
Diese Option bestimmt in welches Leitungsnetz die Haltung/Anschluss-Leitung eingepflegt werden soll.
Standardwerte setzen
Es wird der Standardwerte-Dialog geöffnet. Eingestellte Standardwerte werden bei der Erzeugung des neuen Elementes dann automatisch zugewiesen.
Anfangs-/Endknoten suchen und zuweisen
Befindet sich ein Knoten innerhalb des Radius des Anfangs-/Endpunkts der neuen Haltung/Anschlussleitung, so wird dieser automatisch dem Punkt zugewiesen.
Werte von Text übernehmen
Nach dem Erzeugen des Netzelementes kann ein Text auf der Zeichnung angetippt werden. Aus diesem können zusätzliche Daten ausgewählt und dem Element zugewiesen werden.
Digitales Geländemodell
Dem Netzelement kann bei der Erzeugung ein Digitales Geländemodell zugewiesen werden, wenn vorhanden.
