Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

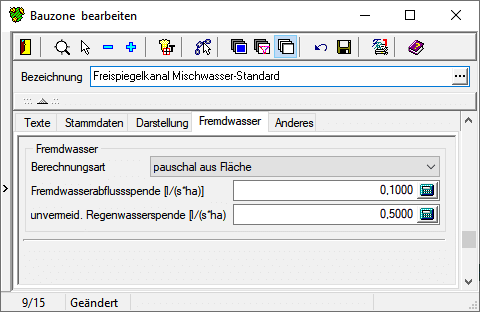

Auf dieser Registerseite sind die Parameter für die Berechnung des Fremdwassers nach ATV A118 definiert.
Eine Eingabe dieser Parameter an der Bauzone ist nur möglich wenn unter Einstellungen Hydraulik, Register Trockenwetteranfall, für die Berechnungsart aus Parameter Bauzone, eingestellt ist.
Durch die Definition dieser Parameter an jeder Bauzone besteht die Möglichkeit die Berechnung des Fremdwasseranfalls gebietsspezifisch zu gestalten.
Der Fremdwasserabfluss bei Trockenwetter wird aus der Fläche des Einzugsgebietes oder als Anteil des anfallenden Schmutzwassers berechnet. Dazu ist das Einzugsgebiet über das Attribut angeschlossen für Schmutzwasser der jeweiligen Haltung oder Anschlussleitung zu zuordnen.
Unter „Berechnungsart“ besteht einmal die Möglichkeit den Fremdwasserabfluss aus der Fläche des Einzugsgebietes und der Fremdwasserabflussspende zu berechnen. Dazu kommt der unvermeidbare Regenabfluss auf der Basis der definierten unvermeidbaren Regenwasserspende und der Einzugsgebietsfläche. Dies erfolgt bei der Einstellung pauschal aus Fläche. Der unvermeidbare Regenabfluss wird nur bei Haltungen oder Anschlussleitungen mit der Kanalart Freispiegelkanal Schmutzwasser und Druckrohrleitung Schmutzwasser wirksam. Siehe unter ATV - A 118, Punkt 4.2.
Wird die Berechnungsart „nicht berechnet“ eingestellt, so erfolgt keine Fremdwasserberechnung an den Netzelementen die mit dieser Bauzone verbunden sind.
Mit der Einstellung pauschal aus Schmutzwasser wird der Schmutzwasserabfluss pauschal über den Faktor „Anteil Schmutzwasser“ ermittelt.
Unter „Fremdwasserabflussspende“ ist die ortsspezifische Fremdwasserspende definiert.
Mit „unvermeidlich. Regenwasserspende“ wird der unvermeidbare Regenabfluss als zusätzlicher Fremdwasseranteil festgelegt.
Diese Parameter der Bauzone werden nur verwendet, wenn unter Einstellungen Hydraulik, Register Trockenwetteranfall, für die Berechnungsart aus Parameter Bauzone, eingestellt ist. Sonst gelten die globalen Einstellungen unter Einstellungen Hydraulik, Register Trockenwetteranfall.
