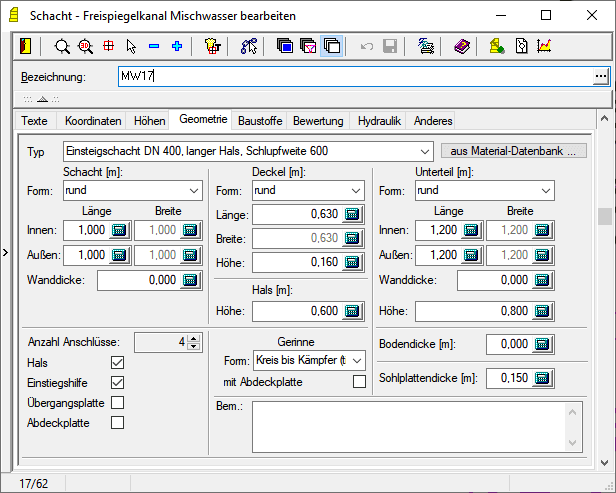

Auf dieser Registerseite können die geometrischen Daten zu den Schächten geändert werden. Zu den Einträgen, denen eine Auswahlliste zugeordnet ist, können die zulässigen Werte direkt aus einem Listenfeld entnommen werden. Den Inhalt der zur Verfügung stehenden Auswahlliste können Sie unter Verwalten/Auswahllisten verändern.
Bearbeitet werden können
Schachttyp
(Auswahlliste: Schachttypen)
Schachtform
(Auswahllisten: Schachtformen, Deckelformen, Unterteilformen)
Deckelform
Form des Unterteiles
Schachthals (Konus)
Einstiegshilfe
Übergangsplatte
Gerinne: Gerinneform, mit Abdeckplatte
Deckelform
Die Deckelformen rund, verschraubt und eckig, verschraubt werden bei den hydraulischen Berechnungen als druckdichte Deckel behandelt.
Gerinneausbildung
Die Gerinneausbildung ist u.a. eine wichtige Information zur Durchführung des hydraulischen Leistungsnachweises nach ATV A110, vgl. Hydraulik, Leistungsnachweis (nur Kanalplanung).
aus Material-Datenbank
Über die Schaltfläche aus Material-Datenbank ... kann ein Schachttyp aus einem Materialsortiment übernommen werden. Vom gewählten Schachttyp werden automatisch die Werte Schachtform, -länge und -breite in den entsprechenden Datenfeldern eingetragen. Weiterhin werden die Parameter des Deckelbauteils, Deckelform, -länge und -breite und des Schachtunterteils, Unterteilform, -länge, -breite, -höhe und -bodendicke, aus der Bauteildatenbank übernommen.
Ist am Schacht ein Schachthals -Bauteil definiert, so wird der Schachtparameter Hals gesetzt.
Das Material der Schachtbauteile Schachthals, Schachtoberteil und Schachtunterteil werden auf die Schachtbaustoffe, im Register Baustoffe, übernommen. Sind alle Materialien gleich wird dieses Material auch unter Schachtbaustoff eingetragen. Bestehen die genannten Schachtbauteile aus verschiedenen Baustoffen, so werden beim Schachtbaustoff unterschiedliche Werkstoffe eingetragen.
Schachtlänge/-breite
Erfolgen Eingaben für die Schachtlänge und -breite, so wird das im Lageplan verwendete Symbol entsprechend dieser Werte skaliert, so dass die Größendarstellung diesen Werten entspricht.
Beachte: Bei der Verwendung von zu 1:1000 abweichendem Projektmaßstab muss diese Folie skalierbar sein.
Innerhalb der Längsschnittdarstellung wird das Maß Schachtlänge zur Berechnung der Darstellung des Schachtbauwerkes verwendet.
Anzahl der Anschlüsse
Die Anzahl der Anschlüsse wird vom Programm automatisch ermittelt und hier angezeigt.
