Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

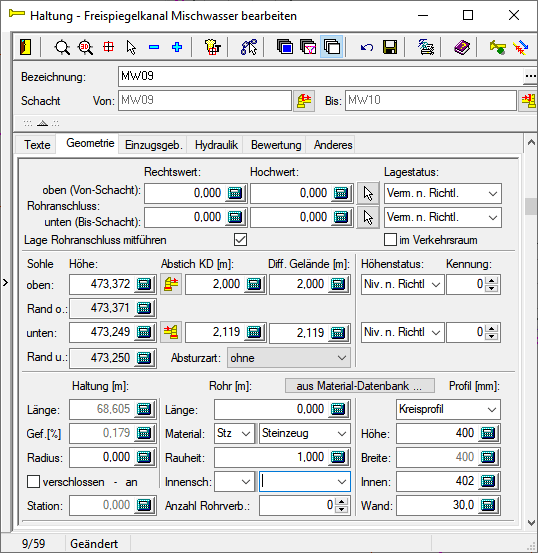

(Beispieldialog)
Auf dieser Registerseite sind die Lage- und Höhendaten
sowie Material und Profil der Haltungen zusammengefasst. Zu den
Koordinatenwerten ist jeweils eine Statusinformation anzugeben, die die Herkunft
der Werte beschreibt. Für diese Information steht eine Werteliste zur Verfügung.
Ebenso bei den Höhenstatuswerten für die Höhen. Mit dieser Schaltfläche
können Sie die Position in der Grafik
bestimmen.
Bearbeitet werden können:
Koordinaten Rohranschlusspunkt oben/Lagestatus
(Lagestatus Auswahlliste: Lagegenauigkeitsstufen)
Koordinaten Rohranschlusspunkt unten/Lagestatus
(Lagestatus Auswahlliste: Lagegenauigkeitsstufen)
Sohlhöhe oben/Abstich KD/Diff. Gelände/Höhenstatus/Kennung
(Höhenstatus Auswahlliste: Höhengenauigkeitsstufen)
Sohlhöhe unten/Abstich KD/Diff. Gelände/Höhenstatus/Kennung
(Höhenstatus Auswahlliste: Höhengenauigkeitsstufen)
Absturzart
Lage im Verkehrsraum
Haltungslänge
Gefälle
Radius (Haltung im Bogen verlegt)
Rohrlänge
Material (Auswahlliste: Material)
Rauheit
Innenschutz
Anzahl der Rohrverbindungen
Profilart
Profilhöhe (Referenzwert für Dimension)
Profilbreite und Rohrwanddicke.
Höhenstatus: Höhengenauigkeitsstufen erfolgen nach Arbeitshilfen Abwasser (siehe Punkt E1.1.2 Höhengenauigkeitsstufen)
Haltungslänge
Der Wert für Haltungslänge lässt sich nur dann eingeben, wenn der Schalter Längen berechnen unter Einstellungen/ Allgemein - netzunabhängig/ Registerkarte Allgemein/Bereich automatisch deaktiviert ist. Ist der Schalter aktiv (Standard in Kanalplanung), dann wird die Länge immer aktuell bei einer Änderung der Schachtposition bzw. ggf. Position und Anzahl von Winkelpunkten berechnet.
Die Haltungslänge wird dabei unter Verwendung der Schachtmittelpunkte und ggf. von Winkelpunkten als projizierte Länge berechnet.
Rohrlänge
Bei der Rohrlänge handelt es sich nicht um die Länge von Rohrsegmenten, sondern um die Gesamtlänge des Rohres als räumliche Länge.
Die Rohrlänge wird bei Erzeugung oder Änderung von Rohranschlusspunkten (unter Verwendung der Sohlhöhen und ggf. von Winkelpunkten) automatisch errechnet. Bei Verwendung von Rohranschlusspunkten wird die Rohrlänge erst dann berechnet, wenn sowohl am oberen als auch am unteren Ende der Rohranschluss erzeugt ist.
Sohlhöhen/Gefälle
Der Wert für Gefälle lässt sich nur dann eingeben, wenn der Schalter Gefälle berechnen unter Einstellungen/ Allgemein - netzunabhängig/ Registerkarte Allgemein/Bereich automatisch deaktiviert sind. Ist der Schalter aktiv (Standard in Kanalplanung), dann wird das Gefälle immer aktuell bei einer Änderung der Haltungssohlen bzw. der Schachtposition berechnet.
Mit den Schaltflächen
und
kann die
Haltungssohle von der Schachtsohle übernommen werden.
Material
Das Material wird unter Verwendung der Auswahlliste Material definiert.
Hinweis: Die Parameter der Auswahlliste für Material wurden erweitert. Siehe unter Verwalten/Auswahllisten.
In der neuen Auswahlliste Material ist zu jedem Material eine Rauheit definiert. Wird das Material der Haltung geändert, so wird die Rauheit des neuen Materials im Dialogfeld Rauheit eingetragen. Wird ein Material ohne Verwendung der Auswahlliste eingegeben, so wird die Rauheit im Dialog nicht geändert.
Profil/-höhe/-breite
Wird als Profil ein Standardprofil ausgewählt, ist nur die Eingabe der Profilhöhe möglich. Dieser Wert wird dann automatisch mit dem Parameter Verhältnis aus der Auswahlliste auf die Profilbreite übertragen. Nur bei Profilen mit den Breiten/Höhenverhältnis von 0.0 müssen beide Werte eingegeben werden.
Standardprofile sind:
•Kreis
•Maul
•Ei (normal, überhöht)
•Quadratisch
•Rechteckig (mit verschiedenen Höhen/breiten-Verhältnissen)
Die Profilliste ist unter Verwalten, Auswahllisten, Auswahlliste-Profil bearbeitbar.
Hinweis: Die Parameter der Auswahlliste für Profile wurden erweitert. Siehe unter Verwalten/Auswahllisten.
Hier ist der Parameter Verhältnis wirksam. Für jedes neue Profil kann in der Auswahlliste ein Breiten/Höhen-Verhältnis definiert werden. Über dieses Verhältnis wird hier automatisch aus der eingegebenen Profilhöhe die Profilbreite ermittelt. Nur bei Profilen mit dem Verhältnis 0.0 kann die Profilbreite eingegeben werden. Das unter Anschrieb eingegebene Profilkürzel wird für die grafische Beschriftung der Haltungen verwendet. Auch für das Kreisprofil gilt der definierte Parameter Anschrieb für die Beschriftung.
Der Parameter Beschreibung wird bei der Option als Langtext bei der Listenausgabe verwendet.
Hinweis: Nur Standardprofile können für eine hydraulische Berechnung herangezogen werden. Möchten Sie weitere Profile für die hydraulische Berechnung erzeugen, so ist dies mittels des Zusatzprogramms Profileditor möglich.
Abstich KD (Abstich Kanaldeckel)
Diese Werte zeigen die Tiefe zwischen den Deckelhöhen (am Schacht oben/ unten) und den Haltungssohlen (oben/unten) an. Ändert sich die Höhe von Deckel oder Sohle, so wird auch der Abstich KD neu berechnet. Wird für Abstich KD ein neuer Wert eingegeben, so wird die Haltungssohle neu ermittelt und dadurch automatisch auch der Wert für Diff. Gelände.
Diff. Gelände (Differenz Gelände)
Diese Werte zeigen die Tiefe zwischen den Geländehöhen (am Schacht oben/unten) und den Haltungssohlen (oben/unten) an. Ändert sich die Höhe von Gelände oder Sohle, so wird auch Diff. Gelände neu berechnet. Wird für Diff. Gelände ein neuer Wert eingegeben, so wird die Haltungssohle neu ermittelt und dadurch automatisch auch der Wert für Abstich KD.
Rohrdaten aus Materialdatenbank
Über die Schaltfläche aus Materialdatenbank ... können Rohrdaten aus einem Materialsortiment übernommen werden. Es werden automatisch die Werte Material, Profil, Profilhöhe, –breite und Rohrwanddicke in den entsprechenden Datenfeldern eingetragen. Bei Materialänderungen wird die zum Material definierte Rauheit, aus der Auswahlliste Material, neu im Dialog eingetragen. Unter Verwendung des Parameters Verhältnis des Profils, siehe Auswahlliste – Profile, wird aus der Profilhöhe die Profilbreite berechnet.
Rohranschlusspunkte
Prinzipiell können an dieser Stelle Koordinatenwerte eingegeben werden. Jedoch stehen im Programm eine Reihe komfortablerer Funktionen zur Änderung der Koordinaten zur Verfügung.
Dies sind:
•Berechnen, Rohranschlusspunkt
•Bearbeiten, Verschieben, Rohranschlusspunkt
•Bearbeiten, Löschen, Rohranschlusspunkt
Anzahl Rohrverbindungen
Die Anzahl der Rohrverbindungen kann komfortabel mit der Funktion Berechnen, Rohrverbindungen ermittelt werden. Sie wird zur Durchführung des hydraulischen Leistungsnachweises nach ATV A110, vgl. Hydraulik, Leistungsnachweis (nur Kanalplanung) benötigt.
Verschlossen
Hier kann man den Status „verschlossen“ angeben. Im Lageplan wird ein roter Querstrich (Symbol) dargestellt, wenn die Haltung verschlossen ist. Es ist auch möglich für den Zustand 'verschlossen' die Station des Verschlusses mit anzugeben. Das Verschluss-Symbol wird dann an dieser Station gezeichnet. Eine Station = 0.0 bedeutet wie bisher, dass das Verschluss-Symbol in Elementmitte gezeichnet wird.
Absturzart
Hier kann die vorhandene Absturzart für den Endschacht der Haltung eingestellt werden.
Folgende Einstellungen können verwendet werden:
Die eingestellte Absturzart wird sowohl im Längsschnitt –Zeichnen als auch in der Schachtskizze, Draufsicht und Geometrieskizze, dargestellt.
