Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

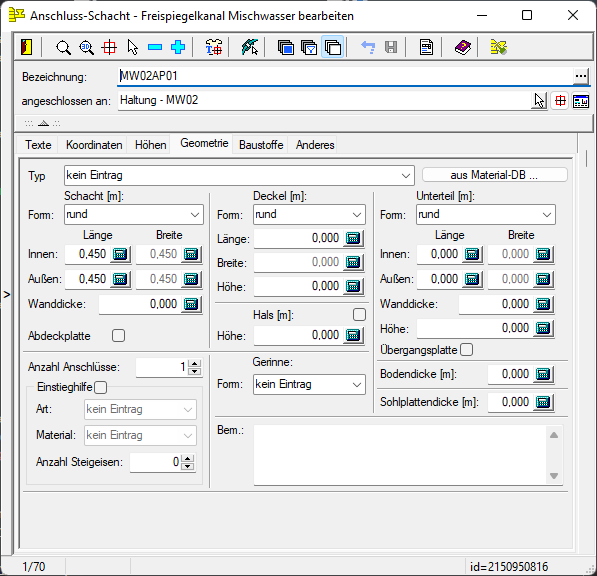

(Beispieldialog)
Auf dieser Registerseite können die geometrischen Daten zu den Anschlussschächten geändert werden. Zu den Einträgen, denen eine Auswahlliste zugeordnet ist, können die zulässigen Werte direkt aus einem Listenfeld entnommen werden. Den Inhalt der zur Verfügung stehenden Auswahlliste können Sie unter Verwalten/Auswahllisten verändern.
Bearbeitet werden können
Anschlussschachtform
(Form Auswahlliste:
Schachtformen)
Deckelform
(Form Auswahlliste: Deckelformen)
Form des Unterteiles
(Form Auswahlliste: Unterteilformen)
Anschlussschachthals (Konus)
Einstiegshilfe (Art Auswahliste: Art Steighilfe, Material, Anzahl)
Übergangsplatte
Abdeckplatte
Gerinneform
(Auswahlliste: Gerinneformen)
Anzahl der Anschlüsse
Schachtlänge/-breite
Über die Schachtlänge und die Schachtbreite werden die Zoomfaktoren des Anschlusssymbols ermittelt, wenn unter Einstellungen - Netztyp der Parameter Darstellung Anschluss-Schächte auf aus Schachtlänge/-breite eingestellt ist.
aus Material-Datenbank
Über die Schaltfläche aus Material-Datenbank... kann ein Schachttyp aus einem Materialsortiment übernommen werden. Vom gewählten Schachttyp werden automatisch die Werte Schachtform, -länge und -breite in den entsprechenden Datenfeldern eingetragen. Weiterhin werden die Parameter des Deckelbauteils, Deckelform, -länge und -breite, und des Schachtunterteils, Unterteilform, -länge, -breite, -höhe und -bodendicke, aus der Bauteildatenbank übernommen.
Ist am Schacht ein Schachthals-Bauteil definiert, so wird der Schachtparameter Hals gesetzt.
Das Material der Schachtbauteile Schachthals, Schachtoberteil und Schachtunterteil werden auf die Schachtbaustoffe, im Register Baustoffe, übernommen. Sind alle Materialien gleich wird dieses Material auch unter Schachtbaustoff eingetragen. Bestehen die genannten Schachtbauteile aus verschiedenen Baustoffen, so werden beim Schachtbaustoff unterschiedliche Werkstoffe eingetragen.
