Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

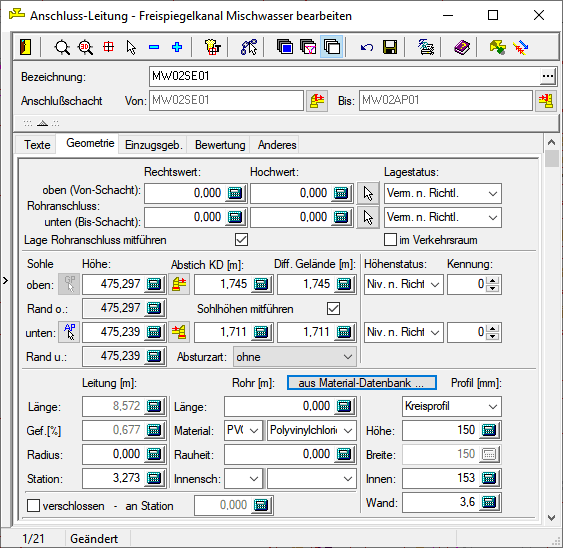

(Beispieldialog)
Auf dieser Registerseite sind die Lage- und Höhendaten
sowie Material und Profil der Anschlussleitungen zusammengefasst. Zu den
Koordinatenwerten ist jeweils eine Statusinformation anzugeben, die die Herkunft
der Werte beschreibt. Für diese Information steht eine Werteliste zur Verfügung.
Mit dieser Schaltfläche
können Sie die Position in der Grafik
bestimmen.
Bearbeitet werden können
Koordinaten Rohranschlusspunkt oben/Lagestatus
(Lagestatus Auswahlliste: Lagegenauigkeitsstufen)
Koordinaten Rohranschlusspunkt unten/Lagestatus
Sohlhöhe oben/Abstich KD/Diff. Gelände/Höhenstatus/Kennung
(Höhenstatus Auswahlliste: Höhengenauigkeitsstufen)
Sohlhöhe unten/Abstich KD/Diff. Gelände/Höhenstatus/Kennung
Absturzart
Lage im Verkehrsraum
Anschlussleitungslänge
Gefälle
Radius (Haltung im Bogen verlegt)
Rohrlänge
Material
(Auswahlliste: Material)
Rauheit
Innenschutz
Profilart
Profilhöhe (Referenzwert für Dimension)
Profilbreite
Wandstärke
Höhenstatus: Höhengenauigkeitsstufen erfolgen nach Arbeitshilfen Abwasser (siehe Punkt E1.1.2 Höhengenauigkeitsstufen)
Sohlhöhen/Länge/Gefälle
Ist der Anschlussschacht am Ende der aktuellen
Anschlussleitung ein Anschlusspunkt, dann kann der Wert für die Sohle
unten über den Knopf
berechnet werden. Hierfür wird die
Sohlhöhe des Netzelementes an welchem angeschlossen wurde, an der Position des
Anschlusspunktes ermittelt.
Über den Knopf
kann der Gebäudepunkt durch Vorgabe eines
Gefällewertes berechnet werden. Dies ist nur möglich, wenn die automatische
Berechnung des Gefälles deaktiviert ist (vgl. Einstellungen,
Allgemein).
Zur Berechnung von Sohlhöhen der Anschlussleitungen steht außerdem die Funktion Berechnen, Höhe Anschlusspunkt zur Verfügung.
Die Werte für Länge und Gefälle lassen sich nur dann eingeben, wenn die Schalter Gefälle berechnen bzw. Längen berechnen unter Einstellungen/ Allgemein/ Registerkarte Allgemein automatisch deaktiviert sind. Sind die Schalter aktiv (Standard in KanalProjekt), dann wird die Länge bzw. das Gefälle immer aktuell bei einer Änderung der Haltungssohlen bzw. der Schachtposition berechnet.
Mit den Schaltflächen
und
können
die Haltungssohlen von der Anschlussschachtsohlen übernommen werden.
Material
Das Material wird unter Verwendung der Auswahlliste Material definiert.
Hinweis: Die Parameter der Auswahlliste für Material wurden erweitert. Siehe unter Verwalten/Auswahllisten.
In der neuen Auswahlliste Material ist zu jedem Material eine Rauheit definiert. Wird das Material der Haltung geändert, so wird die Rauheit des neuen Materials im Dialogfeld Rauheit eingetragen. Wird ein Material ohne Verwendung der Auswahlliste eingegeben, so wird die Rauheit im Dialog nicht geändert.
Profil/-höhe/-breite
Wird als Profil ein Standardprofil ausgewählt, ist nur die Eingabe der Profilhöhe möglich. Dieser Wert wird dann automatisch mit dem Parameter Verhältnis aus der Auswahlliste auf die Profilbreite übertragen. Nur bei Profilen mit den Breiten/Höhenverhältnis von 0.0 müssen beide Werte eingegeben werden.
Standardprofile sind:
•Kreis
•Maul
•Ei (normal, überhöht)
•Quadratisch
•Rechteckig (mit verschiedenen Höhen/breiten-Verhältnissen)
Die Profilliste ist unter Verwalten, Auswahllisten, Auswahlliste-Profil bearbeitbar.
Hinweis: Die Parameter der Auswahlliste für Profile wurden erweitert. Siehe unter Verwalten/Auswahllisten.
Hier ist der neue Parameter Verhältnis wirksam. Für jedes neue Profil kann in der Auswahlliste ein Breiten/Höhen-Verhältnis definiert werden. Über dieses Verhältnis wird hier automatisch aus der eingegebenen Profilhöhe die Profilbreite ermittelt. Nur bei Profilen mit dem Verhältnis 0.0 kann die Profilbreite eingegeben werden. Das unter Anschrieb eingegebene Profilkürzel wird für die grafische Beschriftung der Haltungen verwendet. Auch für das Kreisprofil gilt der definierte Parameter Anschrieb für die Beschriftung.
Der Parameter Beschreibung wird bei der Option als Langtext bei der Listenausgabe verwendet.
Abstich KD (Abstich Kanaldeckel)
Diese Werte zeigen die Tiefe zwischen den Deckelhöhen (am Schacht oben/ unten) und den Haltungssohlen (oben/unten) an. Ändert sich die Höhe von Deckel oder Sohle, so wird auch der Abstich KD neu berechnet. Wird für Abstich KD ein neuer Wert eingegeben, so wird die Haltungssohle neu ermittelt und dadurch automatisch auch der Wert für Diff. Gelände.
Diff. Gelände (Differenz Gelände)
Diese Werte zeigen die Tiefe zwischen den Geländehöhen (am Schacht oben/ unten) und den Haltungssohlen (oben/unten) an. Ändert sich die Höhe von Gelände oder Sohle, so wird auch Diff. Gelände neu berechnet. Wird für Diff. Gelände ein neuer Wert eingegeben, so wird die Haltungssohle neu ermittelt und dadurch automatisch auch der Wert für Abstich KD.
Rohrdaten aus Materialdatenbank
Über die Schaltfläche aus Materialdatenbank... können Rohrdaten aus einem Materialsortiment übernommen werden. Es werden automatisch die Werte Material, Profil, Profilhöhe, -breite und Rohrwanddicke in den entsprechenden Datenfeldern eingetragen. Bei Materialänderungen wird die zum Material definierte Rauheit, aus der Auswahlliste Material, neu im Dialog eingetragen. Unter Verwendung des Parameters Verhältnis des Profils, siehe Auswahlliste - Profile, wird aus der Profilhöhe die Profilbreite berechnet.
verschlossen
Hier kann man den Status „verschlossen“ angeben. Im Lageplan wird ein roter Querstrich (Symbol) dargestellt, wenn die Anschlussleitung verschlossen ist.
Es ist auch möglich für den Zustand 'verschlossen' die Station des Verschlusses mit anzugeben. Das Verschluss-Symbol wird dann an dieser Station gezeichnet. Eine Station = 0.0 bedeutet wie bisher, dass das Verschluss-Symbol in Elementmitte gezeichnet wird.
Absturzart
Hier kann die vorhandene Absturzart für den Endschacht der Anschlussleitung eingestellt werden.
Folgende Einstellungen können verwendet werden:
Die eingestellte Absturzart wird sowohl im Längsschnitt –Zeichnen als auch in der Schachtskizze, Draufsicht und Geometrieskizze, dargestellt.
