Geometrie

Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

Anfang

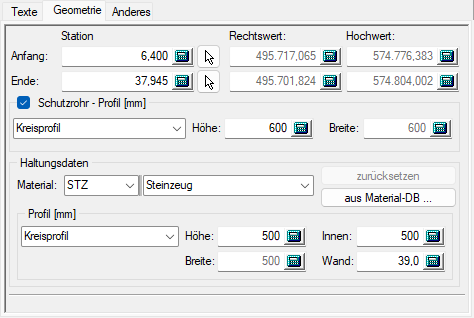

Unter Station kann die Anfangsstation eingegeben werden.

Mit dieser Schaltfläche  können Sie die Position in der Grafik bestimmen.

Unter Rechts- und Hochwert werden die Koordinaten zur eingetragenen Anfangsstation angezeigt. Achtung bei Änderung werden diese erst nach abspeichern aktualisiert!

Ende

Unter Station kann die Endstation eingegeben werden.

Mit dieser Schaltfläche  können Sie die Position in der Grafik bestimmen.

Unter Rechts- und Hochwert werden die Koordinaten zur eingetragenen Endstation angezeigt. Achtung bei Änderung werden diese erst nach abspeichern aktualisiert!

Schutzrohr

Hier kann ein Schutzrohr/-raum im Bereich des Segments definiert werden. Es können Profil/-höhe/-breite eingegeben werden, um diesen genauer zu beschreiben.

Haltungs-/Anschluss-Leitungsdaten

Hier können die Daten im Bereich des Segments, geändert werden.

Material

Das Material wird unter Verwendung der Auswahlliste Material definiert.
Diese kann unter Verwalten, Auswahllisten, Auswahlliste-Material bearbeitet werden. Siehe unter Verwalten/Auswahllisten.

Profil/-höhe/-breite/Innen/Wand

Wird als Profil ein Standardprofil ausgewählt, ist nur die Eingabe der Profilhöhe möglich. Dieser Wert wird dann automatisch mit dem Parameter Verhältnis aus der Auswahlliste auf die Profilbreite übertragen. Nur bei Profilen mit den Breiten/Höhenverhältnis von 0.0 müssen beide Werte eingegeben werden.

Standardprofile sind:

•      Kreis

•      Maul

•      Ei (normal, überhöht)

•      Quadratisch

•      Rechteckig (mit verschiedenen Höhen/breiten-Verhältnissen)

Die Profilliste ist unter Verwalten, Auswahllisten, Auswahlliste-Profil bear­beitbar.

Hinweis: Die Parameter der Auswahlliste für Profile wurden erweitert. Siehe unter Verwalten/Auswahllisten.

Hier ist der Parameter Verhältnis wirksam. Für jedes neue Profil kann in der Auswahlliste ein Breiten/Höhen-Verhältnis definiert werden. Über dieses Verhältnis wird hier automatisch aus der eingegebenen Profilhöhe die Profilbreite ermittelt. Nur bei Profilen mit dem Verhältnis 0.0 kann die Profilbreite eingegeben werden. Das unter Anschrieb eingegebene Profilkürzel wird für die grafische Beschriftung der Segmente verwendet. Auch für das Kreisprofil gilt der definierte Parameter Anschrieb für die Beschriftung.

Der Parameter Beschreibung wird bei der Option als Langtext bei der Listenausgabe verwendet.
