Höhen

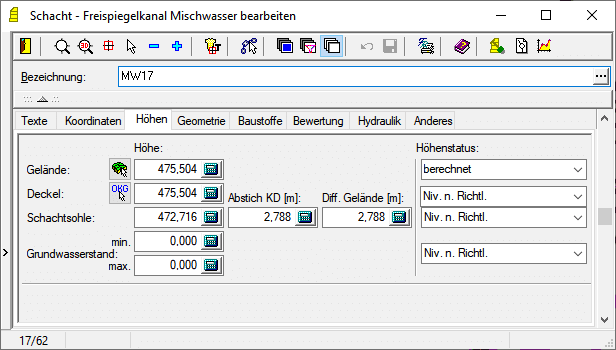

Auf dieser Registerseite sind die Höhendaten der Schächte zusammen­gefasst. Zu den Höhenwerten ist jeweils eine Statusinformation anzugeben, die die Herkunft der Werte beschreibt. Für diese Information steht eine Werte­liste zur Verfügung.

Bearbeitet werden können

Geländehöhe/Höhenstatus

Deckelhöhe (Oberkante) /Höhenstatus

Schachtsohle (in Schachtmitte)/Abstich KD/Diff. Gelände/Höhenstatus

Grundwasserstand min und max/Höhenstatus

Die Geländehöhe kann mit der Schaltfläche  aus einem geladenen digitalen Geländemodell ermittelt werden (nicht Kanalkataster).

Mit der Schaltfläche   kann die Geländehöhe auf die Deckelhöhe übertra­gen werden.

Höhenstatus: Höhengenauigkeitsstufen erfolgen nach Arbeitshilfen Abwasser (siehe Punkt E1.1.2 Höhengenauigkeitsstufen)

Schachtsohle

Die Schachtsohle wird hier als tiefste anliegende Haltungssohle angezeigt, insofern keine separate Eingabe erfolgte. Es wird vom Programm überwacht, dass die Schachtsohle nicht höher liegt, als eine der anschließenden Haltungen.

Wird für die Schachtsohle ein Wert oberhalb der tiefsten Rohrsohle einge­geben, so erfolgt, außer bei der Schachtart 'Vakuumschacht', eine Abfrage ob die tiefer liegenden Rohrsohlen auf die Schachtsohle angehoben werden sollen.

Bei Nein wird die Eingabe der Sohlehöhe nicht wirksam.

Berücksichtigen Sie dies bei der Eingabe der Daten. Es ist sinnvoll zuerst die Haltungssohlen und erst dann die Schachtsohlen einzugeben.

Für eine Vorgehensweise zur Übernahme von Vermessungsdaten (Aufmass der Schachtsohle) existiert eine Voreinstellung Haltungssohle von Schacht­sohle übernehmen innerhalb der Einstellungen, Allgemein.

Handelt es sich bei der Schachtart/Funktion um einen Vakuumschacht erfolgt keine automatische Berechnung der Sohlhöhe.

Abstich KD (Abstich Kanaldeckel)

Dieser Wert zeigt die Tiefe zwischen der Deckelhöhe und der Schachtsohle an. Ändert sich einer der beiden Werte, so wird auch der Abstich KD neu berechnet. Wird für Abstich KD ein neuer Wert eingegeben, so wird die Schachtsohle neu ermittelt und dadurch automatisch auch der Wert für Diff. Gelände.

Diff. Gelände (Differenz Gelände)

Dieser Wert zeigt die Tiefe zwischen der Geländehöhe und der Schachtsohle an. Ändert sich einer der beiden Werte, so wird auch Diff. Gelände neu berechnet. Wird für Diff. Gelände ein neuer Wert eingegeben, so wird die Schachtsohle neu ermittelt und dadurch automatisch auch der Wert für Abstich KD.

Grundwasserstand

Die hier eingegebenen Werte werden bei der Erstellung eines Längsschnittes zur Darstellung einer Grundwasserlinie/eines Grundwasserbereiches berück­sichtigt.
