Höhen

Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

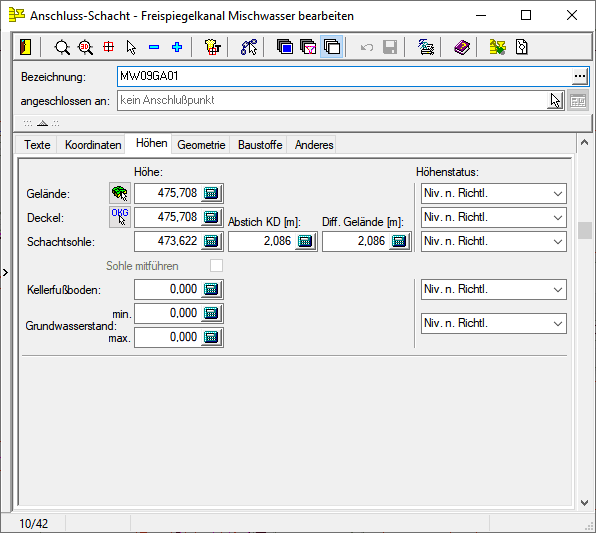

(Beispieldialog)

Auf dieser Registerseite sind die Höhendaten der Schächte zusammen­gefasst. Zu den Höhenwerten ist jeweils eine Statusinformation anzugeben, die die Herkunft der Werte beschreibt. Für diese Information steht eine Werte­liste zur Verfügung.

Bearbeitet werden können

(Lagestatus Auswahlliste: Höhengenauigkeitsstufen)

Geländehöhe/Höhenstatus

Deckelhöhe (Oberkante) /Höhenstatus

Schachtsohle (in Schachtmitte) /Abstich KD/Diff. Gelände/Höhenstatus

Höhe des Kellerfußbodens des angeschlossenen Gebäudes/Höhenstatus

Grundwasserstand min und max/Höhenstatus

Die Geländehöhe kann mit der Schaltfläche  aus einem geladenen digitalen Geländemodell ermittelt werden.

Mit der Schaltfläche  kann die Geländehöhe auf die Deckelhöhe über­tragen werden.

Höhenstatus: Höhengenauigkeitsstufen erfolgen nach Arbeitshilfen Abwasser (siehe Punkt E1.1.2 Höhengenauigkeitsstufen)

Abstich KD (Abstich Kanaldeckel)

Dieser Wert zeigt die Tiefe zwischen der Deckelhöhe und der Schachtsohle an. Ändert sich einer der beiden Werte, so wird auch der Abstich KD neu berechnet. Wird für Abstich KD ein neuer Wert eingegeben, so wird die Schachtsohle neu ermittelt und dadurch automatisch auch der Wert für Diff. Gelände.

Diff. Gelände (Differenz Gelände)

Dieser Wert zeigt die Tiefe zwischen der Geländehöhe und der Schachtsohle an. Ändert sich einer der beiden Werte, so wird auch Diff. Gelände neu berechnet. Wird für Diff. Gelände ein neuer Wert eingegeben, so wird die Schachtsohle neu ermittelt und dadurch automatisch auch der Wert für Abstich KD.
