Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

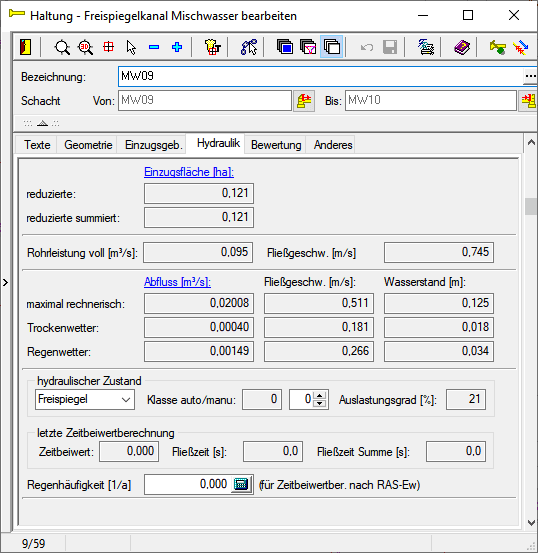

(Beispieldialog)
Auf dieser Registerseite können Sie den Verzweigungsanteil der Haltung, bei alten Projekten mit festen Verzweigungsanteilen, eingeben. Die Berechnungsgrundlagen und die hydraulischen Ergebnisdaten zu den Haltungen werden angezeigt.
Bearbeitet werden kann:
Verzweigungsanteil
Hydraulischer Zustand
(Auswahlliste: Auslastungskennziffern)
Hydraulische Ergebnisse
Die an die Haltung angeschlossenen Sonderbauwerke, wie Drosseln, Wehre und Pumpen, werden als Kommentar zur hydraulischen Berechnung angezeigt.
Die am Endschacht der Haltung angeschlossenen Einleitungsstellen werden hier mit ihrem Wasserstand als Kommentar angegeben.
Weiterhin angezeigt werden die Abflussmenge, die Fliessgeschwindigkeit und der Wasserstand über Rohrsohle.
maximal rechnerisch
Bei allen hydraulischen Berechnungen werden hier die Abflussparameter die zum Zeitpunkt des maximalen Wasserstandes, der während der Berechnung aufgetreten ist, angegeben.
Bei einer instationären Berechnung erfolgt die Registrierung dieser Abflusswerte zu unterschiedlichen Zeiten, da dieser Zustand für jede Haltung zu einem anderen Zeitpunkt eintritt.
Bei dieser Berechnungsmethode ist das Berechnungsprotokoll, das nach jedem Berechnungsintervall ausgegeben wird, aussagekräftiger. Alternativ kann auch die Durchflussganglinie der jeweiligen Haltung ausgewertet werden.
Trockenwetter
Bei allen hydraulischen Berechnungen wird der Trockenwetterabfluss der Haltung (Schmutzwasser + Fremdwasser) und von den angeschlossenen Anschlüssen hier angegeben.
Regenwetter
Diese Abflussparameter haben in Abhängigkeit von der durchgeführten hydraulischen Berechnung einen unterschiedlichen Inhalt.
Nach einer Schmutzwasserberechnung sind diese Werte gleich 0.0.
Nach einer Zeitbeiwertberechnung wird hier die ermittelte Regenwassermenge, mit den vorhandenen konstanten Regenwasserzuläufen, angegeben. Die Summe von Trocken- und Regenwetter ergibt die maximale Abflussmenge.
Nach einer instationären Berechnung wird hier die Regenwassermenge am Ende des letzten Berechnungsintervalls angegeben. Aus dieser Regenwassermenge kann nur bei der Verwendung von Blockregen der Wert für maximal rechnerisch berechnet werden.
Hydraulischer Zustand
Der aktuelle hydraulische Zustand der Haltung wird bei jeder hydraulischen Berechnung neu ermittelt und hier angezeigt. Eine Veränderung ist hier möglich. Zu beachten ist, dass die vorgenommene Veränderung durch die nächste hydraulische Berechnung der Haltung verändert werden kann.
Verzweigungsanteil
Bei neuen Projekten (ab Version 7.0) ist die Vorgabe eines Verzweigungsanteils nicht mehr erforderlich. Dieser wird vom Programm automatisch berechnet.
Bearbeitet werden kann der Verzweigungsanteil nur, wenn unter Einstellungen Hydraulik, auf der Registerkarte Allgemein der Schalter "Vorhandene Verzweigungsfaktoren verwenden" aktiviert ist und die Haltung zu einer Verzweigung gehört.
Berechnung des Auslastungsgrad erfolgt nach den globalen Einstellungen entweder als Qteil zu Qvoll oder als Tteil zu Tvoll.
Letzte Zeitbeiwertberechnung
Die letzte Zeitbeiwertberechnung ist die Angabe des berechneten Zeitbeiwertes der Fließzeit und der Fließzeit Summe aus der letzten Zeitbeiwertberechnung. Wenn noch keine Zeitbeiwertberechnung durchgeführt wurde, so sind diese Werte gleich 0.0
