Ingrada®

Der Ingrada^® - Import ist ein separates AddOn, bei dessen Lizenzierung kann die Funktionalität über das Menü Kanal / Import / Ingrada^® ausgeführt werden.

Mit dieser Importfunktion können Daten aus dem System Ingrada^®/ Geograf^® im GRAFBAT-Format (*.OUT) sowie dem Ingrada-Austauschformat (*.ING) eingelesen werden.

Wichtig ist dabei das Vorhandensein der Datenbank-Datei (*.ING). Aus dieser werden die Kanaldaten der Schächte und Haltungen übernommen sowie die Netztopologie aufgebaut. Die Grafikdatei (*.OUT) liefert die Schachtkoordinaten. Grundsätzlich ist ein Import auch ohne eine vorhandene *.OUT-Datei möglich.

Es werden dabei sowohl geometrische, beschreibende als auch hydraulische Daten übernommen.

Ingrada^® arbeitet vorrangig mit Kodierungen. Diese Kodierungen müssen durch Entsprechungen im Klartext ersetzt werden. Diese werden Tabellendefinitionen im mitgelieferten Stammdatenverzeichnis entnommen.

Die Zuordnung zu vorhandenen Netzelementen erfolgt über die Elementbezeichnung, z. B. die Schachtbezeichnung.

Es ist einstellbar, wie mit schon vorhandenen Elementen umgegangen werden soll. Diese können überschrieben oder beibehalten werden.

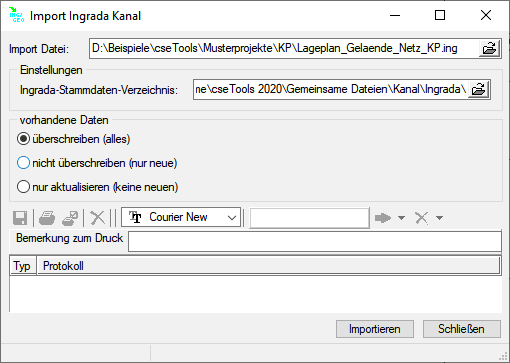

Es ist die zu importierende Datei zu wählen. Die Datei hat standardmäßig die Dateierweiterung *.ING.

Einstellungen

Hier kann das Stammdatenverzeichnis für die Ingrada^® Kodierungstabellen ausgewählt werden. Das Default-Verzeichnis ist voreingestellt. Sie müssen diese Einstellung nur ändern, wenn sie mit abweichenden Kodierungstabellen arbeiten möchten.

Vorhandene Daten

Nach Auswahl der Datei wird im Dialogbereich vorhandenen Daten der Importmodus festgelegt.

Mit diesen Optionen wird das Importverhalten bezogen auf bereits vorhandene Objekte geregelt. Die Optionen setzen jeweils folgende Bedingungen:

überschreiben (alles)

Alle Elemente werden erzeugt. Im Projekt bereits vorhandene Objekte werden überschrieben.

nicht überschreiben (nur neue)

Fortführung des Bestandes. Es werden nur Objekte erzeugt, die im Projekt noch nicht vorhanden sind. Im Projekt bereits vorhandene Objekte werden ignoriert. Auch Datenelemente, die bei den im Projekt vorhandenen Objekten noch nicht zugeordnet sind werden nicht geschrieben.

nur aktualisieren (keine neuen)

Update der vorhandenen Objekte. Es werden nur die bereits im Projekt vorhandenen Objekte berücksichtigt. Neue Elemente werden nicht erzeugt. Es werden die Daten aus der Quelldatei, einschließlich noch nicht zugeordneter Daten geschrieben.

Bemerkungen zum Druck

Zum Ausdrucken des Protokolls kann hier eine zusätzliche Bemerkung angegeben werden, die auf dem Ausdruck mit erscheint.

Über die Schaltfläche Importieren wird der Importvorgang gestartet. Dabei werden ggf. Hinweise im Protokoll gespeichert. Hinweise enthalten den Namen des Netzelementes sowie einen Hinweistext.

Im Anschluss an den Importvorgang erfolgt ein Hinweis über die Anzahl der importierten Elemente.
