Der Ingrada® - Export ist ein separates AddOn, bei dessen Lizenzierung kann die Funktionalität über das Menü Kanal / Export / Ingrada® ausgeführt werden.
Mit dieser Exportfunktion können Daten an das System Ingrada®/ Geograf® im GRAFBAT-Format (*.OUT) sowie dem Ingrada-Austauschformat (*.ING) übergeben werden.
Dabei werden die Kodierungen des AKIA-Kataloges umgesetzt.
Bsp.: Kodierung 1850 beschreibt einen Freispiegelkanal Mischwasser mit dem Status geplant. Dementsprechend wird eine Haltung mit Status geplant und Kanalart gleich ‚Freispiegelkanal Mischwasser’ mit der Kodierung 1850 geschrieben.
Im Speziellen werden auch abgewinkelte Haltungsverläufe (mit Winkelpunkten) bzw. bogenförmige Haltungsverläufe übertragen. Für die Winkelpunkte werden Punkte erzeugt mit dem Namensvorsatz „WV__“ und einer laufenden Nummer, die automatisch gebildet wird.

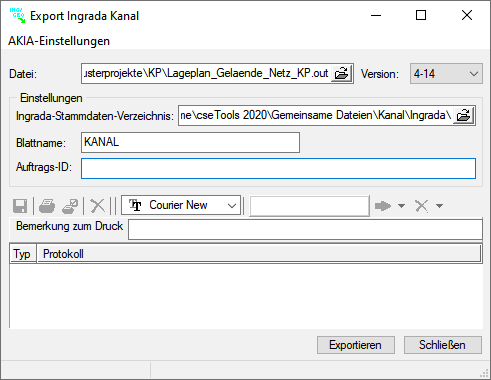

Es ist die zu exportierende Datei zu wählen. Die Datei hat standardmäßig die Dateierweiterung *.OUT. Zusätzlich wird eine gleichnamige Datei im Ingrada-Austauschformat (*.ING) erzeugt.
Hinweis
Haltungsbezeichnungen (Ingrada-Feld: Ident) müssen ganzzahlig sein. Deshalb wird folgendermaßen vorgegangen:
1. Haltungsbezeichnung im Basissystem ist ganzzahlig:
a. Ident: Haltungsbezeichnung
b. Haltungsnummer: hist. Haltungsbezeichnung
2. Haltungsbezeichnung im Basissystem ist NICHT ganzzahlig:
a. Ident: Basissystem-Objektnummer
b. Haltungsnummer: Haltungsbezeichnung
Einstellungen
Die GRAFBAT-Datei enthält im Kopf der Datei allgemeine beschreibende Informationen. Wenn gewünscht können dafür Vorgaben gemacht werden.
- Blattname: Für die Blatt kann eine Vorgabe vorgenommen werden.
- Auftrags-ID: Dient zur Beschreibung des zu erzeugenden Auftrages.

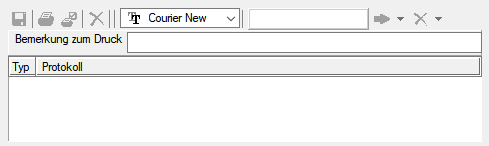

Bemerkungen zum Druck
Zum Ausdrucken des Protokolls kann hier eine zusätzliche Bemerkung angegeben werden, die auf dem Ausdruck mit erscheint.
|
Schaltfläche |
|
Speichern der Protokollmeldungen in eine Datei |
|
Schaltfläche |
|
Drucken der Protokollmeldungen |
|
Schaltfläche |
|
Protokoll drucken mit Auswahl |
|
Schaltfläche |
|
Löschen der Protokollmeldungen |
Über die Schaltfläche Exportieren wird der Exportvorgang gestartet. Dabei werden ggf. Hinweise im Protokoll gespeichert.
Im Anschluss an den Exportvorgang erfolgt ein Hinweis über die Anzahl der exportierten Elemente.

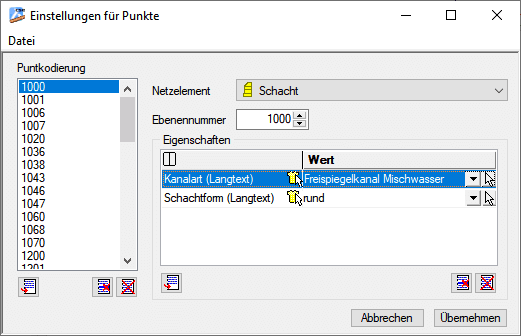

AKIA-Einstellungen
Hier können Einstellungen vorgenommen bzw. geändert werden, wie Kodierungen von Punkten, Linien bzw. Objekten des AKIA-Kataloges interpretiert werden sollen. Einstellungen können in Datei gespeichert und aus Datei gelesen werden.
Diese Einstellungen werden sowohl für den Import als auch Export verwendet.
Hinweis: In den vorhandenen Zuordnungen wurden Linien generell als Leitungen mit einer entsprechenden Art/Funktion zugeordnet. Somit entstehen sowohl Hauptleitungen als auch Anschlussleitungen als Leitungen. Innerhalb vom Basissystem können auch Anschluss-Leitungen als Netzelement verwaltet werden. Dies wurde im Interesse einer möglichst konformen Abbildung der AKIA-Vorgaben nicht zugeordnet.
Kodierung
Die Kodierungen beinhalten den Bereich 2000 bis 2499. Innerhalb dieses Bereiches kann festgelegt werden, welches Netzelement aus der Kodierung erzeugt werden soll. Außerdem können Standardeigenschaften festgelegt werden.
|
Schaltfläche |
|
Hinzufügen einer neuen Kodierung |
|
Schaltfläche |
|
Löschen der aktuellen Kodierung |
|
Schaltfläche |
|
Löschen aller Kodierungen |
Netzelement
Das gewünschte Netzelement kann aus der aktuellen Liste ausgewählt werden.
Eigenschaften
|
Schaltfläche |
|
Hinzufügen einer neuen Zeile zur Eingabe von Attribut und Wert |
|
Schaltfläche |
|
Löschen der aktuellen Zeile |
|
Schaltfläche |
|
Löschen aller Zeilen |
|
Schaltfläche |
|
Auswahl des gewünschten Attributes |
Beim Verlassen des Dialoges werden die Einstellungen automatisch unterhalb des aktuellen Vorlageverzeichnisses gespeichert.
Ebenennummer:
Die Elemente werden über die Kodierungen zugeordnet. Hier wird die Ebenenummer laut AKIA-Katalog angegeben.
