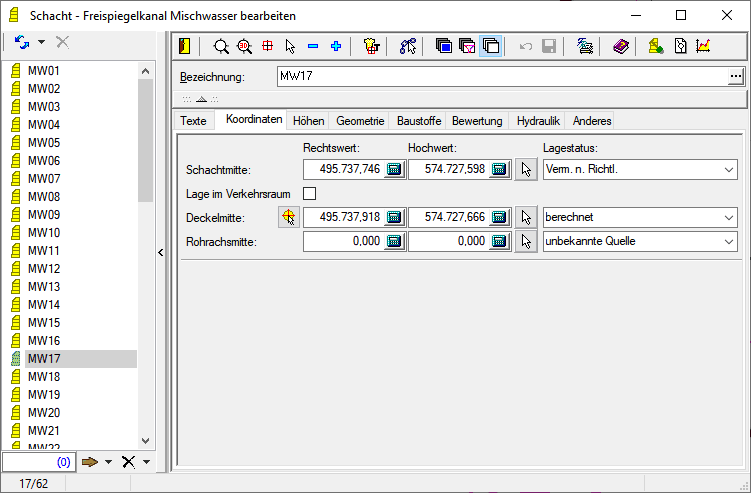

Auf dieser Registerseite sind die Lagedaten der Schächte zusammengefasst. Zu den Koordinatenwerten ist jeweils eine Statusinformation anzugeben, die die Herkunft der Werte beschreibt. Für diese Information steht eine Werteliste zur Verfügung.
Bearbeitet werden können
Koordinaten Schachtmitte
Koordinaten Deckelmitte
Koordinate Rohrachsschnittpunkt
Lage im Verkehrsraum
Die Koordinaten der Deckelmitte können mit der Schaltfläche
von
der Schachtmitte übernommen werden. Mit dieser Schaltfläche
können Sie die Position in der Grafik
bestimmen.
Auswahlliste zu Lagestatus: Lagegenauigkeitsstufen
Prinzipiell können an dieser Stelle Koordinatenwerte eingegeben werden. Jedoch stehen im Programm eine Reihe komfortablerer Funktionen zur Änderung der Koordinaten zur Verfügung.
Dies sind:
•Bearbeiten, Erzeugen, Schachtdeckel
•Bearbeiten, Verschieben eines Netzelementes (Nutzung aller konstruktiven Möglichkeiten)
•Bearbeiten, Verschieben relativ (um einen Vektor verschieben)
•Bearbeiten, Verschieben aus Koordinatenaufnahme
•Bearbeiten, Verschieben, Schachtdeckel
•Berechnen, Schachtdeckel
•Berechnen, Rohrachsschnittpunkt
