Koordinaten

Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

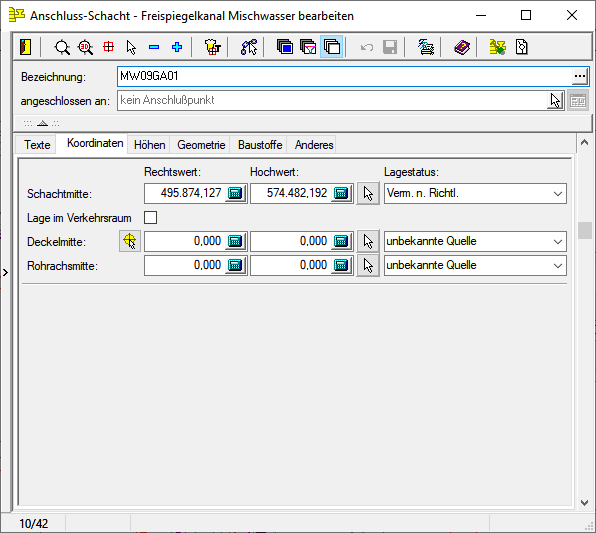

(Beispieldialog)

Auf dieser Registerseite sind die Lagedaten der Schächte zusammen­gefasst. Zu den Koordinatenwerten ist jeweils eine Statusinformation anzugeben, die die Herkunft der Werte beschreibt. Für diese Information steht eine Auswahlliste zur Verfügung.

Bearbeitet werden können

Koordinaten Schachtmitte

(Lagestatus Auswahlliste: Lagegenauigkeitsstufen)

Koordinaten Deckelmitte

(Lagestatus Auswahlliste: Lagegenauigkeitsstufen)

Koordinate Rohrachsschnittpunkt

Lage im Verkehrsraum

Die Koordinaten der Deckelmitte können mit der Schaltfläche  von der Anschlussschachtmitte übernommen werden. Mit dieser Schaltfläche  können Sie die Position in der Grafik bestimmen.

Prinzipiell können an dieser Stelle Koordinatenwerte eingegeben werden. Jedoch stehen im Programm eine Reihe komfortablere Funktionen zur Änderung der Koordinaten zur Verfügung.

Dies sind:

•      Bearbeiten, Verschieben eines Netzelementes (Nutzung aller konstruktiven Möglichkeiten)

•      Bearbeiten, Verschieben relativ (um einen Vektor verschieben)

•      Bearbeiten, Verschieben aus Koordinatenaufnahme
