Hinweis: Diese Funktion wird bereitgestellt, wenn im Projekt Achsdaten erkannt werden. Die Möglichkeit zur Berechnung der Höhe steht nicht unter jeder Plattform zur Verfügung.
Die Berechnung des Lagebezuges sowie der Höhe auf der Straßenoberfläche durch Übernahme von einer vorhandenen Trasse/Achse wird durchgeführt unter der Funktion Berechnen / Lage und Höhe aus Strasse.
Der Lagebezug ist am Schacht, Anschluss-Schacht, Winkelpunkt sowie an Bauwerken ermittelbar. Dabei werden die Station und der seitliche Abstand des Elementes zur Trasse/Achse ermittelt.
Winkelpunkte entstehen dabei durch die Verwendung von Kanalbestandserfassung oder Kanalkataster.
Bauwerke sind bearbeitbar, wenn das Modul Sonderbauwerke gestartet ist.

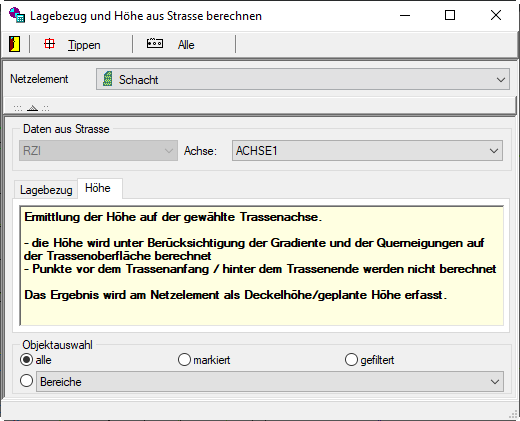

Die Höhe auf der Straßenoberfläche wird für Schacht und Anschluss-Schacht berechnet und als Deckelhöhe übernommen.

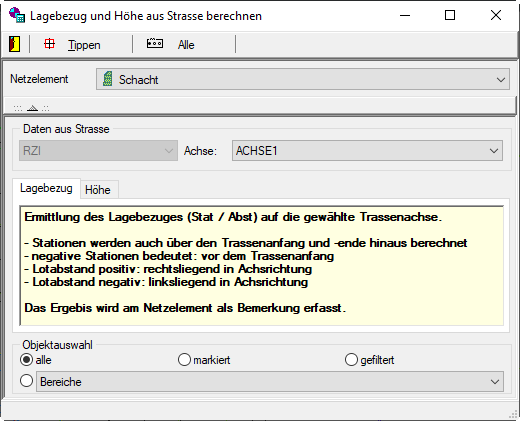

Es ist zunächst aus dem Listenfeld Netzelement das zu berechnende Netzelement auszuwählen.
In der Gruppe Daten aus Strasse kann aus den in diesem Projekt vorhandenen Trassen/Achsen gewählt werden.
Mit einer weiteren Optionsgruppe können die zu berechnenden Kanalelemente auf markierte oder gefilterte beschränkt werden.
Die Berechnung wird mit der Schaltfläche
komplett oder mit der Schaltfläche
für
einzelne Elemente durchgeführt, die dann in der Grafik zu identifizieren
sind.
Der berechnete Lagebezug wird am Netzelement als Bemerkung erfasst und steht ebenfalls als Attribut für Auswertung, Berichte, zur Ausgabe nach BIM etc. zur Verfügung.

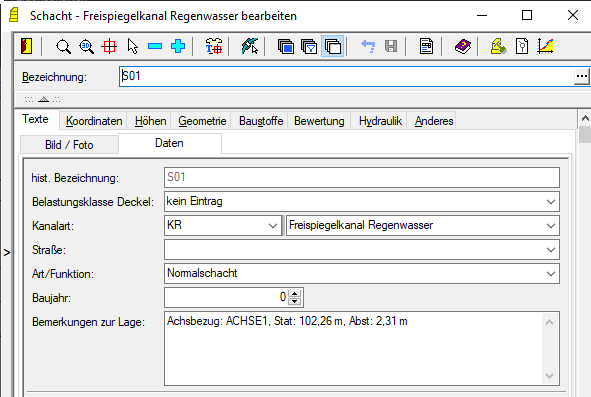

Beispielabbildung für Schacht

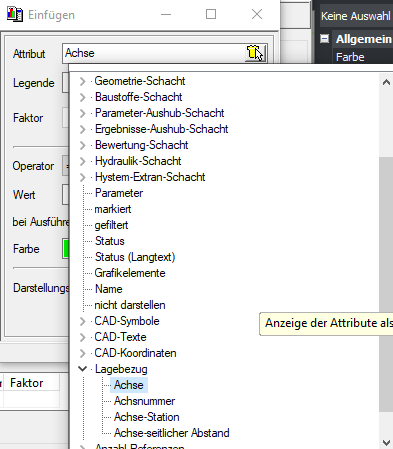

Beispielabbildung für Schachtattribute
