Mindestgefällenachweis

Allgemeines

Der Mindestgefällenachweis von Abwassernetzen nach DWA-A 110 kann hier durchgeführt werden. Dabei erfolgt die Verwendung der Tabellen Grenzwerte für ablagerungsfreien Betrieb nach DWA-A 110.

In diesen Tabellen wird zwischen Schmutzwasserkanälen und Regen- und Mischwasserkanälen unterschieden.

Vorbereitung

Um den Mindestgefällenachweis durchführen zu können, sind für die entsprechenden Abwassernetze, hydraulische Berechnungen durchzuführen. Ursache dafür ist die Abhängigkeit des Mindestgefälles vom Teilfüllungsgrad der Haltungen.

Um korrekte Ergebnisse durch den Nachweis zu erhalten ist zu prüfen ob der Haltungsparameter Kanalart bei allen Haltungen des Abwassernetzes richtig gesetzt ist.

Durchführung

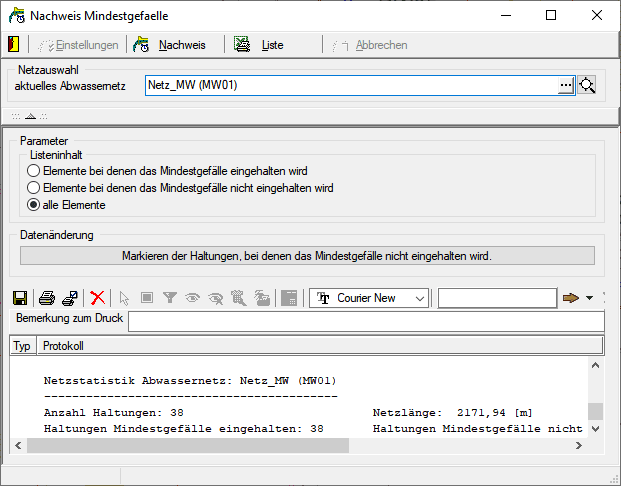

Die Netzauswahl sowie die Einstellung der Berechnungsparameter und die Ergebnisausgabe erfolgen im Dialog Nachweis Mindestgefälle.

In der Gruppe Netzauswahl erfolgt über den Bereichsdialog, siehe Bearbeiten/ Bereiche, die Auswahl eines Abwassernetzes. In den Bereichsdialog gelangen Sie über die Schaltfläche.

Über die Schaltfläche Zeigen  wird das aktuell gewählte Netz im Lageplan markiert.

Parameter

Die Gruppe Parameter zeigt die Einstellungen die für den Mindestgefällenachweis benötigt werden.

Listeninhalt

Über diesen Parameter kann der Listenumfang, mit den gezeigten Möglichkeiten, eingestellt werden.

Datenänderung

Über die Schaltfläche Markierung der Haltungen, bei denen das Mindestgefälle nicht eingehalten wird besteht für Sie die Möglichkeit, die im Mindestgefällenachweis ermittelten Haltungen, bei denen das Mindestgefälle nicht eingehalten wird zu markieren. Dadurch kann die Überprüfung der Daten unter Datenbank –Haltungen erleichtert werden.

Nachweis

Über die Schaltfläche  wird die Überprüfung der Gefällewerte, nach DWA-A 110 für die Haltungen des Abwassernetzes durchgeführt.

Vor dem Nachweis der Mindestgefällewerte ist eine hydraulische Berechnung durchzuführen. Dadurch werden die maximalen Wasserstände in jeder Haltung ermittelt. In Abhängigkeit von diesen Wasserständen wird das erforderliche Mindestgefälle aus der jeweiligen Tabelle ermittelt.

Die Tabellen unterscheiden zwischen Schmutzwasserkanälen und Regen- und Mischwasserkanälen.

Für Haltungen mit der Kanalart Schmutzwasser wird die Tabelle für Schmutzwasserkanäle verwendet. Für alle übrigen Kanalarten wird die Tabelle für Regen- und Mischwasserkanäle verwendet.

Im Ablauf-Protokoll werden alle Berechnungsschritte dokumentiert. Über die Schaltfläche  ist eine Ausgabe über Drucker möglich und über die Schaltfläche  kann ein Speichern in einer Datei erfolgen.

Weitere Möglichkeiten für die im Protokoll aufgelisteten Objekte, der Fehler- und Warnungsliste, bestehen über die folgenden Schaltflächen:

Am Ende des Protokolls wird eine Netzstatistik bezüglich der Einhaltung des Mindestgefälles in folgender Form durchgeführt:

Liste

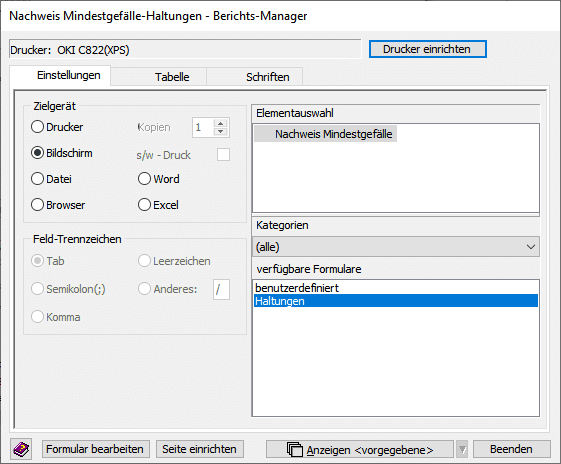

Mit der Schaltfläche  haben Sie die Möglichkeit mit dem Be­richtsmanager sich die Ergebnisse des Mindestgefällenachweises anzuschauen, in einer Datei zu speichern oder über einen Drucker auszugeben.

Der Listenumfang entspricht der Einstellung unter Parameter Listeninhalt.

Über die Schaltfläche  kann die laufende Berechnung nach nochmaliger Bestätigung abgebrochen werden.

In dem Bericht Mindestgefällenachweis sind die Kanalarten, die Haltungsgeometrie, die Wasserstände, der Teilfüllungsgrad, die Gefällewerte, die Wandschubspannung und die Geschwindigkeit enthalten. Für anwenderspezifische Listenausgaben kann der Bericht benutzerdefiniert verwendet werden. Die Beschreibung der Möglichkeiten innerhalb des Berichtsmanagers erfolgt im Kapitel Bewertungen/Berichte.
