Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

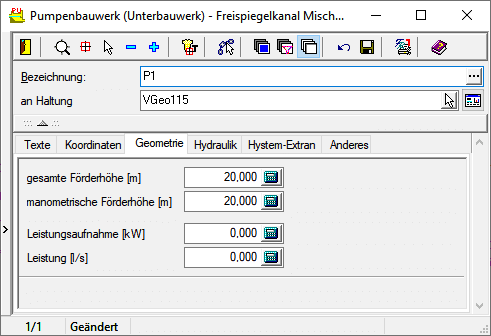

Geometrie Pumpenwerke
Auf dieser Registerseite können die geometrischen Daten zu den Pumpen geändert werden. Zu den Einträgen, denen eine Auswahlliste zugeordnet ist, können die zulässigen Werte direkt aus einem Listenfeld entnommen werden. Den Inhalt der zur Verfügung stehenden Auswahlliste können Sie unter Verwalten/Auswahllisten verändern.
Hydraulik
Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

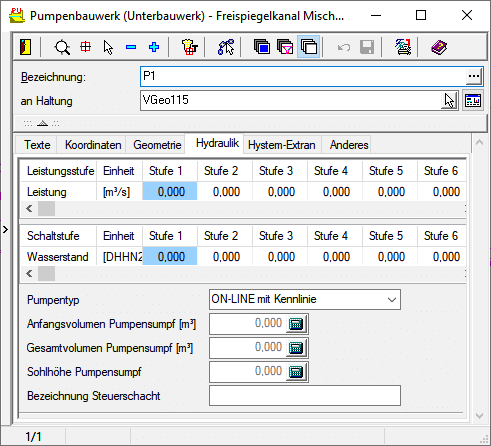

Für ein Pumpenbauwerk hat die Registerkarte Hydraulik folgendes Aussehen:
Die Registerseite Hydraulik beinhaltet die für das Bauwerk erforderlichen Hydraulikparameter nach dem ISYBAU-Austauschformat SY, hier sind die Daten für Pumpwerk angezeigt.
Für jede Pumpe gibt es, in Abhängigkeit vom Pumpentyp, maximal 8 Leistungsstufen und 8 Schaltstufen.
Im Datengitter können Sie für die einzelnen Schaltstufen in Abhängigkeit von Pumpentyp die Pumpenleistung und den Wasserstand eingeben.
Bei off-line-Pumpen und on-line-Pumpen mit Schaltstufen sind Pumpleistungen mit den Stufen 1- 5 einzugeben.
Bei on-line-Pumpen mit Kennlinie entsprechen die Schaltstufen den Leistungsstützstellen der Pumpe.
Die Schaltstufen 6-8 sind bei off-line-Pumpen und on-line-Pumpen mit Schaltstufen frei zulassen.
Bei on-line-Pumpen mit Kennlinie können hier weitere Leistungsstützstellen der Pumpe eingegeben werden.
Bei off-line-Pumpen gelten die Pumpensumpfvolumina 1-5, bei denen in die nächst höhere Leistungsstufe geschaltet wird.
Bei on-line-Pumpen mit Schaltstufen gelten die Wasserstände 1-5, bei denen in die nächst höhere Leistungsstufe geschaltet wird.
Bei on-line-Pumpen mit Kennlinie entsprechen die Schaltpunkte 1-5 den Wasserstandstützstellen der Pumpe.
Diese sollten zwischen der Sohle und dem Deckel des Anfangsschachtes der angeschlossenen Haltung definiert werden.
Für die Pumpensumpfvolumina/Wasserstände, Schaltpunkte 6-8, bei denen in die nächst niedrigere Leistungsstufe geschaltet wird oder weitere Wasserstandsstützstellen der Pumpe.
Pumpentyp
Als Pumpentypen, nach ISYBAU TYP SY, stehen
OFF-LINE mit Pumpensumpf
ON-LINE mit Schaltstufen
ON_LINE mit Kennlinie
zur Auswahl.
Eine Datenprüfung der Leistungsstufen und der Schaltstufen in Abhängigkeit vom Pumpentyp erfolgt erst innerhalb der Datenprüfung vor der hydraulischen Berechnung.
Anfangsvolumen Pumpensumpf
Angaben nur bei OFF-LINE-Pumpen.
Gesamtvolumen Pumpensumpf
Angaben nur bei OFF-LINE-Pumpen.
Sohlhöhe Pumpensumpf
Angaben nur bei OFF-LINE-Pumpen. Ist noch keine Sohlhöhe für den Pumpensumpf angegeben, so wird der Wert mit der Schachtsohle initialisiert.
Bezeichnung Steuerschacht
Bezeichnung ist frei wählbar
