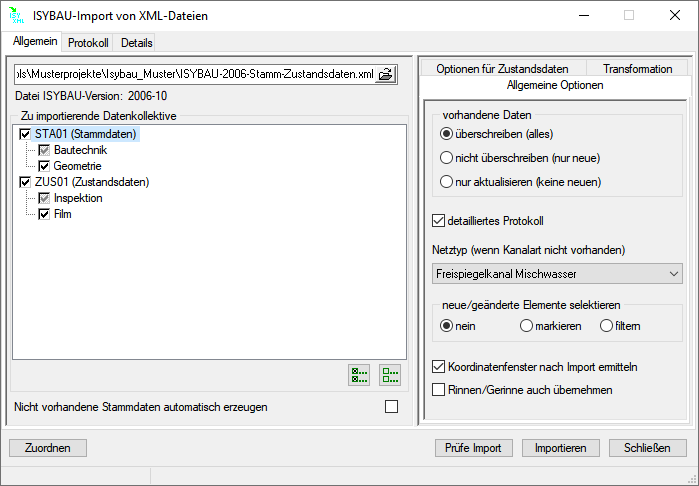

Registerkarte Allgemein





Im Dateiauswahlfeld wird die zu importierende XML-Datei eingelesen.

Die Version der Datei wird angezeigt. Die ISYBAU-Versionen 2006-06, 2013/02, 2017/07 oder 2024/06 sind möglich.



Zu importierende Datenkollektive

Nach dem die Kennungen der Datenkollektive intern gelesen wurden, stehen sie zum Import zur Verfügung.

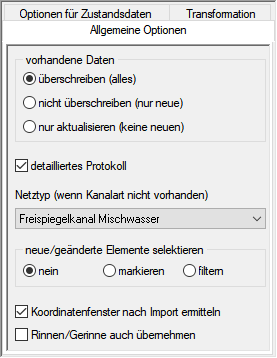

Allgemeine Optionen





In diesem Abschnitt können allgemeine Einstellungen zum Import aller Datenkollektive festgelegt werden.



Vorhanden Dateien

Hiermit wird das Importverhalten, bezogen auf bereits vorhandene Objekte, geregelt. Die Optionen setzen jeweils folgende Bedingungen:

überschreiben (alles)

Alle Elemente werden erzeugt. Im Projekt werden bereits vorhandene Objekte überschrieben.

nicht überschreiben (nur Neue)

Fortführung des Bestandes.

Es werden nur Objekte erzeugt, die im Projekt nicht vorhanden sind. Im Projekt vorhandene Objekte, werden ignoriert. Auch Datenelemente, bei denen im Projekt vorhandene Objekte noch nicht zugeordnet sind, werden nicht geschrieben.

nur aktualisieren (keine Neuen)



Update der vorhandenen Objekte.

Es werden nur die bereits im Projekt vorhandenen Objekte berücksichtigt. Neue Elemente werden nicht erzeugt. Außerdem werden Daten aus der Quelldatei und noch nicht zugeordnete Daten geschrieben.



Detailliertes Protokoll

Ist der Schalter „detailliertes Protokoll“ aktiv, wird in der Registerkarte Details ein zusätzliches Protokoll mit weiteren Informationen zu jedem Element ausgegeben.



Netztyp (wenn Kanalart nicht vorhanden)

Darunter werden alle derzeit im Projekt befindlichen Netztypen angeboten. Alle Kanalelemente werden, dem hier eingestellten Netztyp zugeordnet. Befinden sich in der Datei mehrere Netzabschnitte, z.B. ein Schmutz- und ein Regenwassernetz, so können später über die Option Darstellung zuweisen im Einstellungsmenü, andere Netztypen zugeordnet werden.



Neue/geänderte Elemente selektieren

Die eingelesenen Elemente können nach dem Importieren entsprechend der Einstellung dieses Optionsfeldes markiert oder gefiltert werden.



Nicht vorhandene Stammdaten automatisch erzeugen

Sind Stammdaten, wie Schächte/Anschlussschächte bzw. Haltungen / Anschlussleitungen, welche beim Einlesen eines Datentyps benötigt werden, nicht vorhanden, so werden diese automatisch erzeugt. Das erfolgt aber nur, wenn eine Zuordnung eindeutig ist. D.h., sollen Haltungen/Anschlussleitungen erzeugt werden, müssen auch die Namen der Anfangs- und Endpunkte bekannt sein.

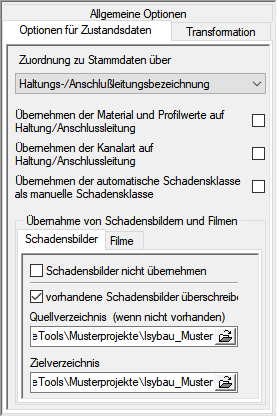

Optionen für Zustandsdaten (nur im Kanalkataster verfügbar)





Hier können zusätzliche Einstellungen für den Import von Zustandsdaten vorgenommen werden.



Zuordnung zu Stammdaten über

Die Option “Zuordnung zu Stammdaten über: Haltungs-/Anschlussleitungs­bezeichnung bzw. Schacht-/Anschlussschachtbezeichnung” wurde eingeführt, weil in der Praxis die Haltungsbezeichnungen bei der TV-Befahrung oft falsch erfasst werden. Die Ursache ist u.a. dass Pläne mit beschrifteten Schächten herausgegeben werden, darauf die Haltungsbezeichnung nicht erkennbar ist und dann vom Erfasser irgendwie gewählt wird.

Die Option “Zuordnung zu Stammdaten über: Schacht-/Anschlussschacht­bezeichnung” wählt man, wenn diese ausschließlich verwendet werden sollen. Die Haltungsbezeichnung wird in diesem Fall vom Import nicht beachtet.

Die Zuordnung erfolgt z.B. für Haltungen mit folgender Reihenfolge:

wenn über Haltungsbezeichnung zugeordnet wird:

•           es wird nach Haltungsbezeichnung gesucht

•           wird diese gefunden, wird der Anfangs- und Endschacht überprüft

•           stimmen diese NICHT, wird diese Haltung nicht verwendet

in beiden Fällen:

•           sind Anfangs- und Endschacht gültig, wird eine Haltung mit der Bezeichnung des Anfangsschachtes gesucht und auch hier der Anfangs- und Endschacht geprüft

•           wenn keine Haltung gefunden, wird eine Haltung gesucht mit dem gelesenen Anfangs- und Endschacht, egal welche Bezeichnung

•           wenn immer noch nichts gefunden, wird eine Haltung gesucht mit vertauschtem Anfangs- und Endschacht, egal welche Bezeichnung

Das ist eine Vorgehensweise, die den durch die Praxis aufgetauchten Situationen entspricht.

Die Option „Zuordnung zu Stammdaten über: Genaue Prüfung“

Mit dieser Einstellung wird genau überprüft ob die zu importierenden Daten zu den Stammdaten zugeordneten sind. Dabei wird bei keiner exakten Übereinstimmung, die betreffenden Daten mit einer Fehlermeldung abgelehnt.



Übernehmen der Material und Profilwerte auf Haltung/Anschlussleitung

Hier haben Sie die Wahl, ob Material und Profilwerte der Zustandsdaten mit auf die bereits vorhandenen Haltungen/Anschlussleitungen übernommen werden sollen.



Übernehmen der automatische Schadensklasse als manuelle Schadensklasse

Die automatischen Schadensklassen werden gelesen, wenn der Schalter gesetzt ist.



Übernahme von Schadensbildern und Filmen

In diesem Bereich wird die Zuordnung der Grafikdateien und Filme zum Projekt geregelt.



Schadensbilder/Filme nicht übernehmen

Der Schalter legt fest, ob mitgelieferte Schadensbilder/Filme in ein festzulegendes Zielverzeichnis kopiert werden sollen.



Vorhandene Schadensbilder/Filme überschreiben

Ist der Schalter aktiviert, werden in dem eingestellten Zielverzeichnis vorhandene Dateien gleichen Namens überschrieben.



Quellverzeichnis (wenn nicht vorhanden)

In dem folgenden Auswahlfeld wird ein Verzeichnis festgelegt, aus dem die Schadensbilder/Filme kopiert werden, wenn der Name der Datei in der XML-Datei nicht mit einem vollständigen Pfad angegeben ist.



Zielverzeichnis

Hier wird ein Verzeichnis ausgewählt, in das die Schadensbilder/Filme kopiert werden sollen. Voreingestellt ist das Verzeichnis des Projekts.
