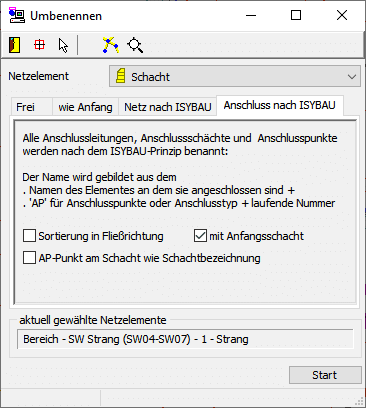

Mit der Funktion Anschlüsse nach ISYBAU umbenennen werden automatisch alle Anschlüsse nach dem ISYBAU-Prinzip benannt.
Die Einstellungen in dieser Registerkarte gelten nur für das Netzelement Anschluss-Schacht.
Bei der Einstellung Netzelement Schacht, Netz nach ISYBAU werden die Einstellungen dieser Registerkarte nur verwendet wenn der Parameter Anschlüsse umbenennen aktiv ist.
Der Name der Anschlüsse ergibt sich aus dem Namen des Elementes (Schacht, Haltung, Anschlussleitung) an dem sie angeschlossen sind, ergänzt um den Anschlusstyp (GA, RR, AP, etc.) sowie einer laufenden Nummer innerhalb des Elementes bzw. des Anschlusstyps.
Beim Umbenennen der Anschlüsse nach ISYBAU ist die Sortierrichtung angebbar (in Fließrichtung, gegen Fließrichtung).
Sortierung in Fließrichtung
Mit Endschacht
Mit dieser Einstellung erfolgt auch die Umbenennung der Anschlussschächte an den jeweiligen Endpunkten von Haltungen und Anschlussleitungen. Die Reihenfolge der Umbenennung der Anschlüsse erfolgt in der Reihenfolge: Haltung, Anfangsschacht und Endschacht.
Ohne Endschacht
Wird die Umbenennung ohne diesen Schalter durchgeführt, so werden die Endpunkte nicht mit umbenannt. Bei der Umbenennung der Anschlussschächte an einer Haltung werden nur die Anschlussschächte, die am Anfangsschacht und an der Haltung vorhanden sind, umbenannt. Stellt der Endpunkt ein Strangende dar, so wird die Umbenennung jedoch durchgeführt.
Sortierung gegen Fließrichtung
Mit Anfangsschacht
Mit dieser Einstellung erfolgt auch die Umbenennung der Anschlussschächte an den jeweiligen Anfangspunkten von Haltungen und Anschlussleitungen. Die Reihenfolge der Umbenennung der Anschlüsse erfolgt in der Reihenfolge: Haltung, Anfangsschacht und Endschacht.
Ohne Anfangsschacht
Wird die Umbenennung ohne diesen Schalter durchgeführt, so werden die Anfangspunkte nicht mit umbenannt. Bei der Umbenennung der Anschlussschächte an einer Haltung werden nur die Anschlussschächte, die am Endschacht und an der Haltung vorhanden sind, umbenannt. Stellt der Anfangspunkt einen Stranganfang dar, so wird die Umbenennung jedoch durchgeführt.
AP-Punkt am Schacht wie Schachtbezeichnung
Wird dieser Schalter aktiviert, so werden die Anschlusspunkte am Schacht mit der Schachtbezeichnung versehen. Sind am Schacht mehreren Anschlusspunkte vorhanden, so erfolgt ab dem Zweiten eine Namenserweiterung mit /1, /2, ...
Haben mehrere Anschlussleitungen einen gemeinsamen Endpunkt, so erhält dieser Anschlusspunkt die Schachtbezeichnung, bei Bedarf mit der entsprechenden Namenserweiterung.
Ist dieser Schalter nicht aktiv, so erhalten die Anschlusspunkte am Schacht die Bezeichnung die sich aus der Schachtbezeichnung und der fortlaufenden Nummerierung der Abschlusspunkte ergibt.
Über der Schaltfläche Start erfolgt das Umbenennen der in der Dialoggruppe aktuell gewählten Netzelemente angezeigten Netzelemente.
