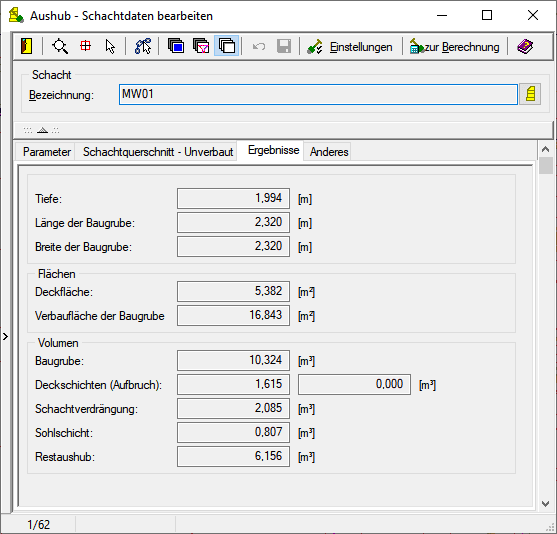

Registerkarte Ergebnisse

Hier werden die Berechnungsergebnisse angezeigt.

Tiefe

Dieser Wert ergibt sich aus der Tiefe des Schachtes plus der Dicke der Sohlschicht.

Länge der Baugrube

Ausdehnung der Schachtbaugrube in Rohrleitungsrichtung

Hier wird das Maximum der angegebene Baugrubenlänge aus der Summe der Schachtlänge, der Arbeitsraumbreite und der Bohlendicke (verbaute Gruben) verwendet.

Breite der Baugrube

Ausdehnung der Schachtbaugrube im rechten Winkel zur Rohrleitung

Hier wird das Maximum der angegebene Baugrubenbreite aus der Summe der Schachtbreite, der Arbeitsraumbreite und der Bohlendicke (verbaute Gruben) verwendet.

Flächen

In der Gruppe Flächen werden die berechnete Deckfläche der Schachtbaugrube und die Verbaufläche der Baugrube angegeben.

Volumina

In der Dialoggruppe Volumen wird das Gesamtvolumen der Schachtbaugrube und die berechneten Volumina der einzelnen Schichten und des Schachtkörpers der Baugrube angezeigt.

Schachtverdrängung

Die Berechnung erfolgt aus den Geometrieparametern des Schachtes.

Restaushub

Die Restaushubmenge ist die verbleibende Menge, nach dem von der Gesamtaushubmenge der Schachtbaugrube die Volumina der unten genannten Einzelkomponenten abgezogen wurden.
