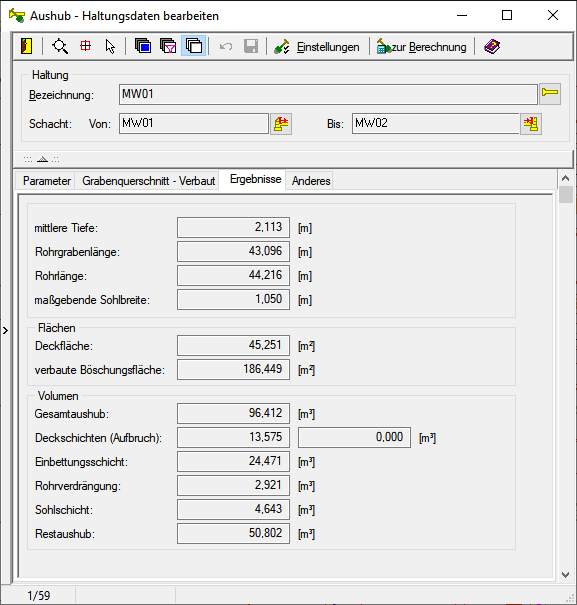

Registerkarte Ergebnisse

Die Anzeige der Berechnungsergebnisse für Tiefen, Flächen und Schichtvolumina für einzelne Haltungen.

mittlere Tiefe

Die Angabe der Grabentiefe ergibt sich aus der Differenz zwischen Geländehöhe und Sohlhöhe plus der Dicke der Sohlschicht und der Rohrwanddicke.

Die Höhenangaben werden jeweils für den verwendeten Bereich ermittelt, so dass ein gemittelter Wert für die Grabentiefe ausgegeben wird.

Rohrgrabenlänge

Länge des Rohrgrabens für die Haltung ergibt sich aus der Länge der Haltung abzüglich der Länge der Haltungsstücke die innerhalb der Schachtbaugrube liegen.

Rohrlänge

Ergibt sich aus der Haltungslänge abzüglich der vorhanden Länge des Anfangs- und Endschachtes der Haltung. Die Eingabe dieser Schachtparameter ist unter Datenbank / Schacht / Geometrie möglich.

maßgebende Sohlbreite

Ist die Sohlbreite aus der Karteikarte Parameter die auf der Basis der einge­stellten Norm in Abhängigkeit von der Tiefenzone, der Profilhöhe und der Verbauart ermittelt wird.

verbaute Böschungsfläche

Hier wird die Größe der verbauten Böschungsfläche des Rohrgrabens ange­geben. Die Verbaufläche wird zuzüglich eines Überstandes des Verbaus über der Geländeoberkante von 5 cm berechnet.

Die jeweiligen Flächen an den Schachtbaugruben sind nicht Bestandteil dieser Fläche.

In der Dialoggruppe Volumen erfolgen die folgenden Angaben:

Gesamtaushub

Als Gesamtvolumen des Rohrgrabens wird das ermittelte Volumen zwischen Geländehöhe und Unterkante Sohlschicht zuzüglich des Anteils der Einbettungsschicht innerhalb der Schachtbaugruben ausgegeben.

Deckschichten

Hier wird das Volumen der definierten Deckschichten ausgegeben. In die Be­rechnung gehen die Schichthöhen, die Grabenbreiten und die Böschungs­winkel in diesem Grabenbereich ein.

Einbettungsschicht

Die Höhe der gesamten Einbettungsschicht setzt sich aus Maß der Über­deckung, aktueller Parameterwert, und dem Außendurchmesser des Rohres zusammen. Vom gesamten Einbettungsvolumen wird, je nach Parametereinstellung, das Volumen der Rohrleitung abgezogen oder nicht.

Rohrverdrängung

Angabe des Rohrverdrängungsvolumens erfolgt in Abhängigkeit von der Para­metereinstellung in Einstellungen Aushub unter Berechnung Rohrverdrängung. Wenn hier der Wert 0.0 ausgeben wird hat die Haltung die Nennweite 0.0 oder die Nennweite liegt unter der definierten Schranke.

Sohlschicht

Das Volumen der Sohlschicht wird aus den berechneten oder vorgegebenen Schichtdicken für den Rohrgraben berechnet.

Restaushub

Die Restaushubmenge ist die verbleibende Menge, nach dem von der Gesamtaushubmenge des Rohrgrabens die Volumina der unten genannten Einzelkomponenten abgezogen wurden.
