Die Anzeige des Querschnittes erfolgt je nach Grabenart mit seinen Parametern.

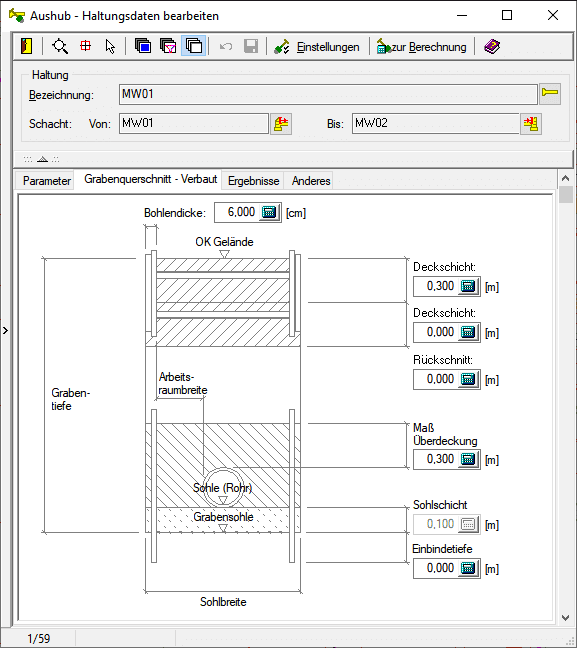

Grabenquerschnitt – Verbaut:
Die Karteikarte Grabenquerschnitt- Verbaut enthält die gleichen Parameter wie unter Schachtquerschnitt- Verbaut.
Auch die Sohlschicht-Höhe ist eingebbar, wenn in den Aushub-Parameter die Option <Vorgabe Sohlschicht> gesetzt ist. Wurde in den Parametern die Option <DIN EN 1610,> gewählt, wird die Sohlschicht berechnet und ist nicht aktiv.
Als zusätzlicher Parameter kommt Maß Überdeckung hinzu. Mit dieser Maßangabe, Abstand vom Rohrscheitel, wird zusammen mit dem Außendurchmesser des Haltungsrohres die Höhe der Einbettungsschicht ermittelt.
Außerdem kann für die Deckschichten ein Rückschnitt angegeben werden. Über das Rückschnittsmaß wird die Grabenbereite für diese Schichten vergrößert. So kann zum Beispiel die jeweilige Fräskante im Straßenkörper definiert werden.

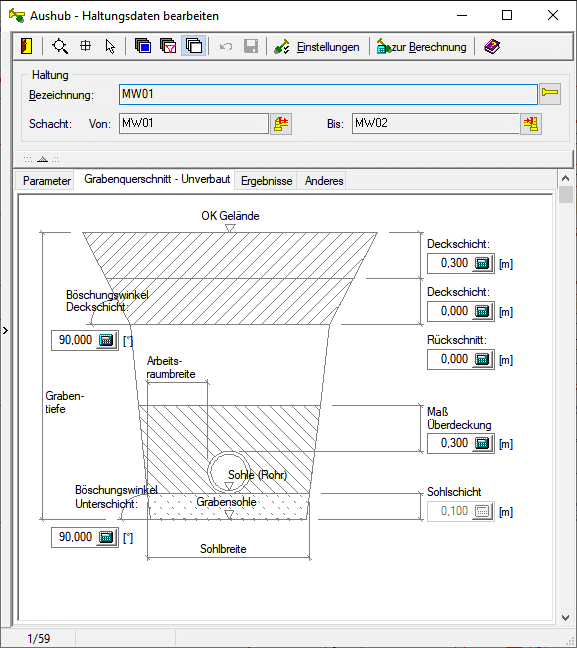

Grabenquerschnitt – Unverbaut:
Die Karteikarte Grabenquerschnitt- Unverbaut enthält fast die gleichen Parameter wie unter Grabenquerschnitt- Verbaut. Als zusätzliche Parameter kommen noch Böschungswinkel Deckschichten und Böschungswinkel Unterschicht hinzu, jedoch fällt die Einbindetiefe weg.
Ist keine Deckschicht vorhanden, erstreckt sich die Unterschicht des Grabenprofils über den gesamten Querschnitt.
Beim Vorhandensein einer Deckschicht ist der Bereich der Unterschicht von der Grabensohle bis zur Unterkante der Deckschicht definiert.

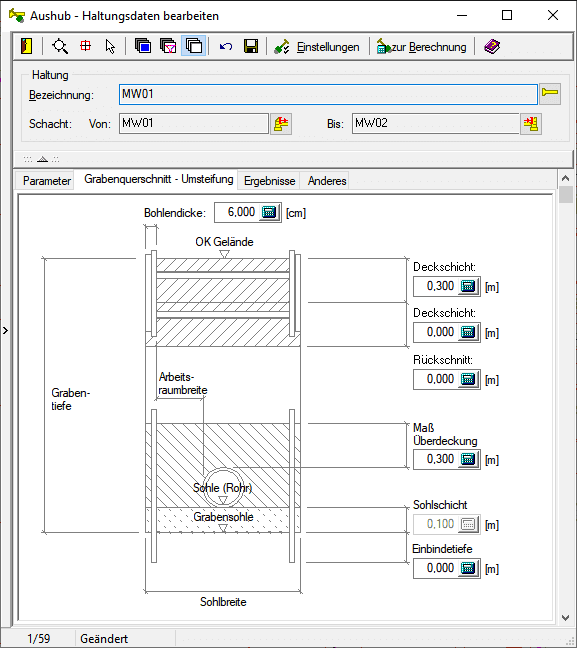

Grabenquerschnitt – Umsteifung:
Die Karteikarte Grabenquerschnitt- Umsteifung enthält die gleichen Parameter wie unter Grabenquerschnitt-Verbaut. Bei dieser Grabenart gelten nur andere Mindestsohlbreiten als bei der Grabensart Verbaut.
