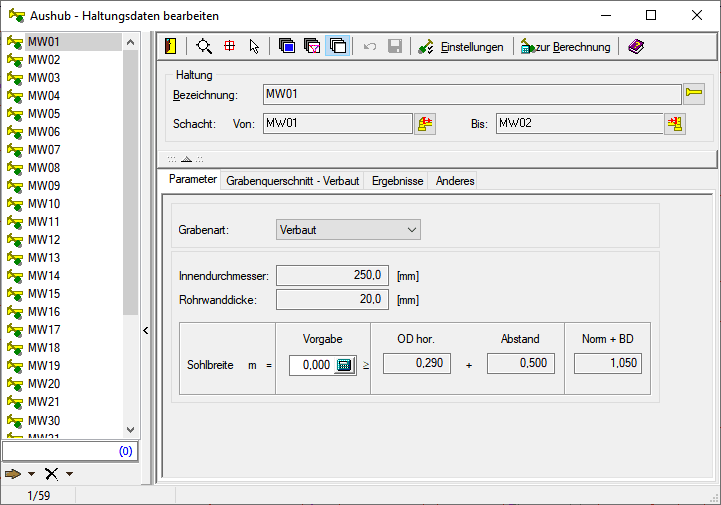

In der Karteikarte Parameter erfolgt die Auswahl der Grabenart und die Anzeige der Profilhöhe und der Rohrwanddicke der Haltung.
Bei der Grabenart kann zwischen Unverbaut, Verbaut und Umsteifung gewählt werden.
Sohlbreite
Die Berechnungsparameter für die Mindestsohlbreite des Rohrgrabens, Profilhöhe und Abstand werden am unteren Rand der Karteikarte angezeigt. Unter DIN+BD wird die Sohlbreite des Rohrgrabens, gerundet im 5 cm Raster, angezeigt. Mit dem Parameter Vorgabe kann die Mindestsohlbreite nur vergrößert werden. Geben Sie unter Vorgabe den Wert 0.0 ein, so wird immer die berechnete Mindestsohlbreite verwendet.
Somit ist die Vorgabe nur gültig, wenn sie größer als die Sohlbreite lt. Norm plus 2mal Bohlendicke, plus Außendurchmesser, plus Abstand, Arbeitsraumbreite nach Berechnungsvorschrift (DIN), ist.
