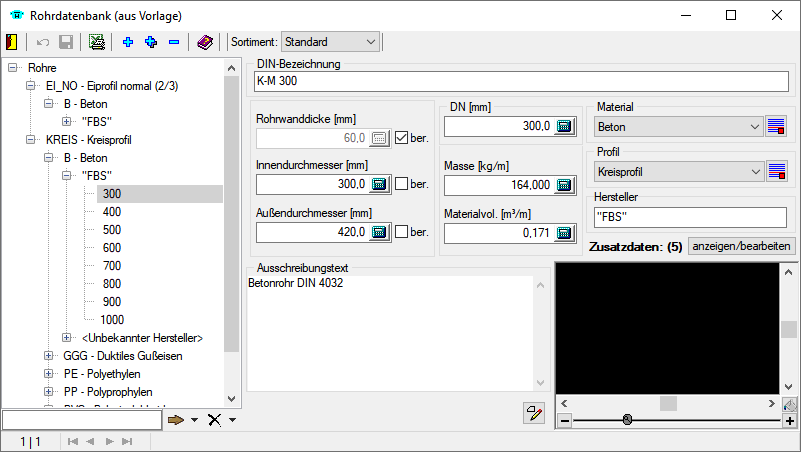

Rohrdaten

In diesem Dialog werden die Rohrdaten zur Anzeige gebracht.

DIN-Bezeichnung

Die Bezeichnung des Kanalrohres muss definiert sein. Sie ist eine reine Be­schreibung bzw. Erklärung des Kanalrohres für den Anwender.

Material

Sie haben die Möglichkeit, aus der Materialauswahlliste (Langtexte), das entsprechende Material auszuwählen.

Profil

Sie wählen die Profilart des Kanalquerschnittes aus der Profilauswahlliste aus.

Unter Verwalten- Auswahllisten oder über die Schaltfläche  kann die entsprechende Auswahlliste bearbeitet werden.

Rohrwanddicke [mm]

Kanalrohrwanddicke. Sie dient der Ermittlung des Rohrvolumens bzw. der Rohrmasse.

Innendurchmesser (lichte Profilhöhe) [mm]

Lichtes Innenmaß (lichte Profilhöhe) des Kanalrohres.

Außendurchmesser [mm]

Außendurchmesser des Kanalrohres.

Entsprechend der Einstellung im Dialog mit  geben Sie ein:

-       Innendurchmesser und Rohrwanddicke,

-       Außendurchmesser und Rohrwanddicke,

-       Außen- und Innendurchmesser.

In diesem Dialogteil wird der Wert des markierten Elementes, , aus den jeweils beiden anderen Werten berechnet.

Beispiel: Eingabe Innendurchmesser und Außendurchmesser. Die Rohrwanddicke wird berechnet.

DN [mm]

Eingabe des Nenndurchmessers.

Masse

Rohrmasse pro Meter [in kg/m].

Materialvolumen

Das Materialvolumen wird aus bisher erfolgten Eingaben (Wanddicke, Querschnitt, Form) berechnet. Sie können hier Änderungen (bei notwendigen Idealisierungen) vornehmen.

Ausschreibungstext

Hier können Sie einen Text eingeben, um das Kanalrohr genauer zu beschreiben bzw. später wieder entsprechend interpretieren zu können.

Hersteller

Optionale Angabe des Rohrherstellers

Unter  können Sie die Liste der zur Verfügung stehenden Bezeichnungen für Materialien bzw. Profile editieren.

Bei den Bedienelementen der Form  haben Sie die Möglichkeit die Daten mit der Tastatur zu ändern oder mit der Maus, indem Sie auf das Symbol  klicken.

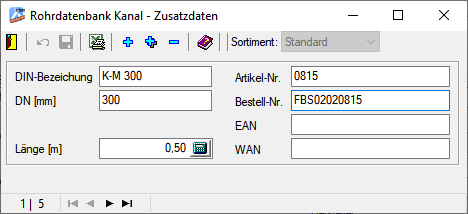

Mit  gelangen Sie zu den Zusatzdaten.

In diesem Dialog können Sie zu einer Rohrart folgende weitere Informationen ablegen:

-       Länge

-       Artikel-Nummer

-       Bestell-Nummer

-       EAN – Europäische Artikel-Nummer

-       WAN  - Weltweite Artikel-Nummer

Über die Schaltfläche  gelangen Sie in den Berichtsmanager, wo für die Schachtdatenbank zwei Berichtsformulare zur Auswahl stehen.

Die Erstellung von Berichten und die Bearbeitung von Berichtsformularen werden unter Auswerten, Berichte beschrieben.
