Hinweis! Bitte beachte Sie, dass diese Funktionalität nur im Modul Kanalplanung zur Verfügung steht!
Hier haben Sie die Möglichkeit, in eine bestehende Haltung einen Schacht einzufügen.
Wenn zum Projekt ein digitales Geländemodell gehört, erscheint der Dialog, in dem Sie die Verwendung ein oder ausschalten.
Wenn Sie das zum Projekt gehörende digitale Geländemodell verwenden, wird die Geländehöhe am neuen Schacht ermittelt. Ohne Geländemodell wird die Deckelhöhe durch Interpolation der Deckelhöhen der benachbarten Schächte berechnet.
Zuerst identifizieren Sie durch Antippen eine Haltung, dann erzeugen Sie einen Schacht, wie unter Erzeugen Schacht / Konstruieren beschrieben.
Zusätzlich laufen in Anhängigkeit von der Cursorposition die Station, vom Anfangsschacht der Haltung gerechnet, sowie der lotrechte Abstand des Cursors von der Haltung, im Eingabebereich mit. Nach dem Erzeugen des Schachtes haben Sie die Möglichkeit im Dialog Korrektur Einfügeposition die Station und den lotechten Abstand des neuen Schachtes zu verändern.
Beim Verlassen dieses Dialoges mit Übernehmen, werden die korrigierten Werte übernommen, im anderen Fall wird die Schachtposition nicht verändert.
Mit Hilfe der Schaltfläche
wird das
Lot auf den Wert 0 gesetzt und damit der Schacht in der Rohrmitte an der
aktuellen Station erzeugt.
Die geometrischen Parameter wie Material, Profil und Profilhöhe werden von der Basishaltung auf die beiden neuen Haltungen übernommen. Die Sohlhöhen am neuen Schacht werden aus dem Gefälle der getippten Haltung berechnet.
Die an der Haltung angeschlossenen Anschlussleitungen werden, in Abhängigkeit von der Station, auf die beiden neuen Haltungen verteilt. Die Station und der relative Winkel der Anschlussleitung, zum jeweiligen Netzelement, werden beibehalten.
Bezeichnung neuer Schacht

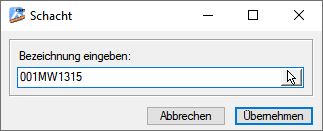

Im Dialog Schacht ist die Bezeichnung für den neuen Schacht einzugeben.
Die neue Schacht- und Haltungsbezeichnung muss in jedem Fall eingegeben werden, eine automatische Namensvergabe ist nicht möglich. Der Schalter Nummerieren fortlaufend mit Schrittweite, siehe Einstellungen/Allgemein - netzunabhängig/ Lageplan hat hier keinen Einfluss, da beim Einfügen eines Schachtes nur eine individuelle Namensvergabe sinnvoll ist.
Eingabe Bezeichnungen und Geometriewerte

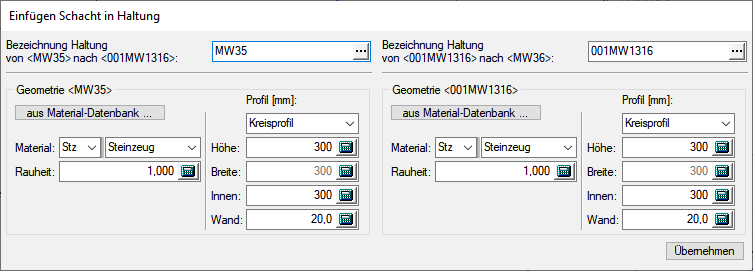

Nach der Eingabe der Bezeichnung für den neuen Schacht werden im Dialog Einfügen Schacht in Haltung die Bezeichnungen für die beiden Haltungsabschnitte sowie die Geometriewerte des alten und des neuen Haltungsabschnitts eingeben.
Bezeichnung Haltung (erster Abschnitt)
Hier wird die bisherige Haltungsbezeichnung angezeigt, die jetzt für den ersten Haltungsabschnitt verwendet wird. Für diesen Abschnitt kann hier eine neue Bezeichnung eingegeben werden.
Bezeichnung Haltung (zweiter Abschnitt)
Hier kann die Haltungsbezeichnung für den zweiten Haltungsabschnitt eingegeben werden. Als Vorgabe wird die Bezeichnung des eingefügten Schachtes angezeigt.
Geometrie für den ersten Haltungsabschnitt
Als Vorgaben angezeigt werden die Geometriedaten (Material und Profil) des ersten Haltungsabschnitts (bisherige Haltung). Auch für diesen Haltungsabschnitt können die bisherigen Geometriewerte geändert werden.
Aus Material-Datenbank ...
Die Rohrparameter Material, Profil, Profilhöhe, Profilbreite und Wanddicke kann aus der Materialdatenbank übernommen werden.
Die zur Auswahl stehende Datenmenge ist abhängig vom Material und vom Profil der Haltung.
Geometrie für den zweiten Haltungsabschnitt
Als Vorgaben angezeigt werden die Geometriedaten (Material und Profil) des ersten Haltungsabschnitts.
Aus Material-Datenbank ...
Die Rohrparameter Material, Profil, Profilhöhe, Profilbreite und Wanddicke kann aus der Materialdatenbank übernommen werden.
Die zur Auswahl stehende Datenmenge ist abhängig vom Material und vom Profil der Haltung.
Die Datenparameter für Material und Profil können entweder vom ersten Haltungsabschnitt übernommen werden oder verändert werden.
Aus Koordinatenaufnahme
Ein zweites Verfahren zur Erzeugung von einzelnen Schächten besteht in der Übernahme der Bezeichnung, der Koordinaten und der Geländehöhe aus einer Koordinatendatei. Eine detaillierte Beschreibung der Vorgehensweise finden Sie unter dem Punkt Erzeugen aus Koordinatenaufnahme.
Deckel
Mit dieser Funktion besteht die Möglichkeit die vorhandenen Deckelkoordinaten der Schächte zu erzeugen oder zu verändern. Eine detaillierte Beschreibung der Vorgehensweise finden Sie unter dem Punkt Erzeugen von Schachtdeckeln.
