Mit dieser Funktion können von Schächten/Anschluss-Schächten die Koordinaten aus einer Koordinatendatei abgeglichen werden. Zur Identifizierung der Schächte dient die Schachtbezeichnung, d. h. die Punktnummer in der Koordinatendatei muss der Bezeichnung des Schachtes im Projekt entsprechen. Bei eindeutiger Zuordenbarkeit der Koordinaten werde die Schächte auf die neuen Koordinaten umgesetzt und alle verbundenen Elemente angepasst. Befinden sich Punkte in der Koordinatendatei, die mit keiner Schachtbezeichnung im Projekt übereinstimmen, werden sie ignoriert.
Es kann festgelegt werden, welches Attribut durch die zu übernehmenden Koordinaten-Höhen verändert werden sollen. Dabei stehen folgende Möglichkeiten zur Auswahl:
- als Gelände- und als Deckelhöhe
- als Schachtsohle
- als Geländehöhe
- als Deckelhöhe
Diese Funktionalität steht im Modul Kanalplanung nicht zur Verfügung.
(Hier wird die Höhe als Geländehöhe und als geplante Geländehöhe übernommen)
In vielen Fällen werden die Koordinaten in den Koordinatendateien unvollständig wiedergegeben und immer wiederkehrende Stellen von vorn abgeschnitten. Auch diese Koordinaten können direkt verwertet werden, indem nach dem Koordinatenabgleich über die Funktion Berechnen Allgemein die fehlenden Werte addiert werden.

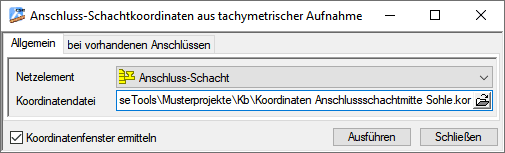

Die Auswahl der Koordinatendatei erfolgt im folgenden Dialog:

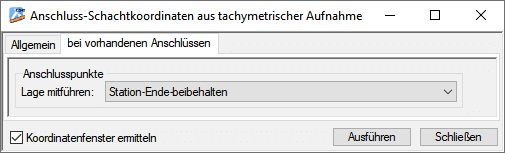

Im Register Anschlusspunkt kann der Parameter Lage mitführen editiert werden.
Lage mitführen
Für die zum verschobenen Schacht gehörenden Haltungen, kann für die angeschlossenen Anschlusspunkte, der Parameter für das Verschieben von Anschlusspunkten im Lageplan eingestellt werden. Die unter Einstellungen Allgemein vorhandene Einstellung wird angezeigt und kann editiert werden.
Stellen Sie hier ein, nach welchem Prinzip dies geschehen soll.
Bei 'Station Ende beibehalten' wird die Station des AP-Punktes am angeschlossenen Netzelement beibehalten.
Bei 'Station Anfang beibehalten' wird die Station des AP-Punktes vom Anfang des angeschlossenen Netzelementes beibehalten.
Bei 'Richtung beibehalten' wird die Richtung der Anschlussleitung beibehalten.
