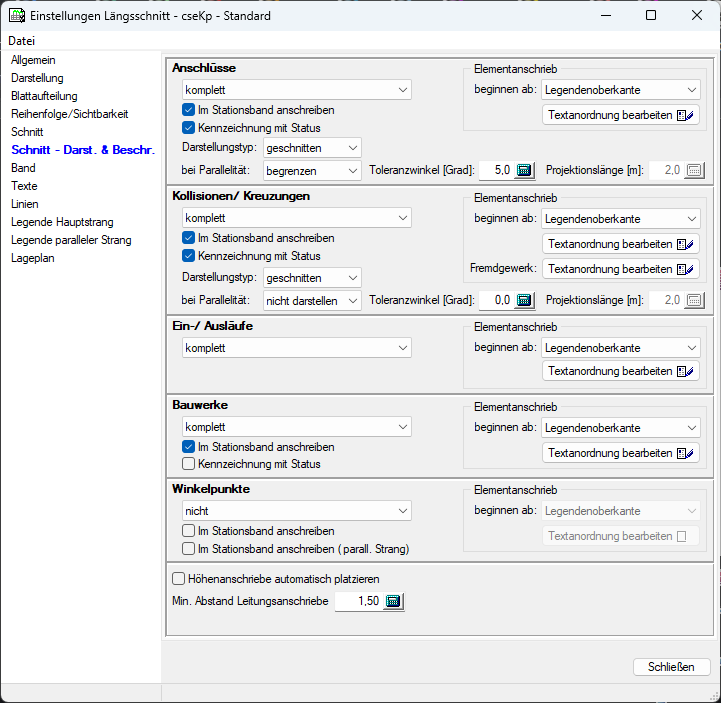

Folgende Auswahlmöglichkeiten stehen zur Verfügung:
nicht: das Element wird weder dargestellt noch beschriftet
komplett: das Element wird dargestellt und vollständig beschriftet
ohne Leitungsanschrieb: das Element wird dargestellt und mit einem Höhenanschrieb beschriftet
ohne Höhenanschrieb: das Element wird dargestellt und mit einem Leitungsanschrieb beschriftet
nur Höhenanschrieb: das Element wird nicht dargestellt, sondern nur mit einem Höhenanschrieb beschriftet
ohne Beschriftung: das Element wird nur dargestellt und nicht beschriftet
Es kann eingestellt werden ob der Leitungsanschrieb ab der Legendenoberkante oder ab der Mitte der Schnittdarstellung beginnen soll. Beginnen alle Leitungsanschriebe ab der Legendenoberkante so enden die Texte der tiefsten Stelle der Schnittdarstellung. Wenn ein Leitungsanschrieb ab der Mitte der Schnittdarstellung beginnt werden zwei Bereiche gebildet (von Legendenoberkante bis Mitte und Mitte bis tiefsten Stelle der Schnittdarstellung).
Die Leitungsanschriebe werden automatisch separat in dem entsprechenden Bereich so entzerrt, dass Sie sich nicht überlagern.
Mit dem Knopf
kann der Textinhalt vom
entsprechenden Leitungsanschrieb angepasst werden.
In den entsprechenden Listenfeldern können
ein Textvorsatz, das Beschriftungsattribut, eine Formatierungsangabe, ein
Textnachsatz und ein Trennzeichen ausgewählt werden. Dabei ist für jeden
Leitungsanschrieb-Text eine Mehrfachauswahl möglich. Für den Fall einer
Mehrfachauswahl, kann mit dem hinter den Texteinstellungen liegenden
Kontrollkästchen LF ein Line Feed (Zeilenschaltung) eingefügt werden, was eine
Auflistung der gewählten Texte als mehrzeiligen Text bewirkt. Die Inhalte der
einzelnen Beschriftungen können aus den angebotenen Attributen frei definiert
werden. Die angebotene Attributauswahl entspricht denen am gewählten Netzelement
möglichen und sinnvollen Beschriftungen.
Textformatierung
Für manche Attribute befindet sich ein Formatierungsbutton
hinter der Auswahl, der den Dialog für die
Formatierung öffnet.
Hier kann man die minimale Zeichenlänge, die Anzahl der Nachkommastellen und einen Faktor angeben.
Bereits vorhandene Formatierungen kann man wieder entfernen.
Im Bereich der Kollisionen kann ebenfalls ein Elementanschrieb aus einem Fremdgewerk zugewiesen werden.
Im Stationsband anschreiben
Über diesen Parameter besteht die Möglichkeit die Stationen der Netzelemente in der Legende Stationierung auszugeben.
Die Stationierung von Winkelpunkten, wird in einer separaten Legendenzeile auszugeben. Dabei werden in der Legende zu jedem Winkelpunkt die Station des Winkelpunktes und die Winkelpunkthöhe angegeben.
Diese Zeile wird automatisch in Abhängigkeit von den unter Einstellungen / Längsschnitt definierten Textparametern für Winkelpunkte, in der Registerkarte Texte, erzeugt.
Die Stationsausgabe für die Winkelpunkte erfolgt nach den Einstellungen unter Texte/Station.
Ist die Stationsdifferenz zwischen zwei benachbarten Winkelpunkten so gering, dass es zu einer Textüberlappung kommt, so wird die Textausgabe des 2. Winkelpunktes nicht vorgenommen.
Die Winkelpunktbeschriftung für den Haupt- und die parallelen Stränge kann über zwei separate Schalter eigestellt werden und erfolgt in separaten Beschriftungsboxen.
Kennzeichnung mit Status
Bestimmt, ob die Status-Signatur des Netzelements (Symbol oder Linienart) mit ausgegeben wird. Die Signatur des Status kann unter Verwalten, Auswahllisten, Status angepasst werden.
Darstellungstyp
Hier kann festgelegt werden wie Kreuzungen, Kollisionen und Anschlüsse im Längsschnitt dargestellt werden. Für Anschlüsse gelten diese Einstellungen nur, wenn diese nicht Bestandteil der Längsschnittdefinition sind. Es also am Längsschnitt-Strang angeschlossene Anschlüsse sind.
Es wird bei der Darstellung zwischen 3 Varianten unterschieden:
geschnitten: Das Element wird an der Schnittachse geschnitten dargestellt.
projiziert: Das Element wird im Projektionsbereich auf die Schnittachse projiziert dargestellt. Dabei wird die eingestellte Projektionslänge berücksichtigt.
unverzerrt: Das Element wird frontal unverzerrt dargestellt.
Ein-/ Ausläufe werden immer unverzerrt und Bauwerke projiziert dargestellt. Da Winkelpunkte keinen eigenen geometrischen Körper haben werden diese als senkrechten Strich dargestellt. Für Anschlüsse und Kollisionen kann die Art der Darstellung eingestellt werden. Dabei kann für die geschnittene Darstellung im Fall der Parallelität die Darstellung angepasst werden. Dadurch kann vermieden werden, dass nahezu parallel verlaufende Netzelemente unschön dargestellt werden. Man kann zwischen folgenden Varianten wählen:
begrenzen: Das Element wird an der Schnittachse
geschnitten dargestellt. Die Schnittdarstellung wird dabei auf den
Toleranzwinkel begrenzt.
projiziert: Das Element wird im Projektionsbereich auf die Schnittachse projiziert dargestellt. Dabei wird die eingestellte Projektionslänge berücksichtigt.
nicht darstellen: Das Element wird nicht dargestellt.
Über den Toleranzwinkel wird vorgegeben, bis wann ein Netzelement als parallel angenommen wird.
Höhenanschriebe automatisch platzieren
Ist dies gewählt, werden die Höhenanschriebe von Ein/Ausläufen, Anschlüssen und Kollisionen so gewählt, dass es zu keinen Textüberlagerungen kommt.
Bauwerke am Schacht
An den Schächten werden die angeschlossenen Speichereinrichtungen und Einleitungsstellen dargestellt.
Speichereinrichtungen
Aus den Parametern der Speichereinrichtung wird die geometrische Form für den Längsschnitt erzeugt.
Zuerst werden die hydraulischen Daten, siehe Register Hydraulik, Höhe und Fläche zur Darstellung verwendet. Sind keine hydraulischen Daten vorhanden, so wird die Darstellung aus den geometrischen Daten, Länge, Breite und Höhe, Datenbank, Register Geometrie, erzeugt Es wird somit eine Schnittdarstellung der Speichereinrichtung im definierten Höhenbereich erzeugt.
Einleitungsstellen
Die Einleitungsstellen werden bei der Auslassart konstanter Wasserstiegel auf der Höhe des definierten Wasserspiegels mit einem Dreieck dargestellt. Bei anderen Auslassarten erfolgt nur eine Textausgabe.
Bauwerke an Haltungen und Anschlussleitungen
Für die Bauwerke Trennanlage, Kläranlage, Pumpen, Schieber, Wehr und Drossel erfolgt die Darstellung an der jeweiligen Station.
Trennanlagen
Bei Trennanlagen wird das aktuelle Symbol aus dem Lageplan dargestellt.
Kläranlagen
Bei Kläranlagen wird das aktuelle Symbol aus dem Lageplan dargestellt.
Pumpen
Ein Pumpensymbol wird an der Rohrleitung dargestellt.
Ist an der Pumpe eine Pumpensumpfhöhe definiert, so wird diese angegeben.
Schieber
Ein Schiebersymbol wird an der Rohrleitung dargestellt.
Wehre
Bei Wehren wird ein Wehrkörper von der Rohrsohle bis zur Schwellenhöhe dargestellt.
Die Wehrdarstellung wird mit der Schwellenhöhe beschriftet.
Drossel
Ein Drosselsymbol wird an der Rohrleitung dargestellt. Im Text wird die Nennleistung der Drossel angegeben.
