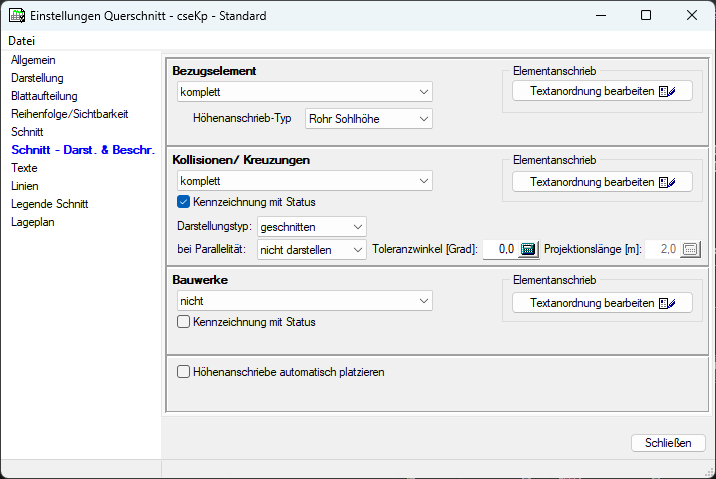

Hier können die Darstellung und die Beschriftung für Anschlüsse, Kollisionen, Ein-\Ausläufen und Bauwerken bestimmt werden.
Folgende Auswahlmöglichkeiten stehen zur Verfügung:
nicht: das Element wird weder dargestellt noch beschriftet
komplett: das Element wird dargestellt und vollständig beschriftet
ohne Leitungsanschrieb: das Element wird dargestellt und mit einem Höhenanschrieb beschriftet
ohne Höhenanschrieb: das Element wird dargestellt und mit einem Leitungsanschrieb beschriftet
ohne Beschriftung: das Element wird nur dargestellt und nicht beschriftet
Es kann eingestellt werden ob der Leitungsanschrieb ab der Legendenoberkante oder ab der Mitte der Schnittdarstellung beginnen soll. Beginnen alle Leitungsanschriebe ab der Legendenoberkante so enden die Texte der tiefsten Stelle der Schnittdarstellung. Wenn ein Leitungsanschrieb ab der Mitte der Schnittdarstellung beginnt werden zwei Bereiche gebildet (von Legendenoberkante bis Mitte und Mitte bis tiefsten Stelle der Schnittdarstellung).
Die Leitungsanschriebe werden automatisch separat in dem entsprechenden Bereich so entzerrt, dass Sie sich nicht überlagern.

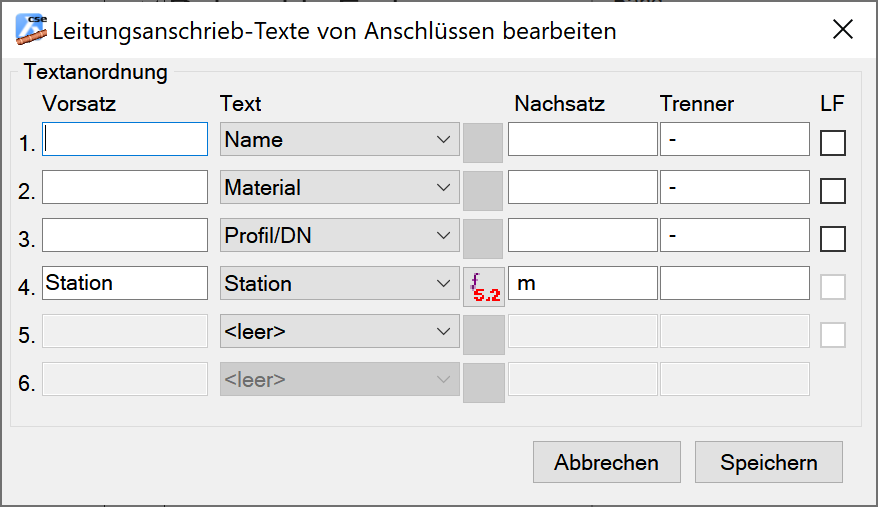

Mit dem Knopf
kann der Textinhalt vom
entsprechenden Leitungsanschrieb angepasst werden.
In den entsprechenden Listenfeldern können ein
Textvorsatz, das Beschriftungsattribut, eine Formatierungsangabe, ein
Textnachsatz und ein Trennzeichen ausgewählt werden. Dabei ist für jeden
Leitungsanschrieb-Text eine Mehrfachauswahl möglich. Für den Fall einer
Mehrfachauswahl, kann mit dem hinter den Texteinstellungen liegenden
Kontrollkästchen LF ein Line Feed (Zeilenschaltung) eingefügt werden, was eine
Auflistung der gewählten Texte als mehrzeiligen Text bewirkt. Die Inhalte der
einzelnen Beschriftungen können aus den angebotenen Attributen frei definiert
werden. Die angebotene Attributauswahl entspricht denen am gewählten Netzelement
möglichen und sinnvollen Beschriftungen.
Textformatierung

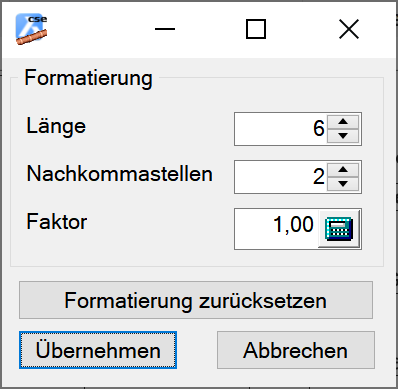

Für manche Attribute befindet sich ein Formatierungsbutton
hinter der Auswahl, der den Dialog für die
Formatierung öffnet.
Hier kann man die minimale Zeichenlänge, die Anzahl der Nachkommastellen und einen Faktor angeben.
Bereits vorhandene Formatierungen kann man wieder entfernen.
Kennzeichnung mit Status
Bestimmt, ob die Status-Signatur des Netzelements (Symbol oder Linienart) mit ausgegeben wird. Die Signatur des Status kann unter Verwalten, Auswahllisten, Status angepasst werden.
Darstellungstyp
Hier kann festgelegt werden wie Kreuzungen und Kollisionen im Längsschnitt dargestellt werden.
Es wird bei der Darstellung zwischen 3 Varianten unterschieden:
geschnitten: Das Element wird an der Schnittachse geschnitten dargestellt.
projiziert: Das Element wird im Projektionsbereich auf die Schnittachse projiziert dargestellt. Dabei wird die eingestellte Projektionslänge berücksichtigt.
unverzerrt: Das Element wird frontal unverzerrt dargestellt.
Dabei kann für die geschnittene Darstellung im Fall der Parallelität die Darstellung angepasst werden. Dadurch kann vermieden werden, dass nahezu parallel verlaufende Netzelemente unschön dargestellt werden. Man kann zwischen folgenden Varianten wählen:
begrenzen: Das Element wird an der Schnittachse
geschnitten dargestellt. Die Schnittdarstellung wird dabei auf den
Toleranzwinkel begrenzt.
projiziert: Das Element wird im Projektionsbereich auf die Schnittachse projiziert dargestellt. Dabei wird die eingestellte Projektionslänge berücksichtigt.
nicht darstellen: Das Element wird nicht dargestellt.
Über den Toleranzwinkel wird vorgegeben, bis wann ein Netzelement als parallel angenommen wird.
Höhenanschriebe automatisch platzieren
Ist dies gewählt, werden die Höhenanschriebe von Ein/Ausläufen, Anschlüssen und Kollisionen so gewählt, dass es zu keinen Textüberlagerungen kommt.
