Für alle Speichereinrichtungen können Sie geometrische Bauwerksparameter eingeben. Diese Daten entsprechen dem ISYBAU-Austauschformat Bautechnik Sonderbauwerke, Typ ST.
Geometrie

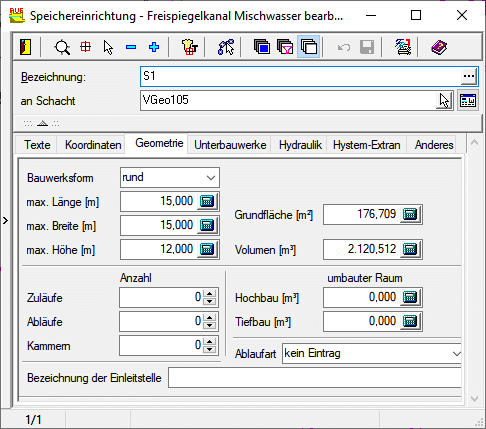

Die Geometriedaten für Speichereinrichtungen können in der folgenden Registerkarte eingegeben und geändert werden.
Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!
Auf dieser Registerseite können die geometrischen Daten zu den Bauwerken geändert werden. Zu den Einträgen, denen eine Auswahlliste zugeordnet ist, können die zulässigen Werte direkt aus einem Listenfeld entnommen werden. Den Inhalt der zur Verfügung stehenden Auswahlliste können Sie unter Verwalten/Auswahllisten verändern.
Bearbeitet werden können
Bauwerksform,
Länge, Breite, Höhe
Grundfläche, Volumen
Anzahl Zuläufe, Abläufe und Kammern
umbaute Räume
Ablaufart
Bezeichnung der Einleitstelle
Hydraulik

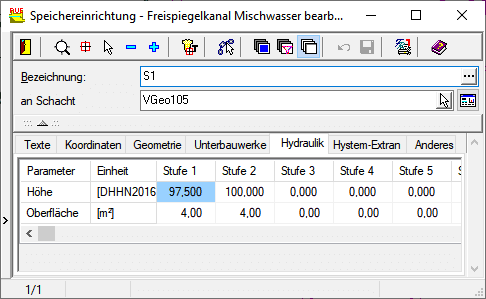

Die Hydraulikdaten für Speichereinrichtungen können in der folgenden Registerkarte eingegeben und geändert werden.
Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!
Die Registerseite Hydraulik beinhaltet die für das Bauwerk erforderlichen Hydraulikparameter nach dem ISYBAU-Austauschformat SY, hier sind die Daten für Speicherschächte angezeigt.
Bearbeitet werden können maximal 8 Höhenwerte und die dazugehörenden Oberflächenwerte.
Für verschiedene Höhen können die dazugehörenden Oberflächen eingegeben werden.
Die Höhen sollten aufsteigend sein. Mindestens 2 Höhenangaben sollten verschieden sein.
Die kleinste Höhe ist die Sohlhöhe des angeschlossenen Schachtes.
Die größte Höhe ist die Scheitelhöhe des angeschlossenen Schachtes.
