Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

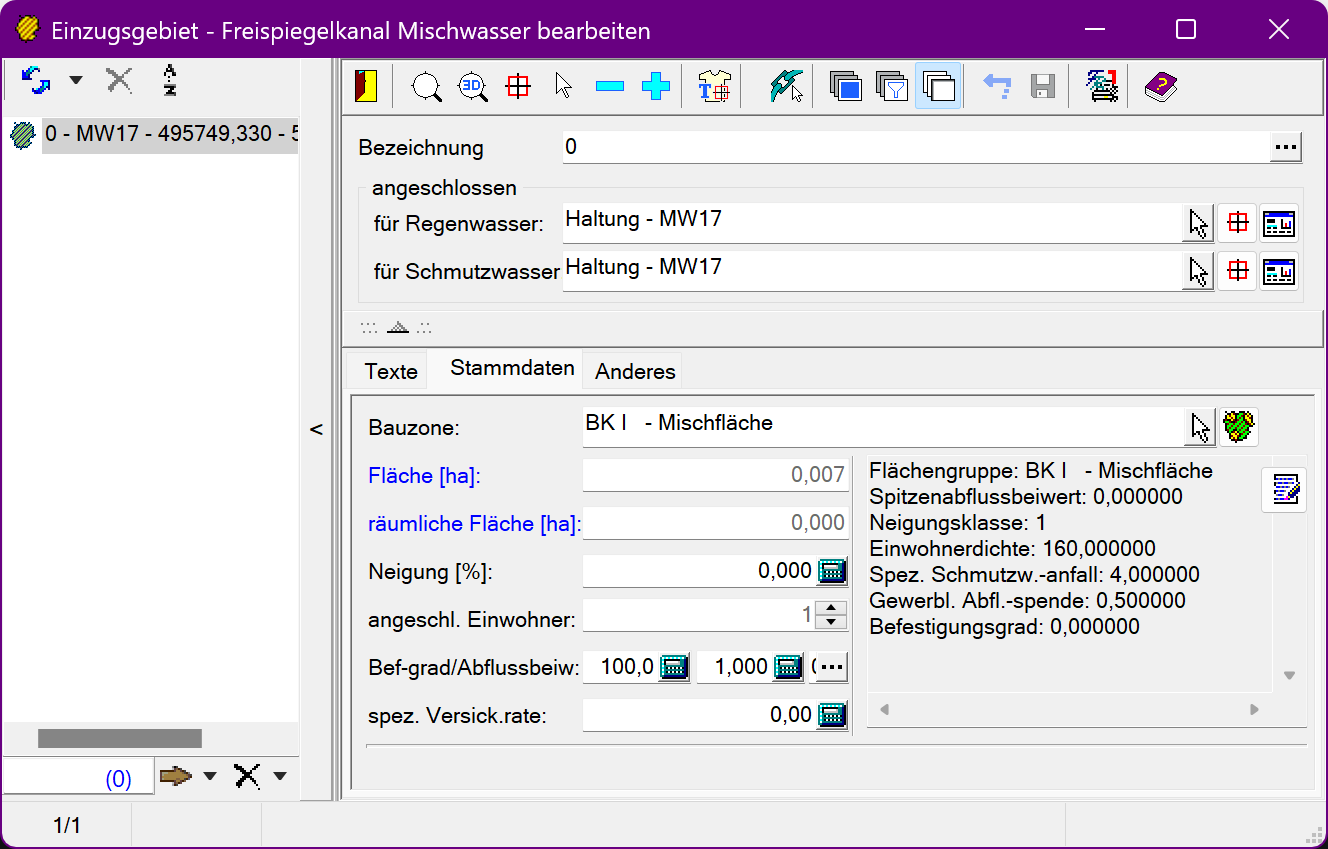

Die Stammdaten der Einzugsgebiete sowie die angeschlossene Bauzone beinhalten die für die Abflussmengenermittlung relevanten Daten.
Bearbeitet werden können
Bauzone
Neigung,
angeschossene Anwohner
Werden aus der Siedlungsdichte der Bauzone und der Fläche des Einzugsgebietes berechnet und sind in diesem Fall nicht editierbar.
Ist die angeschlossene Bauzone mit der Siedlungsdichte 0, nicht maßgebend definiert, so kann hier der entsprechende Wert für das Einzugsgebiet eingegeben werden.
Befestigungsgrad
Von der eingestellten Bauzone wird der Befestigungsgrad auf das Einzugsgebiet übernommen, wenn dieser für das Einzugsgebiet maßgebend ist. Wird zur Konstruktion des Einzugsgebietes eine Bauzone ausgewählt deren Befestigungsgrad für das Einzugsgebiet nicht maßgebend ist, so können Sie hier den Befestigungsgrad direkt für das Einzugsgebiet definieren.
Einmal direkt oder über den Schaltknopf
am
Spitzenabflussbeiwert kann in die Tabelle der Spitzenabflussbeiwerte nach ATV
A118 gewechselt werden.
Aus dieser Tabelle kann der Befestigungsgrad und der Spitzenabflussbeiwert des Einzugsgebietes in Abhängigkeit von der Neigungsklasse und der Regenspende ausgewählt werden.
Abflussbeiwert
Von der eingestellten Bauzone wird der Spitzenabflussbeiwert auf das Einzugsgebiet übernommen, wenn dieser ungleich 0.0 ist. Wird zur Konstruktion des Einzugsgebietes eine Bauzone ausgewählt die den Spitzenabflussbeiwert 0.0 besitzt, so können Sie hier den Spitzenabflussbeiwert direkt für das Einzugsgebiet definieren.
Spezifische Versickerungsrate
Durch die Eingabe einer Versickerungsrate am Einzugsgebiet ist es möglich die abfließende Regenwassermenge zu reduzieren. Die aus der Versickerungsrate resultierende Abflussverringerung, unter Berücksichtigung der aktuellen Regenspende, wird innerhalb der hydraulischen Berechnungen berücksichtigt.
Dies gilt sowohl für die Einzugsgebiete die an Haltungen als auch für die Einzugsgebiete die an Anschlussleitungen angeschlossen sind.
Bei der stationären hydraulischen Bemessung erfolgt die Berechnung der Versickerungsmenge unter Verwendung der Regenspende aus dem gewählten Lastfall.
Ist die Versickerungsrate größer als die aktuelle Regenspende, so erfolgt aus der Einzugsgebietsfläche kein Abfluss.
Die sich aus der grafischen Konstruktion ergebenden Werte für
Fläche (horizontale Fläche) und
Räumliche Fläche (wahre Fläche)
können im Dialog nicht geändert werden.
Bauzone
Die Bauzone dient zur Beschreibung der Flächencharakteristika verschiedener Einzugsgebietstypen. Jedem Einzugsgebiet ist eine Bauzone zugeordnet und damit automatisch die Parameter Spitzenabflussbeiwert, Flächenart, Siedlungsdichte, Schmutzwasser- und gewerbliche Abflussspende. Diese Werte sind in den Bauzonen definiert. Die Bauzonen steuern auch die grafische Darstellung des Einzugsgebietes (Farbe, Schraffurart, ...).
Die Parameter Spitzenabflussbeiwert und Siedlungsdichte der Bauzone sind für das Einzugsgebiet nur maßgebend, wenn sie ungleich null sind.
Dann wird der Spitzenabflussbeiwert der Bauzone übernommen und aus der Einwohnerdichte die Einwohneranzahl des Einzugsgebietes berechnet und sind hier nicht editierbar.
Sind diese Parameter der Bauzone für das Einzugsgebiet
nicht maßgebend, so können sie hier editiert werden. Welche der Eigenschaften
sichtbar sind, lässt sich über
einstellen.
Mit der Schaltfläche
wird
in den Auswahldialog für Bauzonen gewechselt und diesem Einzugsgebiet kann eine
andere Bauzone zugeordnet werden. Über die Schaltfläche
kann in
den Datenbankdialog der Bauzone gewechselt werden. Unterhalb dieser
Schaltflächen werden zur Information die wichtigsten Daten der aktuell
eingestellten Bauzone angezeigt.
Angeschlossene Einwohner
Die Anzahl der am Einzugsgebiet angeschlossenen Einwohner wird ermittelt aus der Fläche [ha] des Einzugsgebietes und der über die Bauzone definierten Siedlungsdichte [E/ha]. Ist in der Bauzone keine Siedlungsdichte definiert (Wert 0) dann kann die Anzahl der angeschlossenen Einwohner hier direkt eingegeben werden.
Abflussbeiwert
Von der eingestellten Bauzone wird der Spitzenabflussbeiwert auf das Einzugsgebiet übernommen, wenn dieser ungleich 0.0 ist. Wird zur Konstruktion des Einzugsgebietes eine Bauzone ausgewählt die den Spitzenabflussbeiwert 0.0 besitzt, so können Sie hier den Spitzenabflussbeiwert direkt für das Einzugsgebiet definieren.
Hinweis: Wenn Sie für bestimmte Einzugsgebiete den Spitzenabflussbeiwert direkt definieren möchten, so ist dazu nur eine Bauzone mit den Spitzenabflussbeiwert 0.0, nicht maßgebend, erforderlich.
Über die Schaltfläche können
Sie den Spitzenabflussbeiwert und den Befestigungsgrad des Einzugsgebietes in
Abhängigkeit von der Neigungsklasse der eingestellten Bauzone aus der Tabelle 6
der ATV-A 118 auswählen.
Hinweis: Diese Schaltfläche ist nur innerhalb des Moduls Kanalplanung anwählbar.
