Die Funktionalität zum Drehen von Symbolen mit Auswahl steht ihnen nur im Modul Kanalplanung zur Verfügung!
Sie dient der Übernahme eines vordefinierten Winkels für mehrere Symbolobjekte unterschiedlicher Netzelemente oder zur Änderung des Symbolwinkels mit einem Offsetwinkel für mehrere Symbolobjekte unterschiedlicher Netzelemente. Bei Verwendung dieser Funktionalität könnten z.B. alle Symbole eines Netzes gleichzeitig bearbeitet werden.

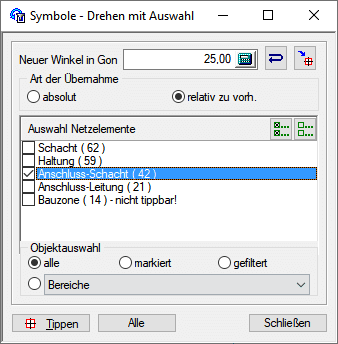

Winkel
Im Feld neuer Winkel in wird die Einstellung des Winkels, welcher absolut oder als Offset zum vorhandenen Winkel auf die ausgewählten Netzelemente übertragen werden soll, vorgenommen. Als Maßeinheit wird die Einstellung aus Einstellungen/ Projektfenster des Basismoduls verwendet und angezeigt.
Mit der Schaltfläche
Übernahme eines Winkels durch Tippen eines
grafischen Elementes wird von einem Symbol der Drehwinkel um Z übernommen.
Mit der Schaltfläche
Richtung umkehren wird die Richtung der
Drehung umgekehrt, d.h. der Betrag des Winkels mit 180 Grad addiert (andere
Winkeleinstellungen entsprechend).
Art der Übernahme
Als Art der Übernahme kann einmal absolut und zum anderen relativ zu vorh. eingestellt werden. Mit der Einstellung absolut wird der eingetragene Winkel direkt auf die ausgewählten Symbole übertragen. Mit der Einstellung relativ zu vorh. wird der Winkel als Offset (positiv oder negativ) dem vorhandenen Winkel der ausgewählten Symbole dazugerechnet.
Auswahl Netzelemente
Hier erfolgt die Auswahl der Netzelemente die beim Drehen berücksichtigt werden sollen. Es werden nur die Netzelemente mit der entsprechenden Anzahl in Klammern angeboten, die im Projekt auch vorkommen und die dem unter Objektauswahl eingestellten Selektionskriterium genügen. Über die zwei Schaltflächen oben rechts im Auswahlfenster erfolgt entweder die Auswahl aller angezeigten Netzelemente gleichzeitig oder deren Abwahl.
Objektauswahl
Die Einstellung im Bereich Objektauswahl wirkt sich beim Betätigen der Schaltfläche Alle aus. Hier können evtl. vorhandene Markierungen oder Filter für die Durchführung der Drehung berücksichtigt werden.
Durch die Auswahl der Schaltfläche Tippen ist ein einzelnes Antippen der zu drehenden Netzelemente möglich. Gleichzeitig kann die Selektionsfunktionalität des Tippcursors (Ausschnitt aufziehen, Einsammeln mit Strg-Taste) genutzt werden.
