Symbolleiste

Am oberen Rand des Dialoges sind Schaltflächen mit folgender Bedeutung angeordnet:

Objekt zeigen

Der aktuelle Schacht kann mit der Taste Zeigen  in der Grafik angezeigt werden.

Objektauswahl

Mit der Schaltfläche  wird der zu bearbeitende Schacht in der Grafik selektiert und mit der Schaltfläche  mittels der Auswahlfunktion bestimmt. Die Auswahlfunktion beinhaltet u.a. auch eine Tastatureingabe der Schachtbezeichnung.

Objekt entfernen/hinzufügen

Mit den Tasten  und  wird der momentan angezeigte Schacht gelöscht, bzw. ein neuer Schacht erzeugt.

Werte von Text übernehmen

Die Funktion zum Übernehmen von Werten aus einem Text wird über die Schaltfläche  aktiviert.

Nach dem Tippen eines Textes wird der Dialog Werte von Text übernehmen eingeblendet. Der Inhalt des Textes wird oben links angezeigt und kann bei Bedarf angepasst werden.

Der Text wird analysiert und wenn möglich in Wertepaare aufgetrennt. Für die Erkennung, wo in dem Text eine neue Zeile/Wertepaar beginnt und wie diese in die Spalten Name und Wert getrennt sind, können in der Gruppe Trenner entsprechende Einstellung vorgenommen werden.

Bis zur Erkennung der Zeichen zur Trennung von Zeilen, wird der vorangegangene Text als neues Wertepaares gelesen.

Wenn die Zeichen zur Trennung von Spalten innerhalb eines Wertepaares erkannt werden, wird der darauffolgende Text als neuer Wert eines Wertepaares gelesen. Werden die Zeichen zur Trennung von Spalten nicht gefunden, wird die komplette Zeile als Wert interpretiert.

Eine Auswahl an typischen Trennzeichen steht hier zur Auswahl. Es können aber auch andere Trennzeichen eingegeben werden.

\N

Dieses Formatierungszeichen kommt häufig in MTexten vor und signalisiert einen Zeilenumbruch.

CRLF

Dieses Formatierungszeichen ist ein standard-system String und steht ebenfalls für einen Zeilenumbruch.

Im unteren Bereich ist eine Tabelle mit 5 Spalten zu sehen:

1.  Haken: Hier werden die Wertepaare markiert, von welchen die Werte übernommen werden sollen.

2.  Name: Zeigt den Namen eines Wertes, so wie er im analysierten Text erkannt wurde.

3.  Attribut: Auswahl des Attributs vom Netzelement über die Schaltfläche  auf das der Wert von Setzen übernommen werden soll. Mit der darauffolgenden Schaltfläche  kann die Auswahl geleert werden.

4.  Wert: Zeigt den gefundenen Wert.

5.  Setzen: Hier wird bestimmt, welcher Teil des gefundenen Werts übernommen wird. Bei vielen Werten ist dies der komplette, bei anderen ist nur ein Teil des Werts zur Übernahme gültig. Mit der darauffolgenden Schaltfläche  kann die Auswahl geleert werden.

Beispiele:

•
Das Attribut Baujahr lässt nur ganzzahlige Werte zu.

•
Das Attribut Profil lässt nur Textwerte zu, also die komplette Zeichenfolge des gefundenen Werts oder ein bestimmter Teil. Da das Attribut Profil einer Auswahlliste zugeordnet ist, wird die Auswahl mit deren Einträgen erweitert.

Mit den Schaltköpfen  können alle Zuweisungen aus-/ abgewählt werden.

Mit dem Knopf Abbrechen Schließen sie den Dialog ohne eine Übernahme.

Mit dem Knopf Übernehmen Schließen sie den Dialog und übernehmen alle angehakten Werte aus der Spalte Setzen auf das entsprechend ausgewählte Attribut.

Objektverknüpfungen

Mit der Schaltfläche  werden alle Netzelemente gezeigt, die auf diesen Schacht verweisen. Gibt es nur ein anderes Objekt, welches auf den aktuellen Schacht verweist, wird sofort der entsprechende Datenbankdialog mit diesem Objekt geöffnet. Verweisen dagegen mehrere Objekte, evtl. sogar von unterschiedlichen Netzelementen auf den aktuellen Schacht, dann wird zunächst der Dialog angeschlossene Netzele­mente geöffnet.

Über das Eingabefeld Netzelement wird das gewünschte Netzelement dessen Objekte auf den aktuellen Schacht verweisen, eingestellt und in dem Listenfeld Bezeichnung dann das Objekt dessen Daten angezeigt werden sollen, ausgewählt.

Markiert/Gefiltert

Mit den Schaltflächen   am oberen Rand des Dialoges können die dargestellten Objekte auf markierte oder gefilterte reduziert werden. Über den Knopf  wird wieder auf alle Objekte der Datenbank umgeschaltet.

Änderungen Rückgängig/Speichern

Die vorgenommenen Änderungen an den Daten, können mit der Taste  widerrufen oder mit der Taste  gespeichert werden. Beim Schließen des Dialoges, bzw. beim Wechsel zu einem anderen Objekt, wird automatisch gespeichert.

Fastreport

Mit dieser Schaltfläche  ist die Ausgabe von Daten des aktuellen Da­tensatzes über FastReport möglich.

Aushubdaten

Beim Betätigen dieser Schaltfläche  gelangen Sie in den Dialog zur Eingabe der Aushubdaten.

Schachtskizze

Über der Schaltfläche  können Sie vom aktuellen Schacht eine Schachtskizze anfertigen. Die Einstellung der Parameter für die Schachtskizze erfolgt unter Einstellungen/Schachtskizze. Schachtskizzen über mehrere Schächte lassen sich mittels Darstellen/Schachtskizze ausgeben.

Zulaufdiagramm

Mit der Schaltfläche   können für alle Schächte, die einen Zulauf haben, die Liste der Zuläufe bezüglich Wasserstände im Schacht, Fließgeschwindigkeiten, Durchflussmenge und Wassersspiegelhöhen der Haltungen in einem Diagramm dargestellt werden.

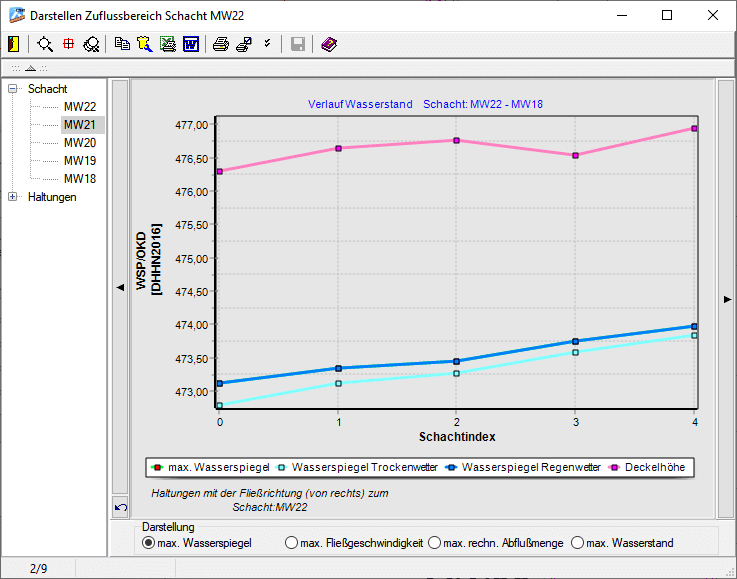

Ein Zuflussdiagramm könnte so aussehen:
