Wehre und Überläufe

Geometrie

Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

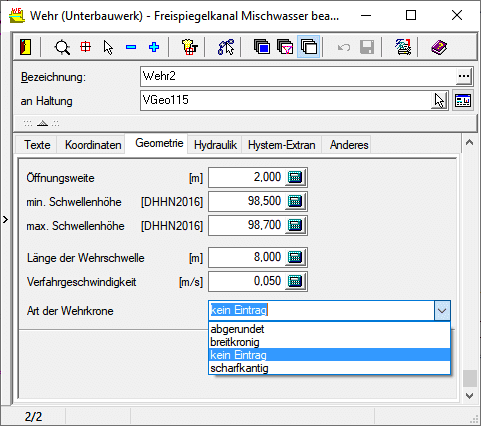

Die Geometriedaten für Wehre und Überläufe können in der folgenden Registerkarte eingegeben und geändert werden.

Für die hydraulische Berechnung von Quer- und Seitenwehren innerhalb der Berechnungsmethoden der Netzhydraulik werden folgende Daten verwendet:

•      Bauwerksart (Texte)

•      Art der Wehrkrone

Hydraulik

Hinweis: Im Kanalkataster View werden die Informationen zum Netzelement nur angezeigt und können nicht geändert werden!

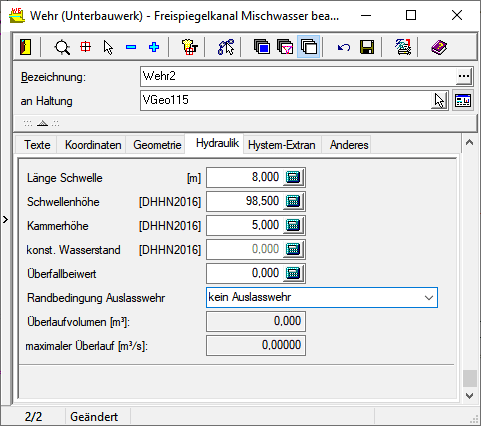

Für ein Wehr hat die Registerkarte Hydraulik folgendes Aussehen:

Konst. Wasserstand

Nur bei Auslasswehr und Randbedingung = konst. Wasserstand eingebbar.

Randbedingung Auslasswehr

Als Randbedingungen stehen kein Wasserstand, konstanter Wasserstand und Tidennummer zur Auswahl.

Für die hydraulische Berechnung von Wehren innerhalb der Berechnungsmethoden der Netzhydraulik werden folgende Daten verwendet:

•      Schwellenlänge

•      Schwellenhöhe

•      Kammerhöhe

•      Überfallbeiwert

Überlaufvolumen

Das bei der letzten hydraulischen Berechnung ermittelte Überlaufvolumen am Wehr wird angezeigt. Das Überlaufvolumen wird nur innerhalb der instationären hydraulischen Berechnung ermittelt. Ist während der letzten hydraulischen Berechnung kein Wasser über das Wehr abgelau­fen, so ist das Überlaufvolumen gleich 0.0.

maximaler Überlauf

Der bei der letzten hydraulischen Berechnung ermittelte maximale Überlauf am Wehr wird angezeigt.
