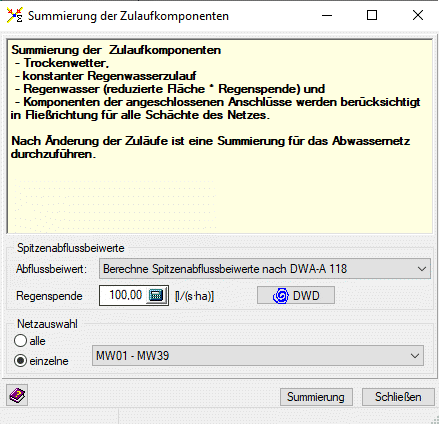

Mit diesem Dialog können Sie für ein Kanalnetz oder für alle Kanalnetze des Kanalprojektes eine Zulaufsummierung aller Zulaufkomponenten durchführen.
Gleichzeitig können Sie die Berechnung der Spitzenabflussbeiwerte nach DWA-A 118 durchführen.
Für Abflussbeiwert stehen folgende Optionen zur Verfügung:
Die Option ‚verwende eingegebene Spitzenabflussbeiwerte‘ führt dazu, dass die Summierung mit den im Projekt (an den Bauzonen, Einzugsgebieten und Haltungen/Anschluss-Leitungen) vorhandenen Spitzenabflussbeiwerte durchgeführt wird.
Die Option ‚Berechne Spitzenabflussbeiwerte nach DWA-A 118‘ berechnet die Beiwerte an den zugeordneten Bauzonen, Einzugsgebieten und Haltungen/Anschluss-Leitungen. Dabei wird der eingegebene Befestigungsgrad (wenn er nicht 0.0 ist), die Neigungsklasse (bei Bauzonen, Haltungen/Anschlussleitungen – wenn sie eingegeben wurde bzw. die Neigung bei Einzugsgebieten und die hier eingegebene Regenspende verwendet und eine Interpolation zur Ermittlung der Spitzenabflussbeiwerte nach DWA-A 118 durchgeführt.
Die berechneten Beiwerte werden an den jeweiligen Netzelementen gespeichert, die Zulaufsummierung mit diesen Werten durchgeführt, und damit stehen diese für hydraulische Berechnungen zur Verfügung.
Anwendungsfälle:
•Berechnungen mit wechselnden Wiederkehrzeiten/Häufigkeiten und Regendauern
•Bemessung nach verschiedenen Lastfällen
•Zeitbeiwertberechnung
•Instationäre Berechnung, z.B. für Überflutungsnachweis
Die an den angeschlossenen Anschlüssen (Haltung und Anfangsschacht) definierten Zulaufkomponenten werden ebenfalls berücksichtigt.
In der Gruppe Netzauswahl, erfolgt mit der Einstellung alle die Zulaufsummierung für alle Kanalnetze.
Mit der Einstellung einzelne können Sie aus dem nun erst anwählbaren Listenfeld ein Netz auswählen. Die Bezeichnung der einzelnen Kanalnetze erfolgt mit den Bezeichnungen des Anfangs- und des Endschachtes.
Über die Schaltfläche
wird
die Zulaufsummierung gestartet.
Die Summierung der Zulaufkomponenten wird vor jeder hydraulischen Berechnung automatisch für das gewählte Abwassernetz durchgeführt. Für diesen Vorgang wird der Dialog Summierung der Zulaufkomponenten mit den Netzparametern angezeigt.
Die an Haltungen und Schächten vorhandenen Zuläufe von Anschlussleitungen werden bei der Summierung berücksichtigt. Die summierten Zuläufe, für Regen- und Trockenwetter von diesen Netzelementen, werden an der jeweiligen Haltung gespeichert und bei den hydraulischen Berechnungen berücksichtigt.
