Zuordnung von Zuflussganglinien

In diesen Dialogbereich werden die zum eingestellten Abwassernetz und zum verwendeten Regenmodell zugeordneten Zuflussganglinien angezeigt.

Existieren im Projekt noch keine Zuflussganglinien, so ist dieser Dialogbereich nicht sichtbar.

Das Erzeugen von Zuflussganglinien erfolgt im Menüpunkt Einstellungen/ Zuflussganglinien, siehe Punkt Zuflussganglinien.

Exsistieren Zuflussganglinien, so kann für die instationäre hydraulische Be­rechnung hier bestimmten Haltungen eine Zuflussganglinie zugewiesen wer­den.

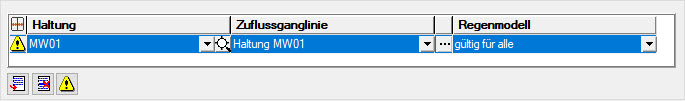

Über die Schaltfläche  wird in der Zuordnungstabelle eine neue Zeile eingefügt.

Anschließend ist in der Spalte Haltung aus der Haltungsliste des aktuellen Abwassernetzes die Haltung auszuwählen der eine Zuflussganglinie zuge­ordnet wird.

In der Spalte Zuflussganglinie ist dann aus der Liste der vorhandenen Zu­flussganglinien eine Ganglinie für diese Haltung auszuwählen.

Wenn diese Zuflussganglinie für ein bestimmtes Regenmodell definiert ist, in Bezug auf die Regenhäufigkeit, dann sollte in der Spalte Regenmodell dieser Zuordnung das aktuelle Regenmodell der hydraulischen Berechnung zuge­ordnet werden. Erfolgt dies nicht, so ist diese Zuflussganglinie an dieser Haltung bei allen Regenmodellen wirksam.

Über die Schaltfläche  wird in den Dialog Zuflussganglinien gewechselt. Dort kann eine Korrektur der Zuflussganglinie erfolgen.

Über die Schaltfläche  wird die in der Zuordnungstabelle gewählte Zuordnung gelöscht. Damit ist dieser Haltung keine Zuflussganglinie wirksam. Die Zuflussganglinie selbst wird dabei nicht gelöscht.

Das Symbol  erscheint wenn für die Zuflussganglinie eine Aktualisierung vorliegt. Diese kann über die entsprechende Schaltfläche eingepflegt werden.

Im Protokoll der hydraulischen Berechnung wird die Liste der verwendeten Zuflussganglinien ausgegeben.

In der Haltungstabelle wird die Bezeichnung der verwendeten Zuflussganglinie an der Haltung angegeben.
