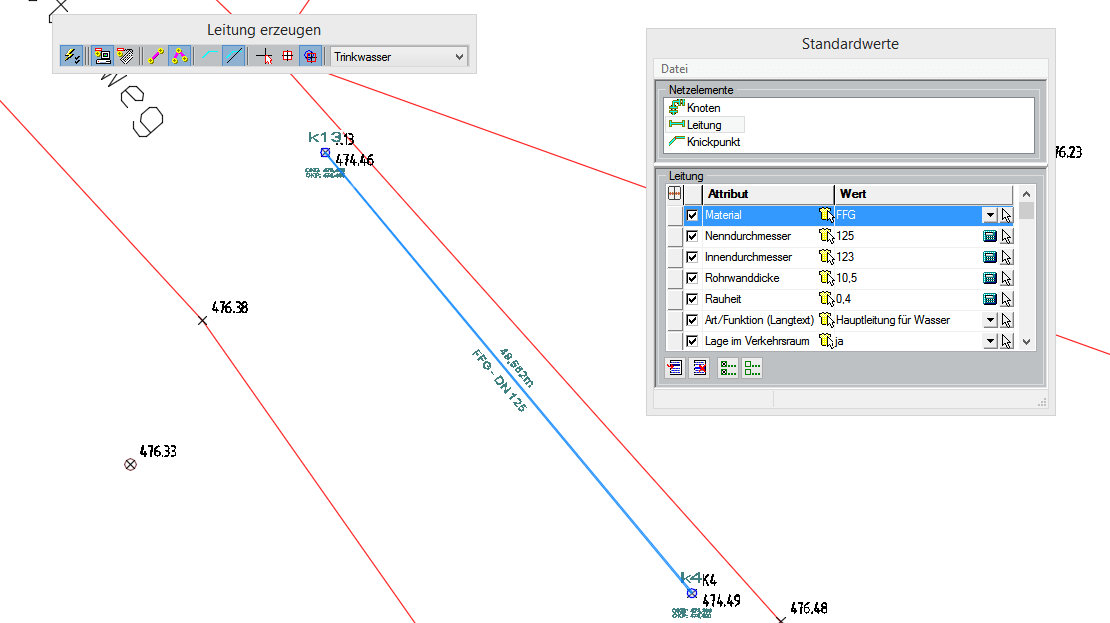

Mit dem Modul Leitungsbestandserfassung lässt sich aus reinen Vermessungsdaten ein leitungs-/fachspezifischer Datenbestand mit erforderlichen Sachdaten zu Leitungsnetzen erstellen.

Die Software ist speziell auf die Konstruktion eines Leitungsnetzes anhand von Vermessungsdaten abgestimmt. Auch analoge sowie digitalisierte Bestandsunterlagen können für die Erstellung eines intelligenten Bestandsplans herangezogen werden.

Für die Erfassung von Kanälen steht das Modul Kanalbestandserfassung zur Verfügung. Hiermit lassen Abwasserdruckleitungen genauso wie Freispiegelkanäle erfassen und verwalten.

Konstruktionen, Auswertungen und Analysen werden leitungsspezifisch vorgenommen. Es wird gleichzeitig eine umfassende Dokumentation des Leitungssystems erstellt. Hierbei werden automatisch Berichte erzeugt oder die Daten in Diagrammform anschaulich aufbereitet.

Mit den Einstellungen der Leitungsbestandserfassung kann gezielt vorgegeben werden, wie Vermessungspunkte und deren Attribute zu interpretierten sind. Der Vermesser ist also frei in der Entscheidung, ob die aufgenommenen Höhen der Knoten- oder Geländehöhe entsprechen. Knotennummern können ebenfalls direkt aus der Punktbezeichnung generiert werden.

Die gewonnenen Daten geben sehr detailliert die topologischen und fachlichen Merkmale des Leitungsnetzes wieder. Zur Weitergabe der Daten stehen Schnittstellen zu INGRADA und STANET Datenformaten sowie ASCII-, Excel- und CSV-Dateien zur Verfügung.



Fakten

  • koordinatenechte, raumbezogene und visuell orientierte Arbeitsweise (WYSIWYG - What you see is what you get)
  • Arbeiten mit Vermessungspunkten des Basis-Systems (AutoCAD & Co. o. BricsCAD)
  • Vorparametrisierung der grafischen Ausprägung
  • Erstellung von Bestandsplänen und thematischen Plänen
  • leitungsspezifische Konstruktionen, Auswertungen und Analysen



Schnittstellen

  • freie ASCII- und Datenbankschnittstelle
  • Importieren und Ausgeben von Excel-Daten
  • Import von Netzdaten aus einer Koordinatenaufnahme
  • INGRADA Schnittstelle
  • STANET Schnittstelle
