cseTools Update vom 10.08.2016
Neue Funktionen und Verbesserungen von bestehenden Funktionen
- Kanal, Exportieren, ISYBAU-XML: Neuer Schalter 'Export speicheroptimiert (langsamer)' Wir empfehlen die Verwendung dieser Einstellung nur beim Auftreten von Speicherproblemen. Screenshot
- Leitung, Importieren, WVY-Format: Der Import von Netzdaten im Austauschformat WVY (AKOGIS, ArcGIS, IP SYSCON) ist jetzt möglich. Es werden Knoten-, Leitungs-, Pumpen-, Behälter- und Armaturdaten importiert.

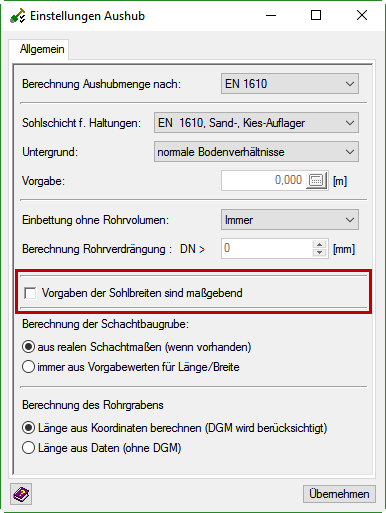

- Kanal + Leitung, Aushub: Man kann nun in den Einstellung festlegen, dass die Vorgaben der Sohlbreiten maßgebend sind. Screenshot

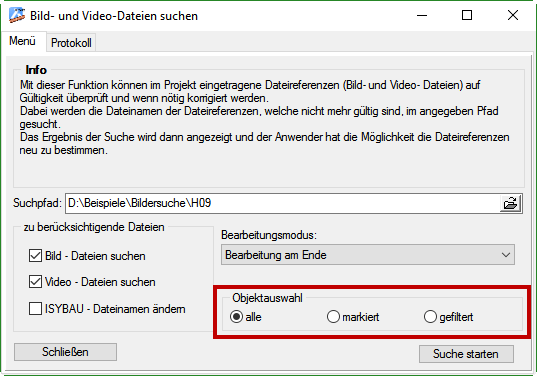

- Kanalkataster, Bearbeiten, Bild- und Videodateien suchen: Man kann nun bestimmen, ob für alle, markierte oder gefilterte Netzelemente Bild- und/oder Videodateien gesucht werden sollen. Screenshot
- Leitungsbestandserfassung: Beim Erzeugen von Leitungen/AL und Einfügen von Knoten/AK ist jetzt die Längen-/Richtungskorrektur verfügbar.
- Kanalbestandserfassung: Beim Erzeugen von Haltungen/AL und Einfügen von Schächten/AS ist jetzt die Längen-/Richtungskorrektur verfügbar.

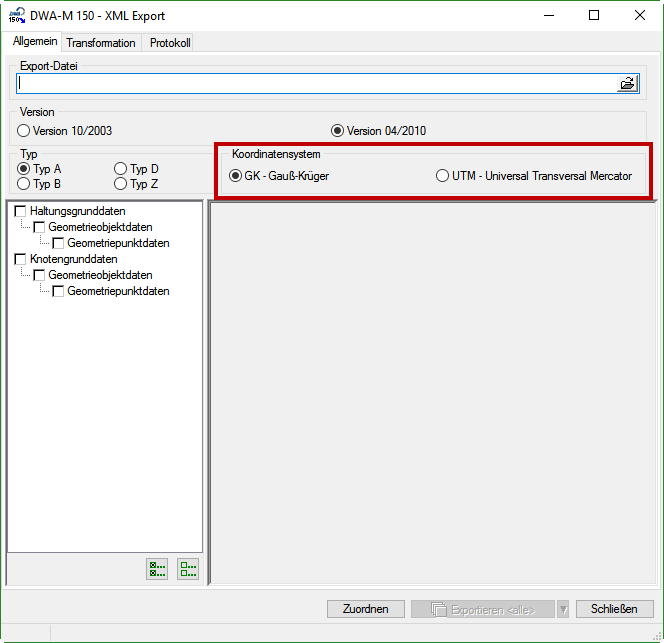

- Kanal, Exportieren, DWA-M150, Geometriepunktdaten: Man kann dem Export nun mitgeben, um welches Koordinatensystem es sich handelt. Screenshot
- Kanal, Importieren, DWA-M150, Geometriepunktdaten: Der Import erkennt jetzt, wenn in der XML-Datei UTM-Koordinaten enthalten sind und ordnet die entsprechenden Attribute automatisch der richtigen Kennung zu.

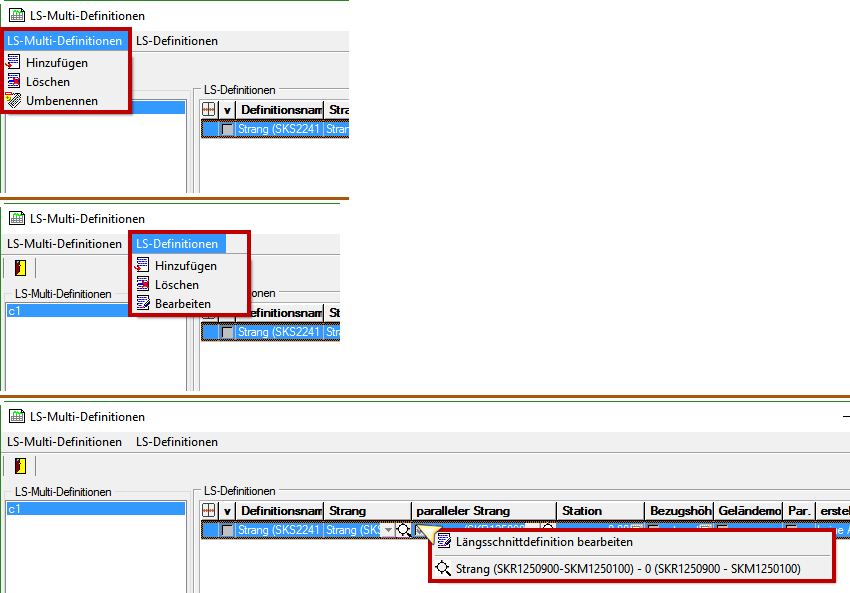

- Kanal + Leitung, Darstellen, LS-Zeichen (mehrfach): Es wurde zur schnelleren Bearbeitung und besseren Orientierung ein Hauptmenü und ein Popupmenü mit den Funktionalitäten zur Bearbeitung der Listen eingebaut. Screenshot
- cseTools: Überprüfung/ Speichern von Dialog-Positionen verbessert.
- Kanal + Leitung, Darstellen, Längsschnitt: Es wurde zur schnelleren Bearbeitung und besseren Orientierung ein Hauptmenü und ein Popupmenü mit den Funktionalitäten zur Bearbeitung der Liste eingebaut.
- Kanalplanung, Darstellen-Schachtskizze: der Maßstab für den Schachtschnitt wird nun optimal berechnet

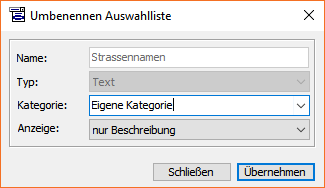

- cseTools, Verwalten, Auswahllisten: Durch das zuweisen einer Auswahlliste zu einer bisher nicht vorhandenen Kategorie wird diese Kategorie angelegt. Screenshot
- Leitung, Einstellungen, Netztyp darstellen: Dialog hat jetzt eine Statusanzeige erhalten.
- Kanalkataster, Schadensbewertung Schachtschäden: Korrektur DWA-M 149-3 von 04/2016 eingearbeitet (minimale Schadenslänge 0,5 m).
- cseTools, Bearbeiten, Verschieben, Textposition finden: Diese Funktion wurde durch eine neue Funktion ersetzt. Die Funktion sucht für ausgewählte Netzelemente automatisch freie Textpositionen im Lageplan, sodass der Text sich danach nicht mehr mit anderen CAD-Elementen überdeckt.
Fehlerkorrekturen
- Kanal + Leitung, Längsschnitt, par. Strang - Anschlüsse u.U. falsch eingezeichnet (bei Winkelpunkten und sehr starkem Gefälle). -> korrigiert
- Kanal + Leitung, Bearbeiten, Markieren/Filtern/Darstellen: Wenn ein weiteres Modul zum aktuellen Modul gestartet wird, kommt beim Öffnen des Dialogs u.U. die Fehlermeldung "UsrClsVstUpdItemsAnz: Listenindex überschreitet das Maximum". -> korrigiert
- Kanal + Leitung: Die Ermittlung der Höhe aus einem DGM heraus bringt u. U. falsche Werte, da auf das falsche Dreieeck zugegriffen wird. -> korrigiert
- cseTools: Das Lesen der Layerfarbe war u. U. falsch, wenn es sich um eine Indexfarbe handelt. -> korrigiert
- cseTools: Bei automatisch neu erstellten Zeichnungen konnte es sein, dass die Hintergrundfarbe nicht richtig gesetzt war (Indexfarbe 18). -> korrigiert
- Kanalplanung, Darstellen, Schachtskizze: Bei dem Erzeugen einer separaten Zeichnung kam es zu einer Zugriffsverletzung, wenn die Zeichnung zuvor schon mal erzeugt wurde. -> korrigiert
- Kanalkataster, Importieren, Isybau XML: Wenn in einer Isybau XML Datei an den Haltungen im Datenkollektiv "Geometrie" als Kantenendpunkt DMP eingetragen ist, dann wird die Höhe fälschlicherweise als Rohrsohle oben verwendet. Richtig ist Rohrsohle unten. -> korrigiert
- Kanalplanung:,Darstellen, Längsschnitt: Seitenzuläufe mit Profil EI werden nicht richtig gezeichnet. Die Transformation von Ellipsen war nicht in jedem Fall richtig. -> korrigiert
- Leitungsbestandserfassung, Erzeugen, Leitung: Fehlermeldung wegen Zugriff auf Knotendetails, die hier nicht verfügbar sind. -> korrigiert
- Profileditor: Nach dem Aufruf des Profil-Imports (Sonderprofile) in der Auswahlliste "Profil", kommt es beim Schließen zu Problemen --> korrigiert
- cseTools: u. U. wird bei schreibgeschützten DWG's die Grafik nicht richtig erzeugt --> ist korrigiert
- Kanalkataster, Datenbankimport Access-DB: klappt nicht. -> korrigiert
- Kanalplanung, Darstellen-Schachtskizze: u. U. wurde, bei der Einstellung Maßstab optimal, der Maßstab nicht richtig berechnet und die Schachtskizze war nicht oder schlecht sichtbar --> ist korrigiert
- cseTools, Excel Import: Absturz bei Öffnen einer Excel Tabelle, wenn die Tabelle z.B. aufgrund von Zellenfehlern nicht geöffnet werden kann. -> korrigiert
- Kanal + Leitung, Darstellen, Längsschnitt: Die Zeigen-Funktion das parallelen Schnittes wurde auch durchgeführt, wenn es gar keinen parallen Schnitt gibt. -> korrigiert
- cseTools, Import GEOvision-Projekt: Referenzierungen auf nicht unterstützte Modulklassen wurden gelesen (Bsp. Längsschnittdef -> DGM). -> korrigiert
- Kanal-Profileditor: Bei den Funktionen "Diagramm" und "Editieren" kamen, wenn noch keine Berechnung gemacht wurde, eine irreführende Fehlermeldung. --> ist erledigt
- Kanal-Profileditor, Teilfüllungstabelle berechnen: Wird eine Kontur getippt wird dies mit der Meldung "Bitte markieren Sie alle Elemente der Kontur" quittiert und die Teilfüllungstabelle wird nicht berechnet. -> korrigiert
- Kanal-Profileditor: Beim Löschen eines Profils kann der dazugehörige Layer nicht gelöscht werden. -> korrigiert
- Kanal-Profileditor: Beim Auswählen eines Profils wird der einzig sichtbare Layer nicht als aktueller Layer eingestellt. -> korrigiert
- Leitungsplanung, Importieren, Leitungs-Projekt: Importierte Knotendetailes sind u. U. unvollständig. -> korrigiert
- Leitungsplanung, Knotendetails: Das Arbeiten mit Filtern (über die Knotenpunkte) funktionierte nicht richtig. -> korrigiert.
- Leitungsplanung, Bearbeiten, Knotenpunkte: Die Einstellung zum automatischen/manuellen Aktualisieren des Dialoginhaltes wurde nicht gelesen/geschrieben. -> korrigiert
