cseTools Update vom 24.08.2017

Neue Funktionen und Verbesserungen von bestehenden Funktionen

  1. Kanalkataster: Schnellzugriff, Zeige Befahrungs-Video: Nach Antippen eines Netzelementes wird automatisch das aktuelle Befahrungsvideo geöffnet, wenn Schadensdaten an diesem Element erfasst und ein Video zugeordnet ist.
  2. Kanalkataster: Schnellzugriff, Zeige Schadensprotokoll: Nach Antippen eines Netzelementes wird automatisch das aktuelle Schadensprotokoll geöffnet, wenn Schadensdaten an diesem Element erfasst sind.
  3. Leitung: Schnellzugriff, Themenwahl: Mit dieser Funktion können sehr schnell und einfach grafische Teilbereiche ein- und ausgeblendet werden. Dabei werden Layereinstellungen vorgenommen, die ebenfalls über Einstellungen, Netztyp vorgenommen werden können, dort aber einzeln für jeden Netztyp und alle zugeordneten Elemente. Screenshot
  4. Kanal: Schnellzugriff, Themenwahl: Mit dieser Funktion können sehr schnell und einfach grafische Teilbereiche ein- und ausgeblendet werden. Dabei werden Layereinstellungen vorgenommen, die ebenfalls über Einstellungen, Netztyp vorgenommen werden können, dort aber einzeln für jeden Netztyp und alle zugeordneten Elemente. Screenshot
  5. Kanal + Leitung: Neue Funktionsgruppe 'Schnellzugriff'. Screenshot
  6. Kanalplanung: Bearbeiten, Umbenennen: Neue Funktion zum Umbenennen eines ganzen Netzes nach den ISYBAU-Vorgaben. Screenshot

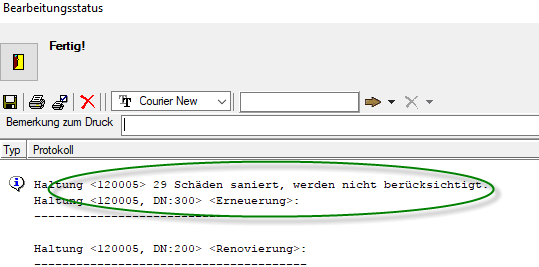

  7. Kanalsanierung: Kalkulation, automatische Erzeugung der Positionen: Hierbei werden bereits als 'saniert' gekennzeichnete Einzelschäden nicht berücksichtigt. Dies wird jetzt im Verlaufsprotokoll mit ausgegeben. Screenshot
  8. Kanalkataster: Bearbeiten, Erzeugen, Haltungsschaden (für Untersuchungen nach ATV-M143): Es wird nun bei der direkten Eingabe des Kürzels automatisch erkannt, ob es sich um ein Steuer- (bzw. Schadens-)Kürzel handelt und dieser eingestellt. Ebenfalls bleiben nun die Einstellungen für die Steuer- (bzw. Schadens-)Kürzel beim Wechsel der Registerkarten erhalten. Screenshot
  9. Kanal: Wertermittlung: in Preisindextabelle 2015 aktualisiert sowie 2016 und 2017 hinzugefügt
  10. Kanalplanung: Importieren, CARD/1: Ist beim Lesen der BLK-Datei die gelesene Rauheit gleich 0.0, so wird jetzt die Standardrauheit des gelesenen Materiales gesetzt (siehe Verwalten, Auswahllisten, Material).
  11. Kanalsanierung: Sanierungskalkulation: Es gibt jetzt eine Parametereinstellung 'Mengenwerte runden'. Wird diese verwendet werden die Mengen, die für die Preisbildung herangezogen werden auf 2 Nachkommastellen gerundet. Ziel ist die rechnerisch genaue Nachvollziehbarkeit der Berechnung in den erzeugten Anzeigen und Ausdrucken. Screenshot

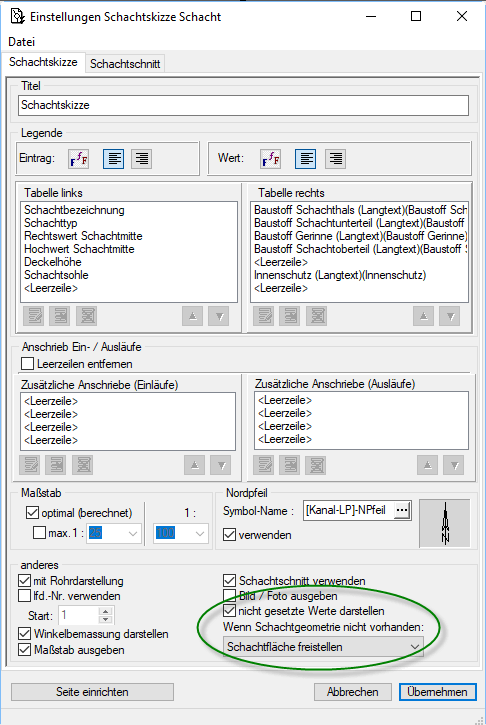

  12. Kanalplanung: Einstellungen, Schachtskizze: Neue Einstellmöglichkeiten 'nicht gesetzte Werte darstellen' (sind Werte für Haltungen unbekannt z.B. DN oder Sohlen, dann werden in dem Haltungsanschrieb 0'en ausgegeben oder eben nicht) und Vorgaben zum Zeichnen wenn die Schachtgeometrie nicht vorhanden ist (z.B. ist für einen Schacht keine Größe bekannt (Länge/Breite = 0) dann soll auch keine Darstellung der Schachtwände in der Schachtskizze erfolgen). Screenshot
  13. Leitungsplanung: Einstellungen, Knotenpunkte: Es gibt eine neue Einstellmöglichkeit mit der die Strangbeschriftung im Knotendetail unterdrückt werden kann. Screenshot

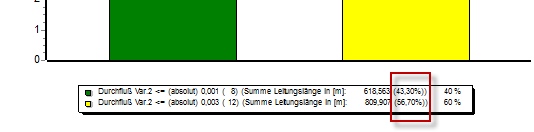

  14. Kanal + Leitung: Auswerten, Abfragen, Ergebnisvisualisierung: Hat eine Abfrage eine Berechnung (z. B. der Haltungslängen) und wird das Ergebnis in einem Diagramm visualisiert, so wird jetzt auch ein Vergleich der Längen in Prozent angegeben. Screenshot
  15. Kanalkataster: Den Schadenselementen das berechnete Attribut 'Kodierart' hinzugefügt.

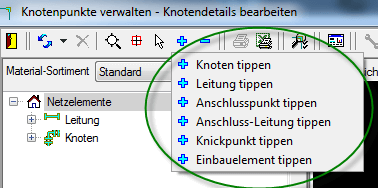

  16. Leitungsplanung: Bearbeiten, Knotenpunkte: Es können jetzt auch direkt Knickpunkte angetippt werden, um diese Position zur Knotendurchbildung zu verwenden. Für eine bessere Übersichtlichkeit wurde hier ein Pulldown-Menü eingebaut, in der die einzelnen Tipp-Möglichkeiten gewählt werden können. Screenshot

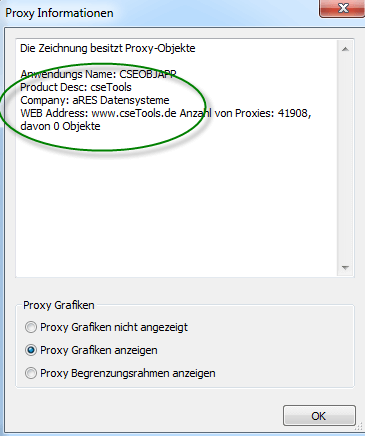

  17. cseTools: Proxy-Informationen der cseTools Objekte verbessert. Damit informativere Proxy-Anzeige im System. Screenshot
  18. cseTools: Eingabeaufforderung beim Tippen optimiert. Es werden nur noch Elementnamen aufgeführt von Netzelementen die auch vorhanden sind.
  19. Kanal: Darstellen, Schachtskizze, Schadensprotokoll u. ä.: Die Texte in der Kopftabelle werden jetzt eingepasst (automatische Anpassung der Texthöhe) und vertikal zentriert.

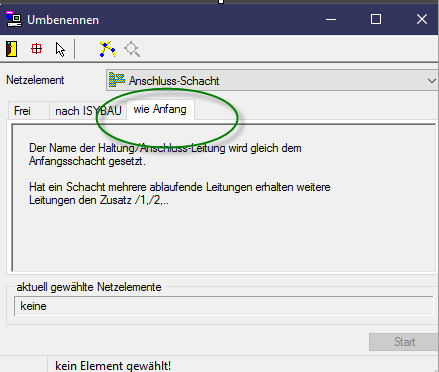

  20. Kanal + Leitung: Bearbeiten, Umbenennen: Umbenennung von Haltungen/Leitungen nach Anfangsschacht-/-Knotenbezeichnung jetzt möglich. Screenshot
  21. Kanalkataster: Bewertung nach DIN 1986-30 (für Grundstücksentwässerungsanlagen) implementiert.
  22. Kanalplanung: Verwalten, Material-DB, Schächte: Liste der Schächte ergänzt um Varianten mit Minikonus (bis DN 400) und extra langem Schachthals (Konus 850 mm).
  23. Kanalplanung: Verwalten, Material-DB, Bauteile: Auflageringe mit Höhen 60, 80, 100 mm hinzugefügt.
  24. Kanal: Verschiedene Blöcke, die hauptsächlich zur Schacht-/Anschlussschachtdarstellung verwendet werden mit Freistellflächen hinzugefügt. Diese haben als Zusatz im Namen den Text "... freigestellt". Symbolbibliothek enthält keine AEC mehr und ist eine “... von AutoCAD erzeugte DWG Datei...”
  25. Kanalkataster: Bearbeiten, Erzeugen, Anschluss aus Schaden: Jetzt auch für die Anschlussleitungsschäden.

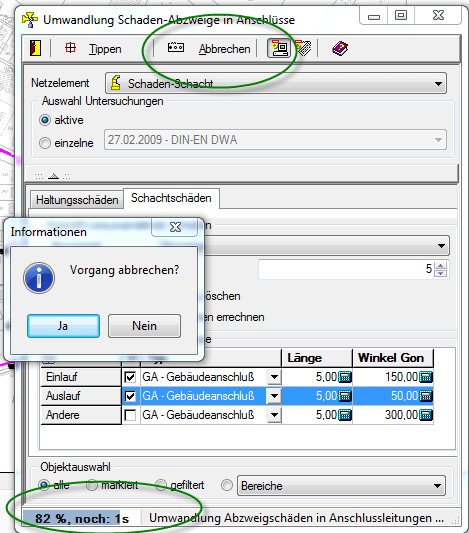

  26. Kanalkataster: Bearbeiten, Erzeugen, Anschluss aus Schaden: Abbruchmöglichkeit ist jetzt vorhanden, Laufbalken eingebaut. Screenshot
  27. Kanalkataster: Auswerten, Abfrage: Für die Zustandsdaten neue Auswertung 'farbig markieren nach Handlungsbedarf' hinzugefügt.
  28. Kanalplanung: Darstellen, Schachtskizze: Die Schachtberechnung berücksichtigt jetzt eine variable Unterteilhöhe (Differenz zwischen Mindest- und Maximalbauteilhöhe). Die Verwendung dieser variablen Höhe kann dazu führen, dass Schachtringe optimaler verwendet und damit weniger Ausgleichsringe benötigt werden.
  29. Kanalplanung: Verwalten, Material-DB, Bauteile: Es kann jetzt beim Unterteil auch eine Mindestbauteilhöhe angegeben werden. Die Differenz zwischen Mindest- und Maximalhöhe ist als variable Höhe zu verstehen und wird innerhalb der Schachtberechnung entsprechend verwendet.
  30. Kanal + Leitung: Anschlussleitung: Neues Attribut 'Station bezogen auf Anfang' der Haltung/Leitung.
  31. Kanalplanung: Darstellen, Schachtskizze: Innerhalb der Schachtberechnung werden Ausgleichringe nur noch bis zu einer max. Gesamthöhe von 240 mm verwendet (dies ist eine Vorgabe der entsprechenden Vorschrift). Dies trat nur auf wenn mit der Einstellung 'ohne' 250-er Ringe gearbeitet wurde und die Schachthöhe ggf. nicht ausgeglichen werden konnte.
  32. Kanalplanung: Verwalten, Material-DB: Schachtdefinitionen so abgeändert, dass keine 250-er Ringe mehr verwendet werden (dafür Ringe mit Bauteilhöhe 750 mm hinzugefügt).
  33. Kanalplanung: Verwalten, Material-DB: Bauteile hinzugefügt, Ringe in Bauhöhe 750 mm (R1000x750, R1200x750, R1500x750), Schachthals mit Bauhöhe 300 mm (KHi1000x625) und Schachthals mit Bauhöhe 850 mm (KHx1000x625, KHx1200x625, KHx1500x625).
  34. Kanalplanung: Verwalten, Bauteileditor: Ringe in Bauhöhe 750 mm (R1000x750, R1200x750, R1500x750) und Schachthals mit Bauhöhe 300 mm (KHi1000x625) hinzugefügt.
  35. Kanalplanung: In Dokumentation unter Einstellungen-Regenmodell, KOSTRA-DWD-2010, eingearbeitet.

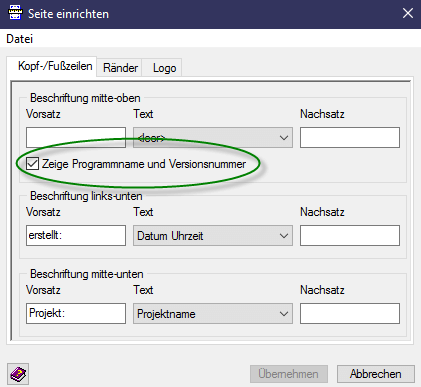

  36. Kanal + Leitung: Formulare-Darstellung-Produktname/Version ist jetzt abschaltbar. (gilt für alle Ausgaben wo die Vorgaben von 'Seite einrichten' verwendet werden) Screenshot
  37. Kanal: Symbolbibliothek: Referenzpunkt von Symbol '[Kanal-LP]Sanierung-Anschluss-Leitung' korrigiert (war nicht zentrisch).

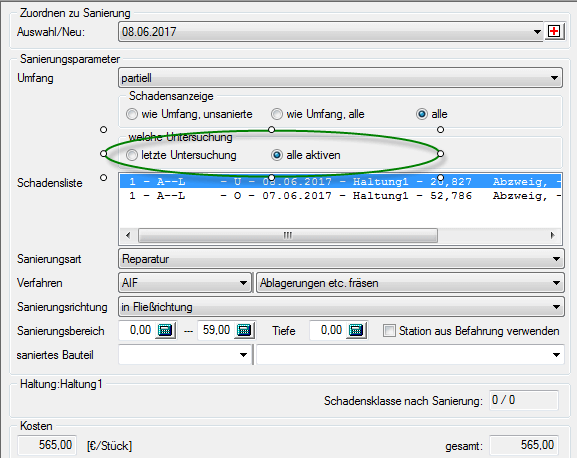

  38. Kanalsanierung: Bearbeiten, Erzeugen, Einzelsanierung: Es besteht jetzt die Möglichkeit, für eine Einzelsanierung auch Schäden aus älteren aktiven Untersuchungen auszuwählen. Screenshot
  39. Leitungskataster: Darstellen, Längsschnitt: Schächte (Württembergisches System) wurden nur dargestellt wenn eine Deckelkoordinate gesetzt ist. Jetzt ist es ausreichend wenn die Schachtmitte oder die Deckelkoordinate gesetzt sind.
  40. Kanalkataster: Auswerten, Bewertung Haltungs-/Schacht-/Anschlussleitungsschäden: Für den Fall "Bewertung nach DIN-EN(wie Kodiersystem)" 2 Ergebnislisten ausgegeben werden wenn für beide Kodierungen Untersuchungen vorhanden sind. Vor der Ausgabe kann die entsprechende Liste in einem Abfragedialog ausgewählt werden. Die gleiche Vorgehensweise ist bei der Durchführung von Auswertungen nach einer Bewertung vorhanden.
  41. Kanalkataster: Importieren, DWA M150: Geometriedaten sind jetzt separat abschaltbar. In einem Datenbestand mit Geometrie und Inspektion kann man damit zunächst die Geometriedaten und erst in einem zweiten Schritt die Inspektionsdaten einlesen.
  42. Kanalkataster: Auswertung, Bewertung: Hier werden jetzt für den Fall: Bewertung nach DIN-EN(Wie Kodiersystem) 2 Prioritätslisten ausgegeben, wenn für beide Kodierungen Untersuchungen vorhanden sind. Die Zusammenfassungstabellen werden nur ausgegeben, wenn Untersuchungen nur für ein Kodiersystem DINEN_DWA oder DIN_EN_ISYBAU vorhanden sind.
  43. cseTools: Für AutoCAD, Civil 3D und Map 3D 2018 bereitgestellt.
  44. cseTools: Neue Beispielprojekte zum Thema Sonderbauwerke hinzugefügt (Ordner "KPS"):
    • VGeoVariante1.dwg
      Eine Wassermenge rein geometrisch auf zwei Haltungen aufteilen.
    • VGeoVariante2.dwg
      Eine Wassermenge rein geometrisch auf zwei Haltungen aufteilen, durch Erhöhung der Zuflussmenge Einstauzustand erzeugen.
    • VWehrVar1.dwg
      Aufteilung einer Wassermenge auf Entlastungshaltung über ein Wehr und zur Kläranlage über eine Haltung als Drosselstrecke. Berechnung bei Trockenwetter.
    • VWehrVar2.dwg
      Aufteilung einer Wassermenge auf Entlastungshaltung über ein Wehr und zur Kläranlage über eine Haltung als Drosselstrecke. Berechnung bei kritischem Regenwasserabfluss.
    • VWehrVar3.dwg
      Aufteilung einer Wassermenge auf Entlastungshaltung über ein Wehr und zur Kläranlage über eine Haltung als Drosselstrecke. Berechnung bei maximalem Mischwasserabfluss.
    • VWehrVar1Drossel.dwg
      Aufteilung einer ankommenden Mischwassermenge auf Entlastungshaltung über ein Wehr und zur Kläranlage über eine Haltung als Drosselstrecke die zusätzlich durch ein Drosselelement auf einen max. Durchfluss begrenzt werden soll.
    • VSpeichereinrichtung.dwg
      Verzweigung mit Speichereinrichtung, Drossel (Bodenablauf) und Überlauf (geometrisch)
    • VEinleitungsstelle.dwg
      Berücksichtigung eines Vorflutwasserstandes durch eine Einleitungsstelle
    • Hinweise_cseTools_Beispielprojekt_KPS.pdf
      Allgemein Aufzeigen der Unterschiede zwischen instationärer und Zeitbeiwert-Berechnung innerhalb der einzelnen Varianten.
  45. cseTools: Sind Layer auf denen mit den cseTools Grafikelemente erzeugt werden sollen gesperrt, kann es zu Problemen u. U. sogar zu einem Systemabsturz kommen. Hier wurden Änderungen vorgenommen, so dass es nicht mehr dazu kommt. Es erscheinen Meldungen, dass die Layer gesperrt sind. Grundsätzlich müssen die Layer für ein normales Arbeiten aber entsperrt werde!

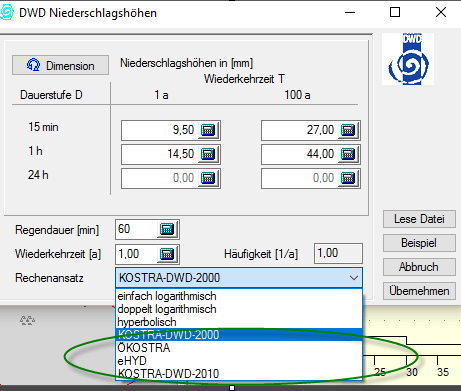

  46. Kanalplanung: DWD Niederschlagshöhen: Die Vorgaben nach KOSTRA 2010 wurden eingearbeitet. Screenshot

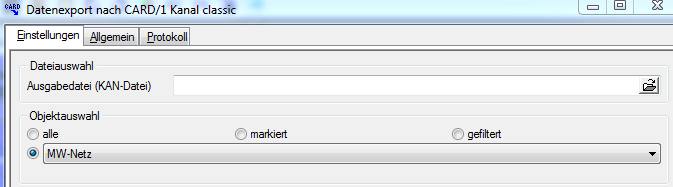

  47. Kanalplanung: Exportieren, CARD (Kanal classic): Bisher war hier nur der Export der Elemente eines Bereiches vom Typ Netz möglich. Jetzt ist die übliche Objektauswahl hier ebenfalls verfügbar. Screenshot
  48. Kanal: Importieren/Exportieren, ISYBAU-XML: Das Attribut 'Innenschutz' wird bei Haltungen/Leitungen mit gelesen/geschrieben.

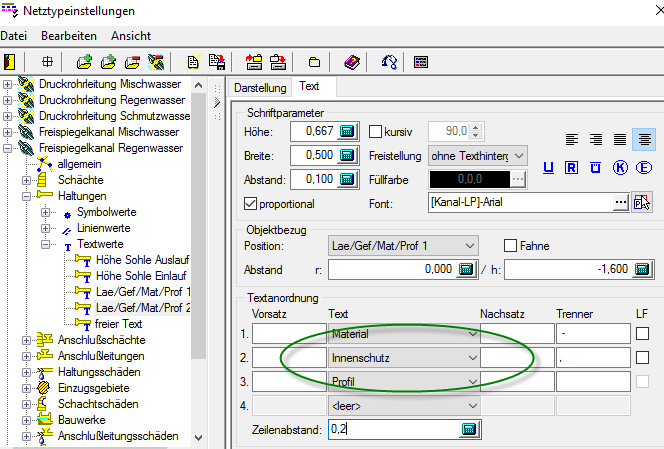

  49. Kanal: Netztypeinstellungen, Haltungen/Leitungen, Textwerte: Das Attribut 'Innenschutz kann zur Standardbeschriftung herangezogen werden. Screenshot

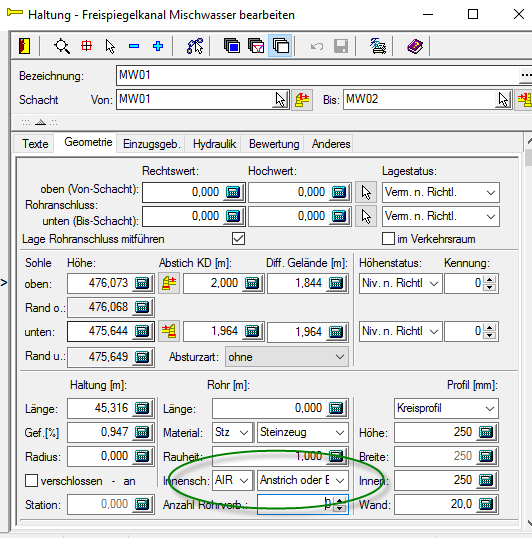

  50. Kanal: Datenbank, Haltung/Leitung, Register Geometrie: neues Attribut 'Innenschutz'. Screenshot
  51. Kanal: Datenstruktur: Den Elementen Haltung und Leitung das Attribut 'Innenschutz' hinzugefügt.
  52. Kanal: Einstellungen, Längsschnitt: Wurde ein eigener Parametersatz als Standard im Benutzervorlagenverzeichnis gespeichert und will man die "ParaStandard.plk" aus dem Installationsverzeichnis öffnen, wird trotzdem die "ParaStandard.plk" aus dem Benutzervorlagenverzeichnis geöffnet. Es erfolgt jetzt ein Hinweis darauf und die im Dialog angezeigte gelesene Datei wird richtig angezeigt.

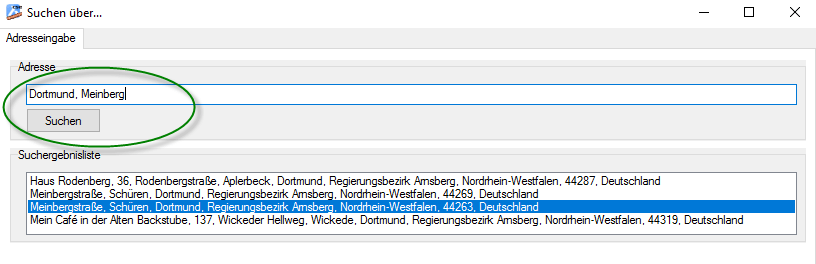

  53. Kanalkataster: Geocodierte Suche ist jetzt möglich. Mittels Eingabe einer Adresse wird über den OpenStreetMap-Server eine Adressliste angefordert und der entsprechende Projektausschnitt gezeigt. Voraussetzung ist, dass das Projekt in UTM-Koordinaten vorliegt. Screenshot

Fehlerkorrekturen

  1. Kanal: Exportieren, ISYBAU-XML: Ist eine Anschlussleitung oben und unten durch jeweils einen AP an einen Schacht angeschlossen, wird in die XML-Datei als zwar richtig >0< (Schacht) geschrieben, als Bezeichnung im Feld steht aber fälschlicherweise die Bezeichnung des AP, nicht des Schachtes drin. -> korrigiert
  2. Kanalkataster: Datenbank, Zustandsdaten-Haltung: Die Einstellung 'Gegenbefahrung' wurde nicht gespeichert. -> korrigiert
  3. Kanalplanung: Darstellen, Schachtskizze: Der Schachtschnitt wird, falls nicht genügend Daten für die berechnete Darstellung vorhanden sind, als leere Seite erstellt. -> korrigiert
  4. Kanalplanung: Darstellen, Schachtskizze: Auf der Seite mit dem Schachtschnitt wird u. U. der Maßstab für die Darstellungen falsch berechnet. -> korrigiert
  5. Kanalplanung: Darstellen, Schachtskizze: In einer separaten Zeichnung wird die schematische/berechnete Darstellung u. U. falsch Positioniert. -> korrigiert
  6. Kanalplanung: Darstellen, Schachtskizze: Bei der Ausgabe in einer separaten Zeichnung fehlt auf der Seite mit dem Schachtschnitt die Schachtbezeichnung. -> korrigiert
  7. Leitungsplanung: Bearbeiten, Erzeugen Anschlussleitung: Nach dem Absetzen des AP wird nicht auf Antippen zur Auswahl des Netzelementes umgeschaltet. Es wird nochmal zum Absetzen des AP aufgefordert. Man muss dann einmal irgendwohin tippen, das hat keine Auswirkung und dann schaltet das Programm auf das Tippen zum Anschließen um. -> korrigiert
  8. cseTools: Importieren, ISYBAU-XML: Unter bestimmten Voraussetzungen werden Deckelhöhen nicht eingelesen. -> korrigiert
  9. Kanal + Leitung: LS Zeichnen mit Schnitt anderes Gewerk: Beide Horizontanschriebe werden übereinander ausgegeben. -> korrigiert
  10. Kanalplanung: Einstellungen, Regenmodell: Es ist möglich bei der Definition von Regenmodellen Wiederkehrzeiten < 1 einzugeben, das führt bei entsprechend kleinen Werten u.U. auch zu negativen Regenspenden. -> korrigiert
  11. Kanal: Bearbeiten, Bereiche: Wird ein Bereich gelöscht während eine LS-Definition (wo dieser Bereich verwendet wird) geöffnet ist, kommt es beim Verlassen des LS-Definitions-Dialogs zur Zugriffsverletzung. -> korrigiert
  12. cseTools: Bearbeiten, Verschieben: Die in den allgemeinen Einstellungen gemachte Voreinstellung wird immer auf "Station-Ende-beibehalten" zurückgesetzt. Auch eine Eingabe (1,2 oder 3) bei Ausführung der Verschiebefunktion hat keinen Einfluss. -> korrigiert
  13. cseTools: cseKP3D, Hydraulik, Zeitbeiwertverfahren: Für die Berechnungen nach Ras-Ew (Imhoff und KOSTRA) sind keine Formulare in der Auslieferung enthalten. -> korrigiert
  14. Leitungsplanung: Bearbeiten, Knotenpunkte: Der Knopf "anfügen" ist bei einer Auswahl einer gespeicherten Baugruppe nicht aktiv. -> korrigiert

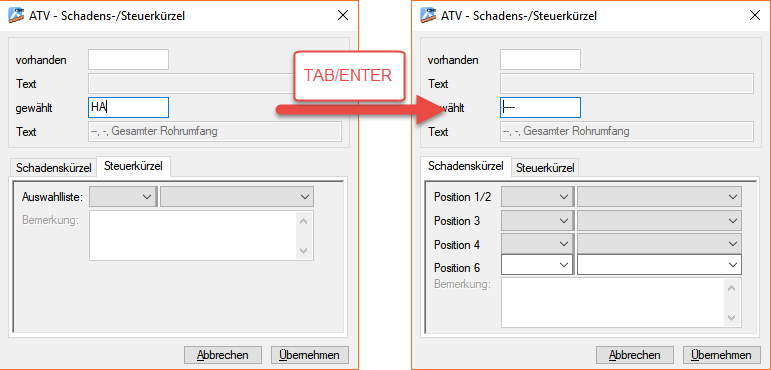

  15. Kanalkataster: Bearbeiten, Erzeugen, Schachtschaden: Bei der direkten Eingabe des Schadens-/Steuerkürzels für nach DIN-EN kodierte Untersuchungen, wird nach Wechsel mit TAB die Charakterisierung 1 und 2 wieder entfernt. -> korrigiert
  16. Kanal + Leitung: Importieren, Projekt mit Transformation: Die Koordinatentransformation brach ab, wenn sie ein Netzelement ohne Koordinaten transformiert. Jetzt wird eine Koordinate 0,0 nicht mehr transformiert und bleibt bestehen.
  17. Kanalkataster: Die Angabe der endgültigen Schadensklassen der 3 Schutzziele bei DIN-EN DWA erfolgte wenn keine Bewertungskriterien zutreffen mit 0. Jetzt wird hier der Rechenwert nach DWA (5) verwendet. -> korrigiert
  18. Kanal + Leitung: Auswerten, Abfrage: Wird "Ausgabe des Berichts als Diagramm" aktiviert ist kein Diagrammtyp voreingestellt und es wird ein Bericht ausgegeben mit Säulen- und Kreisdiagramm auf einem Blatt. -> korrigiert
  19. cseTools: Sind Elemente markiert und werden an diesen Elementen neue Grafikelemente erzeugt, so haben diese nicht die Markierungsfarbe. -> korrigiert
  20. Kanalsanierung: Verwalten, Baunebenkosten: Beim Ändern der Breite mittels des Splitters verschiebt sich u. U. die rechte Seite aus dem Fenster. -> korrigiert
  21. Kanal + Leitung: Darstellen, Längsschnitt-Entwurf, Info-Netzelement: Datenbankdialoge zu Anschlussleitungen und Anschlussschächten lassen sich nicht öffnen. -> korrigiert
  22. Kanal + Leitung: Verwalten, Material-DB: u.U. Fehlermeldungen beim Erstellen/Kopieren einer Materialdatenbank.-> korrigiert
  23. Kanalkataster: Auswerten, Bewertung, Schacht-/Haltungs-/Anschlussleitungsschäden: Über den Knopf "Auswertung Bewertung" erscheint nur der Hinweis "Diese Auswertung ist nicht vorhanden!". -> korrigiert
  24. cseTools: Absturz nach Rückgängig: Macht man eine gerade erzeugte Haltung über Rückgängig im CAD wieder weg und konstruiert sofort wieder eine Neue stürzt das Programm komplett ab. -> korrigiert
  25. cseTools: Bearbeiten, Erzeugen, Anschlussleitung: Nach dem Antippen des Netzelements an welches die Anschlussleitung angeschlossen werden soll, lässt sich keine neue Anschlussleitung durch Absetzen des oberen Anschlussschachts erzeugen. Funktion muss neu gestartet werden. -> korrigiert
  26. Kanalsanierung: Sanierungskalkulation, Erzeugen Einzelpositionen: Bei der Ermittlung der Kosten für Einzelpositionen bei Reparatur oder Renovierung wird die Nennweite des Netzelements in der falschen Dimension (Meter anstatt Millimeter) berücksichtigt. -> korrigiert
  27. Kanalkataster: Auswerten, Berichte mit FastReport, Anschluss-Schacht, Serienbrief Eigentümer Dieser Fastreport funktioniert nicht und wird leer erzeugt. -> korrigiert
  28. Kanalkataster: Datenbank, Schaden: Die Anzeige Einzelfallbetrachtung bei Bewertung mit der Einstellung 'DIN-EN(wie Kodiersystem) ist nicht vorhanden. -> korrigiert
  29. Kanal + Leitung: Darstellen, Längsschnitt: Rechteckprofile, die nicht über ein B/H Verhältnis berechnet werden, sind nicht als kreuzende Lei-/Haltung in einem Schnitt eingezeichnet. Hier ist nur der Pfeil des Höhenanschriebs zu sehen. -> korrigiert
  30. Leitung: Verwalten, Material-DB: Nach dem Rechtsklick im Baum z. B. der Rohrdatenbank hat man die Möglichkeit das Material zu ändern. Es kommt dann die Sanduhr und "keine Rückmeldung". -> korrigiert
  31. Kanal: Import Kanalprojekt mit EZG (unter AutoCAD): Importiert man ein Kanalprojekt in welchem EZGs enthalten sind, so ist nach dem Import im Zielprojekt keine Flächendarstellung mehr enthalten. -> korrigiert
  32. Kanal: Datenbank, Bauzone: Erzeugt man über das Icon mit dem Plus eine neue Bauzone, so wird diese nicht sofort als aktuelle eingestellt. -> korrigiert
  33. Kanalsanierung: Sanierungsvorgaben für Schächte nach Tabelle A-6.5 (Arbeitshilfen-Abwasser) aktualisiert.
  34. Kanal + Leitung: Einstellungen Netztyp: Bezieht sich eine Textzeile auf eine andere Textzeile wo aber keine Texte konfiguriert sind, lässt sich der Text nicht verschieben und springt immer wieder auf die Ursprüngliche Position zurück. -> korrigiert
